2. Создание объёмной модели полукрыла

2.1 Придание нервюрам объемной формы

Следующим шагом в работе будет придание плоским элементам объемной формы. Для начала выдавим нервюры по всему полуразмаху крыла. Выполним команду Mesh-Extrude-Elements…и в появившимся окне выбираем Select All и OK. Появляется окно Generation Options, где в строке Element along Length введем число, определяющее на какое количество элементов вытянем модель. В нашем случае оно равняется 1-му, так как вытягиваем модель на фрагмент одной нервюры. Далее в строке Property создаем новые граничные условия. В строке Title введем Solid Property и нажмем Elem/Property Type и выбираем тип Solid. Нажимаем Оk, снова Ok и далее нажимаем Advanced, в следующем окне нам понадобятся две активные кнопки: Offset, которая отвечает за то с какой точки относительно начала координат начать выдавливание и Along, эта кнопка отвечает на сколько единиц выдавить нашу плоскую модель. Толщину нервюры необходимо принимать не менее толщины обшивки, примем её равной 7 мм, а шаг нервюр, из расчёта, у нас 720 мм. Нажимаем Offset, выбираем Methods-Global Axis, в строке Direction ставим точку e Negative и Z Axis, в строке Length ставим 1 и нажимаем Ok. Тоже самое проделываем и в вкладке Along, только в строке Length ставим толщину вашей нервюры, в нашем случае она равна 7, Нажимаем Ok и снова Ok. В результате у вас должна получиться объёмная деталь, как показана на рисунке.

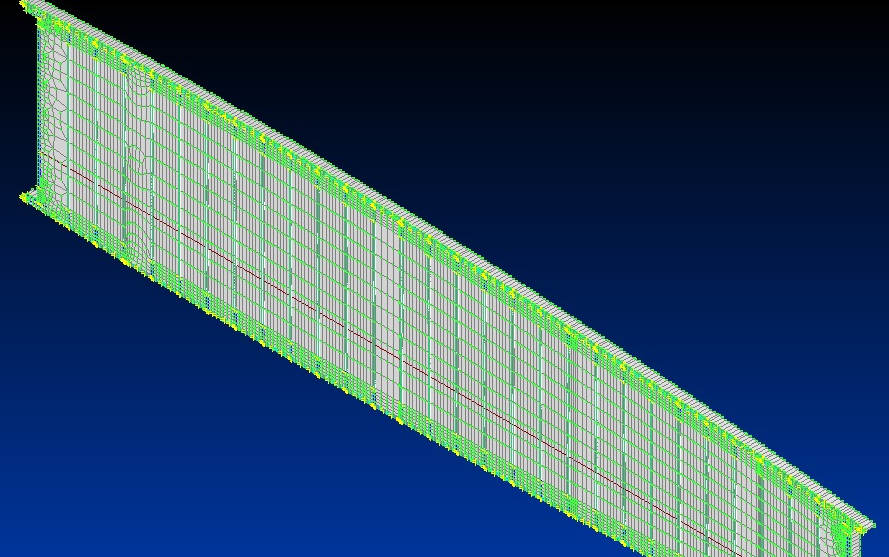

Рисунок 12- Объёмная нервюра

Необходимо учитывать, что каждый раз в строке Length во вкладке Offset нужно ставить цифру относительно начала нашей первоначальной плоской нервюры, то есть вторую нервюру уже строим на расстоянии 727 мм от начала (7 мм -первая нервюра, 720 мм -расстояние между нервюрами). В результате вторая нервюра выдавилась также как и первая но с шагом между ними равному 720 мм. Далее проделываем тоже самое и с другими нервюрами располагая их по всему полуразмаху крыла. В конце нажимаем Cancel и в появившемся окне нажимаем No. В нашем случае примерно получилось так:

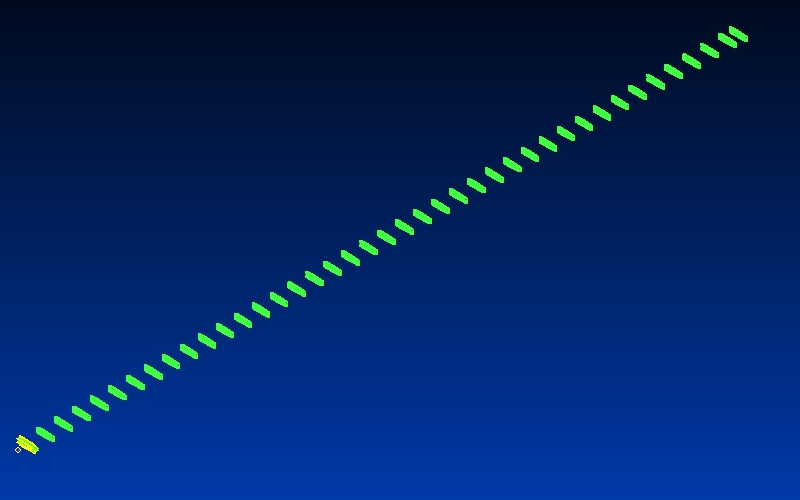

Рисунок 13- Нервюры вытянутые по всему полуразмаху

2.2 Придание силовым элементам объемной формы

Теперь будем создавать отсеки полукрыла, для этого нам потребуется вытянуть крыло на большую длину по тому же принципу, что описан выше. Выполним команду Mesh-Extrude-Elements… в появившимся окне выбираем Methods-On Surface, выбираем все силовые элементы и нажимаем Ok.

В следующем окне делаем всё точно также как и для нервюр. Нажимаем Advanced. Учитывая что все нервюры мы построили с силовыми элементами, то выдавливать обшивку, лонжероны и стрингеры нам нужно только между нервюрами. Толщина нервюры у нас 7 мм, а значит и вытягивать мы начинаем от конечных точек нервюры. Во вкладке Offset, в строке Length ставим число 7, а в кнопке Along указываем длину на которую нужно вытянуть, в нашем случае это шаг нервюр, который равен 720 мм. Не забываем про Methods-Global Axis и вытягиваем в противоположном направлении относительно оси X. Нажимаем Ok и снова Ok. В результате у нас получился такой отсек полукрыла:

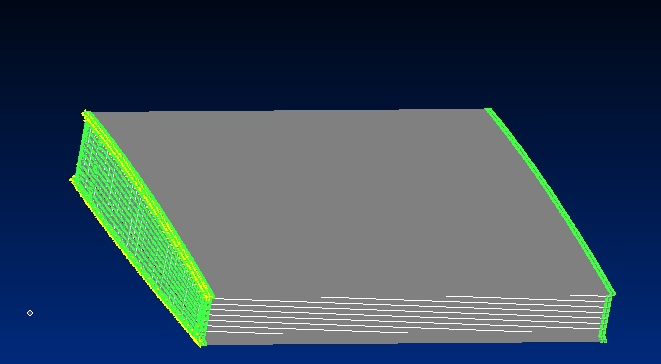

Рисунок 14- Один отсек полукрыла

Следующий отсек строится на расстоянии 734 мм от начала плоских элементов нашего полукрыла (7 мм толщина первой нервюра, 720 мм шаг нервюр, 7 мм толщина второй нервюры). Нажимаем Ok и Ok.

Делаем тоже самое для всего полуразмаха полукрыла, в конце нажимаем Cancel и в появившемся окне нажимаем No. В результате получается вытянутый профиль на рисунке ниже, с размахом 28800 мм и 41 нервюрой по всему полуразмаху:

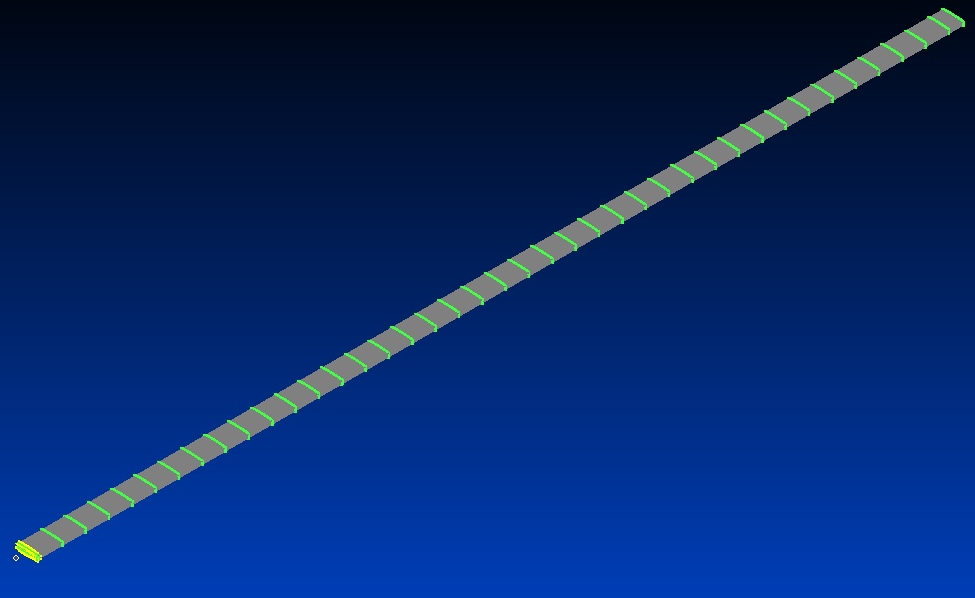

Рисунок 15- Вытянутое полукрыло
