Содержание:

1. Исходные данные

2. Тепловой режим здания

2.1. Расчетные параметры наружного воздуха

2.2. Расчетные параметры внутреннего воздуха

2.3. Теплотехнический расчет наружных ограждающих конструкций

2.3.1. Определение градусо – суток отопительного периода (ГСОП) и условий эксплуатации ограждающих конструкций

2.3.2. Стены

2.3.3. Перекрытия

2.3.4. Перекрытия над подвалом

2.3.5. Окна

2.3.6. Двери

2.4 . Тепловой баланс расчетного помещения (зал заседаний)

2.4.1. Теплопотери в расчетный холодный и переходный периоды

2.4.2. Теплопоступления (от людей, от солнечной радиации, от системы отопления)

3. Воздухообмен расчетного помещения (нормативный, на растворение углекислого газа, на растворение теплоты и влаги)

4. Механическая система вентиляции

4.1 Подбор приточной камеры

4.1.1. Расчет воздухораспределителей на зал заседаний

4.1.2. Расчет воздуховодов на зал заседаний

4.1.3. Расчет воздухораспределителей для вестибюля

4.1.4. Расчет воздуховода для вестибюля

4.1.5. Расчет приточной камеры

4.2. Система вентиляции в расчетном помещении

4.2.1 Расчет вентиляционных решеток

4.2.2. Расчет воздуховодов

4.2.3. Расчет вентиляции санитарных узлов

5. Естественная вентиляция

6. Список литературы

1. Исходные данные:

• Район застройки – г. Владимир

• Расчетное помещение – зал заседаний

• Число человек – 142

• Место размещения венткамер: приток – подвал, вытяжка – чердак

2. Тепловой режим здания:

   1. Расчетные параметры наружного воздуха

Табл. 1*

Расчетный период года	Расчетная геогр. широта,°с.ш.	Барометрическое давление, ГПа	Параметра А		Параметры Б
			Температура воздуха, °С	Удельная энтальпия, кДж/кг	Температура воздуха, °С	Удельная энтальпия, кДж/кг
Теплый	56	990	21,4	49,4
Холодный	56	990			-28	-27,8

* СНиП 2.04.05 – 91* “Отопление, вентиляция, кондиционирование”/ ГОССТРОЙРоссии. – М.:Ф ГУП СПП, 1997 – с 49 (Приложение 8)

2. Расчетные параметры внутреннего воздуха

Расчетным помещением по заданию является зал заседаний.

Расчетной температурой в зале заседаний в холодный и переходный период является t_в= 18^С. Относительная влажность 50-60%.

Для теплого периода года температура внутреннего воздуха зависит от температуры наружного воздуха и принимается по данным СНиП 41 – 01 - 2003

В переходный период температура наружного воздуха t_н= 10⁰С, энтальпия 26,2 кДж/кг.

3. Теплотехнический расчет наружных ограждающих конструкций

   1. Определение гсоп и условия эксплуатации

   2. Стены

Исходные данные:

1. Теплотехнические характеристики материалов принимаются по СНиП 23 – 02 – 2003 “Тепловая защита зданий”

• штукатурка из цементно – песчаного раствора δ₁=0,03м, ρ₁=1800кг/м³, λ₁=0,93Вт/м٠с

• утеплитель – плиты минераловатные ЗАО “Минеральная вата” ρ₂=90кг/м³, λ₂=0,045Вт/м٠с

• кирпичная кладка из кирпича глиняного обыкновенного на цементно – песчаном растворе δ₃=0,38м, ρ₃=1700кг/м³, λ₃=0,76Вт/м٠с

• штукатурка цементно – песчаным раствором δ₄=0,03м, ρ₄=1800кг/м³, λ₄=0,093Вт/м٠с

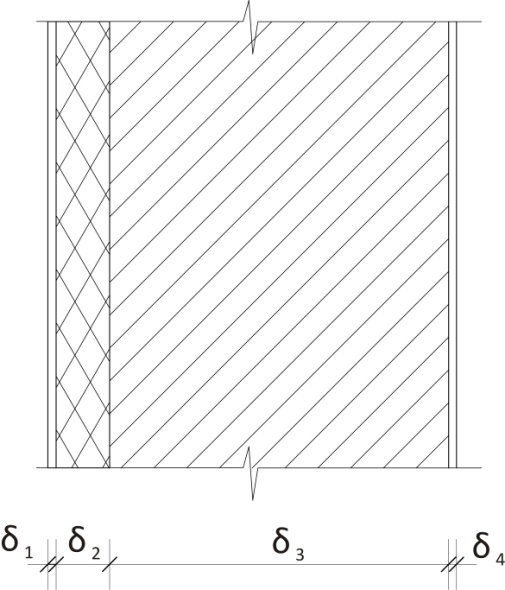

Рис.1 Ограждающая конструкция стены

2. Район строительства – г. Владимир

3. Расчетная температура внутреннего воздуха t_в= 18^С

4. Зона эксплуатации рассчитываемой ограждающей конструкции – Б (СНиП 23 – 02 - 2003)

Значение теплотехнических характеристик: t_н(б) = -28°С (СНиП 23 – 02 - 2003), t_хп= -28°С (СНиП 23 – 01 -99), Z_оп = 213 (СНиП 23 – 01 -99), t_оп = -3,5^С (СНиП 23 – 01 -99), V_(n) = 4,4 (СНиП 23 – 01 -99).
