А-605 Запись идентификационного номера

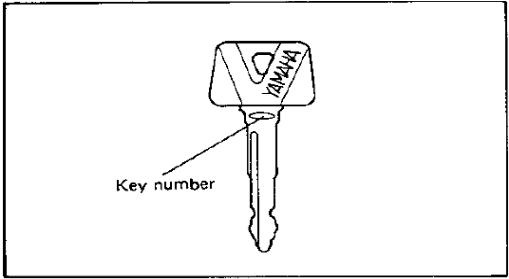

1. Номер ключа

2. Номер рамы и номер двигателя

Ваш идентификационный номер ключа выштампован на вашем ключе и показан на следующей иллюстрации.

Запись этого числа в этом месте, если только для напоминания, если вам нужен новый ключ.

Запись вашей рамы и номера двигателя в месте если только содействует вам в приведении в порядок запасных частей от вашего дилера Yamaha или для ссылки в случае вашей потери в дороге(См стр. 7)

А-605 Введение

Поздравляем Вас с покупкой Yamaha SRX600. Эта модель – результат большого опыта работы Yamaha в производстве отличных спортивных, туристических и paсesetting гоночных машин. Это означает высокий уровень мастерства и надежности, что делает Yamaha лидером в этой области. Это руководство даст вам понятие о работе, осмотре и основном уходе за мотоциклом. Если у вас есть вопросы о работе, осмотре и уходе за мотоциклом обратитесь к дилеру Yamaha.

U-001 Заметка____________________________________________________________________

Некоторая информация в этом руководстве может быть устаревшей, в будущем эта модель будет улучшаться. Если у вас есть вопросы о работе, осмотре и уходе за мотоциклом обратитесь к дилеру Yamaha.

Содержание

ОПИСАНИЕ………….………………………………………………………………………………………………………………………………………………….6

ИДЕНТИФИКАЦИЯ МОТОЦИКЛА………………………………..…………………………………………………………………………………………7

Серийный номер рамы………………………………………………………………………………………………………………………………7

Серийный номер двигателя……………………………………………………………………………………………………..………………..7

КОНТРОЛЬНЫЕ ФУНЦКИИ…………………………………………………………………………………..………………………………………………...8

Замок зажигания………………………………………………………………………………………………………………………………………..8

Лампы-индиаторы……………………………………………………………………………………………………………………………………..9

Спидометр….…………………………………………………………………………………………………………………………………………….…9

Тахометр…………………………………………………………………………………………………………………………………………….….9-10

Переключатели на руле……………………………………………………………………………………………………………………………10

Рычаг сцепления……………………………………………………………………………………………………………………………………....11

Педаль КПП……………………………………………………………………………………………………………………………………………….12

Рычаг переднего тормоза…………………………………………………………………………………………………………………………12

Педаль заднего тормоза…………………………………………………………………………………………………………………………..12

Крышка бензобака………………………………………………………………………………………………………………………………..….12

Бензокран………………………………………………………………………………………………………………………………………….…12-13

Рычаг стартера(подсос)…………………………………………………………………………………………………………………………….13

Кик-стартер…………………………………………………………………………………………………………………………………………..13-14

Блокировка руля……………………………………………………………………………………………………………………………………….14

Блокировка сиденья…………………………………………………………………………………………………………………………….14-15

Держатель шлема…………………………………………………………………………………………………………………………………….15

Задние амортизаторы……………………………………………………………………………………………………………………………...15

ПРЕДВАРИТЕЛЬНЫЕ РАБОТЫ ПО ПРОВЕРКЕ……………………………………………………………………………………………………….16

Тормоза …………………………………………………………………………………………………………………………………………………….17

Утечка тормозной жидкости…………………………………………………………………………………………………………………….17

Сцепление ……..…………………………………………………………………………………………………………………………………………17

Ручка газа………………………………………………………………………………………………………………………………………………….17

Смазка двигателя……………………………………………………………………………………………………………………………….17-18

Шины……………………………………………………………………………………………………………………………………………………18-20

Безкамерные шины и литые колеса……………………………………………………………………………………………………20-21

Гарнитура/Крепеж…………………………………………………………………………………………………………………………………….21

Переключатели…………………………………………………………………………………………………………………………………………21

Батарея……………………………………………………………………………………………………………………….……………………………..21

Топливо ……………………………………………………………………………………………………………………………………………....21-22

Сапун………………………………………………………………………………………………………………………………………………………...22

УПРАВЛЕНИЕ И ЕЗДА, ВАЖНЫЕ МОМЕНТЫ………………………………………………………………………………………………….…….23

Запуск и прогрев холодного двигателя………………………………………………………………………………………….………..23

Запуск прогретого двигателя………………………………………………………………………………………………………….…..23-24

Переключение передач………………………………………………………………………………………………………………….………..24

Обкатка двигателя………………………………………………………………………………………………………………………….……24-25

Парковка………………………………………………………………………………………………………………………………………….………..25

ПЕРИОДИЧЕСКИЙ УХОД И МИНИМАЛЬНЫЙ РЕМОНТ…………………………………………………………………………….…………26

Набор инструментов…………………………………………………………………………………………………………………….…………..26

Периодический уход/смазка……………………………………………………………………………………………………..……….27-28

Спецификация вращающих моментов…………………………………………………………………………………..…………..28-29

Смазка двигателя…………………………………………………………………………………………………………………………………29-32

Очистка бензокрана……………………………………………………………………………………………….…………………………………32

Воздушный фильтр………………………………………………………………………………………………………………………………32-33

Регулировка карбюратора…………………………………………………………………………………………………………………..33-34

Регулировка холостого хода…………………………………………………………………………………………..…………………..34-35

Регулировка троса газа……………………………………………………………………………………………………………..……………..35

Регулировка зазоров клапанов………………………………………………………………………………………………..………………35

Регулировка троса декомпрессора………………………………………………………………………………………………………….35

Проверка свечи зажигания………………………………………………………………………………………………………………..35-36

Регулировка передних тормозов………………………………………………………………………………………………………..36-37

Регулировка задних тормозов………………………………………………………………………………………………………………….37

Регулировка включения стоп-сигнала…………………………………………………………………….………………………….37-38

Проверка передних и задних тормозных колодок……………………………………………………………………………….…38

Проверка уровня тормозной жидкости………………………………………………………………………………………………38-39

Замена тормозной жидкости…………………………………………………………………………………….…………………………….39

Регулировка сцепления…………………………………………………………………………………………….……………………………..39

Регулировка свободного хода………………………………………………………………………………….…………………………39-40

Проверка натяжения приводной цепи…………………………………………………………………………………………………….40

Регулировка натяжения приводной цепи……………………………………………………………….………………………….40-41

Смазка приводной цепи……………………………………………………………………………………………………………………………41

Смазка троса и ручки газа…………………………………………………………………………………………………………………………42

Педали тормоза и КПП…………………………………………………………………………………………………………………….……….42

Рычаги тормоза и сцепления……………………………………………………………………………………………………………………42

Боковой упор…………………………………………………………………………………………………………………………………..………..42

Задняя подвеска…………………………………………………………………………………………………………………………….…………42

Замена масла в передней вилке…………………………………………………………………………………………………………42-44

Регулировка задних амортизаторов…………………………………………………………………………………………………….….44

Проверка рулевого управления………………………………………………………………………………………………….……………45

Подшипники колес…………………………………………………………………………………………………………………………………..45

Батарея…………………………………………………………………………………………………………………………………………………45-46

Пополнение батареи электролитом……………………………………………………………………………………………………46-47

Прерыватель цепи……………………………………………………………………………………………………………………………………47

Замена лампы головного света………………………………………………………………………….……………………………….47-49

Регулировка света передней фары……………………………………………………………………………………………………..49-50

Снятие переднего колеса………………………………………………………………………………………………………………..….50-51

Установка переднего колеса……………………………………………………………………………………………………………….51-52

Снятие заднего колеса………………………………………………………………………………………………………………………..52-53

Установка заднего колеса…………………………………………………………………………………………………………………...53-54

Поиск и устранение неисправностей……………………………………………………………………………………………………….54

Схема поиска и устранения неисправностей……………………………………………………………….…………………….54-55

ЧИСТКА И ХРАНЕНИЕ………………………………………………………………………………………………………………………………………….…56

Чистка ……………………………………………………………………………………………………………………………………………………….56

Хранение…………………………………………………………………………………………………………….………………………………..56-57

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ……………………….………………………………………………………………………………..…………58-59

СХЕМА ПРОКЛАДКИ ЭЕЛЕКТРИЧЕСКИХ ПРОВОДОВ………………………………………………………………………………………60-65

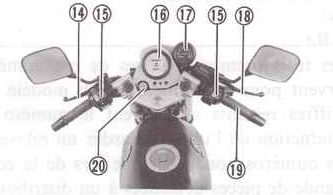

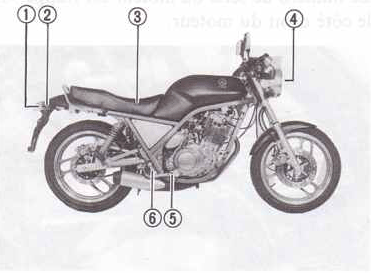

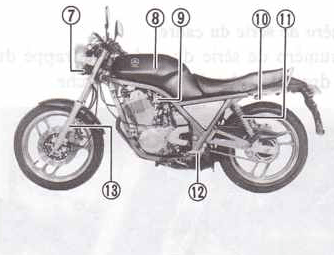

А-605 ОПИСАНИЕ

1. Лампа заднего тормоза 2. Задний поворот 3. Седло 4. Фара 5. Педаль тормоза 6. Подножка водителя 7. Передний поворот 8. Бензобак 9. Кран бензокрана 10. Держатель шлема 11. Амортизатор задний 12. Педаль КПП 13. Передняя вилка 14. Рычаг сцепления 15. Переключатель на руле 16. Спидометр 17. Тахометр 18. Рычаг тормоза 19. Ручка газа 20. Замок зажигания

А-605 ИДЕНТИФИКАЦИЯ МОТОЦИКЛА

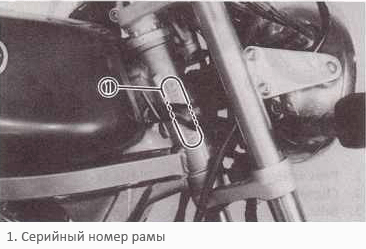

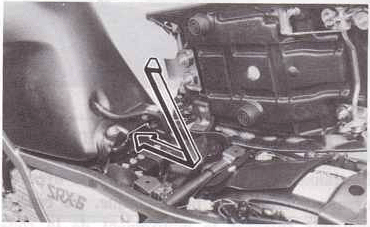

А-602 Серийный номер рамы

Номер рамы должен быть выбит на правой стороне вверху рулевой колонки.

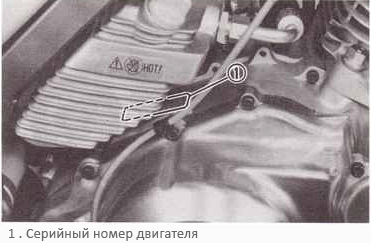

А-701 Серийный номер двигателя

Серийный номер двигателя выбит с правой стороны двигателя

U-003 Заметка:__________________________________________________________________

Три первые цифры этих номеров для идентификации модели, оставшиеся цифры устанавливают номер продукции. Храните записи этих номеров для справки, когда заказываете детали и у дилера Yamaha.

B-000 Контролирующие функции

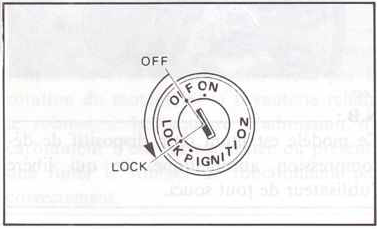

B-001 Замок зажигания

Замок зажигания управляет цепями зажигания и освещения; эти операции описаны ниже.

U-005 Заметка:___________________________________________________________________ На этой модели, замок зажигания представлен в 2ух типах, тип вместе с противоугонным замком и тип без него.

В-005 ON: Цепи электрические под напряжением. Двигатель может быть запущен. Ключ не может быть вынут в этом положении.

В-006 OFF:Все цепи электрические отключены. Ключ можно вынуть.

В-007 LOCK: В этом положении руль блокирован справа и все электрические цепи отключены. Ключ можно вынуть. Ссылка «Блокировка руля» (стр. 14).

В-012 PARKING: В этом положении руль блокирован(в случае если есть противоугонка) габариты сзади и спереди должны гореть, но все другие цепи отключены. Ключ может быть вынут.

U-007 Заметка:___________________________________________________________________

Всегда поворачивайте переключатель замка в OFF или в LOCK и вынимайте ключ, когда оставляете мотоцикл без присмотра.

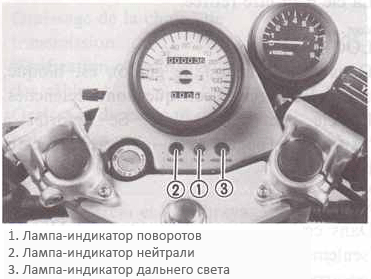

B-100 Индикаторные лампы

В-101 Контрольная лампа (оранжевая) мигающая «Поворот»

Эта контрольная лампа мигает в одном темпе, который регулируется.

В-102 Контрольная лампа (зеленая) нейтрали.

Эта контрольная лампа горит, когда включена нейтраль.

В-103 Контрольная лампа (синяя) дальнего света «HIGH BEAM».

Эта контрольная лампа горит, не мигая, когда включен дальний свет.

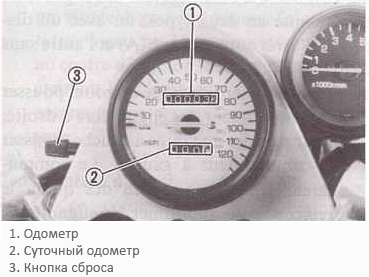

В-400 Спидометр

Счетчик километража и суточный счетчик километража встроены в спидометр. Суточный счетчик километража снабжен одним переключателем, позволяющим сбрасывать пробег.

Используйте сумматор суточного пробега для измерения дистанции, которая может быть пройдена на одной полной заправке до переключения на «РЕЗЕРВ». Эта информация позволит предвидеть остановки для заправки.

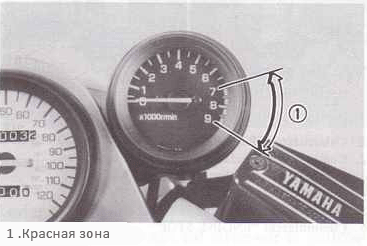

В-403 Тахометр

Эта модель оснащена тахометром, так водитель может следить за оборотами двигателя и держать их в идеальных пределах мощности.

U-304 ПРЕДУПРЕЖДЕНИЕ:_________________________________________________________

Не допускайте работы двигателя в красной зоне. Красная зона 7000об/мин и выше.

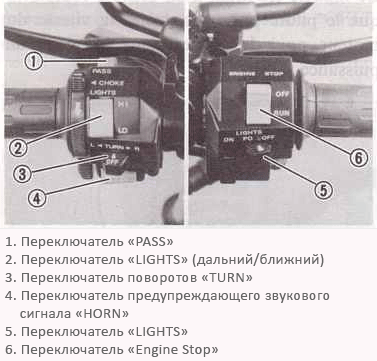

В-600 Переключатели на руле

В-610 Переключатель «PASS»

Во время обгона держите нажатым переключатель мигания светом для предупреждения водителя автомобиля об обгоне.

B-601 Переключатель «LIGHTS» (дальний/ближний)

Поверните переключатель в “HI” для дальнего света и в ”LO” для ближнего света.

В-604 Переключатель поворотов «TURN»

Эта модель имеет один из двух типов переключателей поворотов: один с приспособлением автоматического выключения (А) и другой без него, т.е. вручную (В).

А. Для указания правого поворота переведите переключатель поворотов вправо, для указания левого поворота переведите переключатель налево

Один раз нажмите и отпустите, это вернет в центральное положение. Для отмены сигнала нажмите переключатель и затем его верните в центральное положение. Если поворот не отменяется вручную, это будет автоматически после мотоцикл проедет 10 секунд или 150метров, что больше.

Механизм автовыключения поворотов работает только, когда мотоцикл движется, таким образом, сигнал автоматически не отключается, пока вы стоите на перекрестке.

В. Для указания правого поворота переведите переключатель поворотов вправо, для указания левого поворота переведите переключатель налево. Один раз нажмите и отпустите, это вернет в центральное положение. Для отмены сигнала нажмите переключатель и затем его верните в центральное положение.

В-602 Переключатель предупреждающего звукового сигнала «HORN»

Нажмите эту кнопку для подачи звукового сигнала.

В-612 Переключатель «LIGHTS»

Поверните переключатель света в ON, в этом положении фара, задний габарит и подсветка приборов светятся. Поверните переключатель света в «PO» в этом положении передний габарит, задний габарит и подсветка приборов светятся.

В-609 Переключатель «Engine Stop»

Переключатель остановки двигателя это механизм безопасности для использования в случае крайней необходимости, когда мотоцикл упал или когда система дросселя заблокирована. Когда переключатель находиться в положении OFF двигатель не работает. В чрезвычайном положении переведите переключатель в положение OFF.

B-701 Рычаг сцепления

Рычаг сцепления находится на левом клипоне и включения или выключения сцепления. Нажатие рычага сцепления его выключает. Для плавного включения сцепления рычаг надо быстро и плавно отпустить.

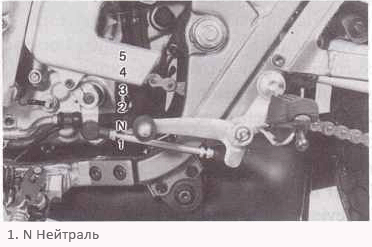

В-800 Педаль КПП

Передаточные числа в 5-ти ступенчатой трансмиссии с идеальными промежутками. Смена передачи производиться с помощью педали КПП с левой стороны двигателя.

В-900 Рычаг переднего тормоза

Рычаг переднего тормоза находиться на правом клипоне. Нажатие рычага активирует передний тормоз.

В-901 Педаль заднего тормоза

Педаль заднего тормоза находиться справа мотоцикла. Нажатие педали активирует задний тормоз.

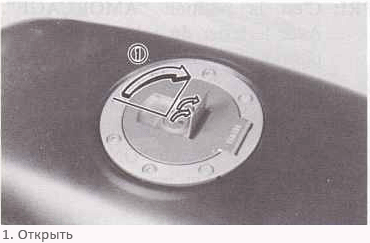

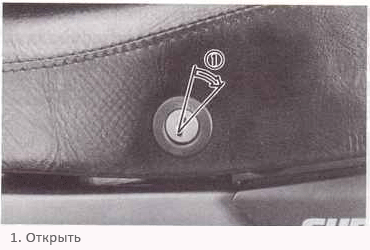

С-005 Крышка бензобака

ДЛЯ ОТКРЫТИЯ

Откройте ключом крышку. Вставьте ключ и поверните на 1\4 оборота по часовой стрелке. Блокировка будет снята и крышку можно открыть.

ДЛЯ ЗАКРЫТИЯ

Поместите крышку на место надавите, вставьте ключ в замок. Чтоб вынуть ключ, поверните его в исходную позицию против часовой стрелки. Затем закройте крышку замка.

U-012 Заметка:___________________________________________________________________

Крышка бензобака не может быть закрыта пока ключ в замке. Ключ не может быть вынут , пока крышка правильно не закрыта .

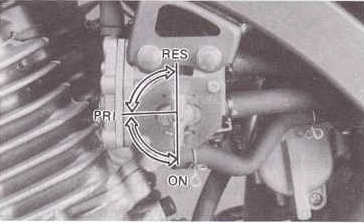

С-102 Бензокран

Отрицательное давление бензокрана доставляет топливо из бака в карбюратор и в топливный фильтр. Бензокран имеет следующие три положения:

ON: Рычаг в этой позиции, топливо течет, если двигатель работает, но останавливается течь топлива, если двигатель не работает.

RES: Это указатель резерва. Если у вас кончилось топливо во время езды, передвиньте рычаг в «PRI», запустите двигатель, затем переключите в «RES». ЗАПОЛНИТЕ БАК ПРИ ПЕРВОЙ ВОЗМОЖНОСТИ. УБЕДИТЕСЬ, ЧТО УСТАНОВИЛИ РЫЧАГ В «ON» ПОСЛЕ ЗАПРАВКИ.

U-014 Заметка:___________________________________________________________________

Вакуумный бензокран работает с двигателем, когда он установлен в положение «ON» или «RES». Если линия соединения крана с карбюратором всасывающим трубопроводом не соединена или имеет утечку, кран не работает правильно.

PRI: Эта позиция «Зажигание, Пуск». Бензин поступает, независимо работает мотор или нет. Если бензобак полностью пустой, заполните бак, заполните карбюратор в позиции «PRI» и затем переведите рычаг в «ON» после чего снова запустите двигатель.

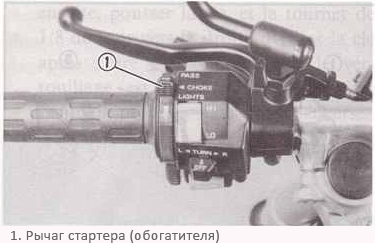

С-204 Рычаг подсоса

Когда холодно, двигатель требует богатую бензовоздушную смесь для запуска. Изолированная цепь стартера готовит эту смесь. Обогатитель на этой модели в 2-ух типовых позициях:

1. Поверните рычаг на себя – Когда запускаете холодный двигатель

2. Поверните рычаг наполовину – Когда двигатель прогреваете.

U-016 Заметка:______________________________________________________________________________

Для правильной работы смотрите «Запуск и прогрев холодного двигателя»

С-603 Кикстартер

Поверните кикстартер от двигателя. Нажмите легко стартер вниз вашей ногой пока шестерни войдут в зацепление, затем ударьте плавно и сильно для запуска двигателя. Эта модель имеет один кикстартер, так двигатель может быть запущен на любой передаче, если сцепление выключено. В нормальной практике, однако, включают нейтраль перед запуском.

U-067 Заметка:______________________________________________________________________________

Эта модель имеет автоматический декомпрессор, который облегчает работу, делаемую с усилием иным способом.

С-603 Блокировка рулевого управления

Рулевое управление блокируется, когда ключ в замке зажигания повернут в положение «LOCK». Для блокировки рулевого управления поверните руль полностью влево или вправо. Когда ключ в положении «OFF», нажмите его внутрь замка зажигания и поверните против часовой стрелки в положение «LOCK». Для снятия блокировки поверните ключ по часовой стрелке.

U-614 Предостережение:__________________________________________________________

Никогда не поворачивайте ключ в положение «LOCK», когда мотоцикл двигается

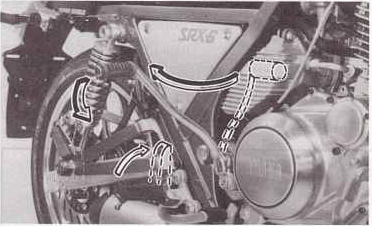

С-403 Замок сиденья

Чтоб открыть замок поверните ключ как показано. Чтоб закрыть сиденье, выньте ключ и установите сиденье в исходное положение.

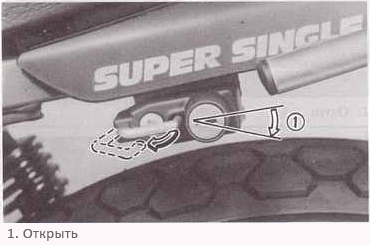

С-500 Держатель шлема

Чтоб открыть держатель шлема вставьте ключ в замок и поверните, как показано. Чтобы закрыть держатель шлема, поместите его в исходное положение.

U-615 Предостережение:____________________________________________________________________

Никогда не ездите со шлемом в держателе шлема. Во время движения его может затянуть в заднее колесо, что влечет потерю контроля и возможность попасть аварию.

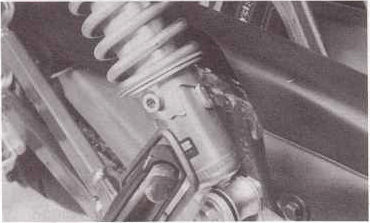

С-902 Задние амортизаторы

Предварительная нагрузка пружины заднего амортизатора может быть настроена в состоянии нагруженного мотоцикла (дополнительные аксессуары) и водителе. (Характерные процедуры настройки на стр. 6-29)
