4.1. Содержание проектно-графической части курсового проекта на примере конкретной темы.
Предлагаемая тема курсового проекта «Разработка дизайн-проекта интерьера двухкомнатной квартиры для супружеской пары». Предполагаемые заказчики рассматриваемого проекта - 30-летние супруги, детей у них пока нет, но в ближайшем будущем пополнение семьи планируется. Они коммуникабельные и активные люди, любят приглашать гостей, путешествовать. Квартира для них не место для отдыха и сна, а своеобразный клуб, где они интересно проводят досуг вместе с друзьями. Им также необходимо рабочее место в виде отдельного кабинета или выгороженного уголка. Со временем в этой зоне легко разместится кроватка малыша. Ванна им не нужна - достаточно душевой кабины для двоих. И еще: в семье живут две собаки.
Важный аспект, влияющий на планировку, - субъективные пожелания заказчиков. Здесь учитываются и профессиональные интересы, и хобби, и цветовые предпочтения. Новая двухкомнатная квартира этой семьи расположена в монолитно-кирпичном доме. Наружные стены железобетонные, в квартире единственная несущая стена из железобетона, будущие границы помещений отсутствуют. Высота потолков - 2,65 м. В одной комнате есть выходы на лоджию и балкон.
Эта тема предполагает разработку следующих аспектов:
Изучение взаимосвязи конструкции дома и планировочных возможностей.
Изучение особенностей общей функционально-планировочной организации квартир.
Определение состава семьи и формулировка соответствующих требований к функциональной организации жилища и планировке. Определение других социальных факторов влияющих на функционально- эстетическую организацию жилища.
Разработка общей планировки квартиры (с учетом конструкционных возможностей перепланировки в случае использования реальных планировок).
Определение отделочных материалов и оборудования кухни.
Определение отделочных материалов и оборудования ванных комнат.
Комплексный учет санитарно-гигиенических аспектов, в том числе общей схемы вентиляционной системы.
Разработка системы освещения.
Разработка функциональной организации и планировки жилых комнат.
Разработка функциональной организации и оборудования детских комнат.
Разработка общей концепции систем хранения. Разработка стилистических решений интерьера и его отдельных элементов с учетом современных стилистических тенденции.
Результат законченного дизайн-проекта - четкая концепция планировки, стилистическое решение интерьера, пакет проектной документации и (при необходимости) ориентировочная смета.
4.2. Этапы проектирования.
Всю работу над дизайн-проектом можно разделить на три основных этапа.
Этап 1. Планировочное предложение.

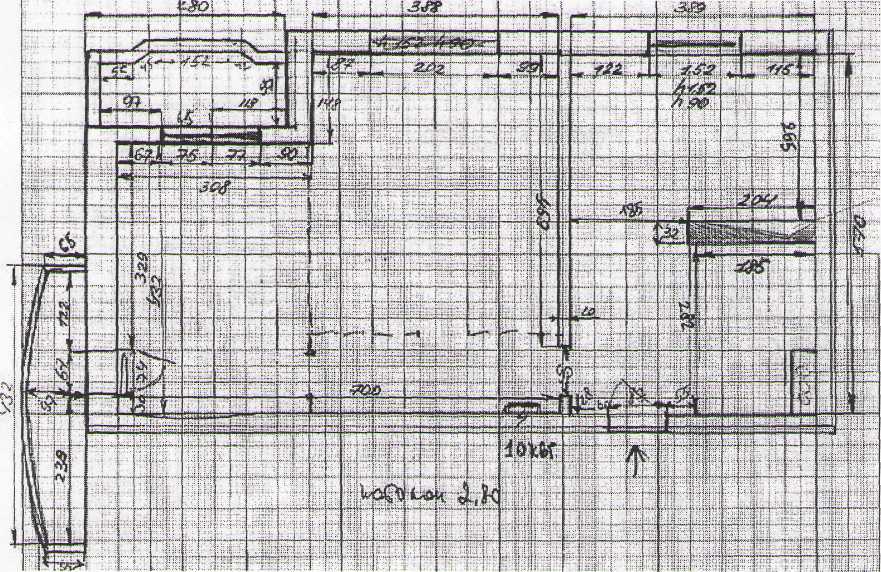

Работа начинается с анализа конструкции здания и существующей планировки (Рис. 1.).
Рис. 1
На этом этапе разрабатываются различные варианты новых планировочных решений учитывающих потребности предполагаемой семьи. В них прорабатываются приемы организации пространства: зонирование, связи между помещениями, их объемы и планы. (Рис. 2, 3, 4, 5).
На рис. 2 представлено простое планировочное решение. Единое пространство гостиной и коридора. От прихожей к балкону ведет широкий "проспект", оформленный с одной стороны стеллажом.
+ Ниши для встроенных шкафов в спальне и коридоре.
+ Двери балконов со сплошным остеклением улучшают инсоляцию гостиной.
- Из-за выступа стены спальня заужена.
Рис. 2

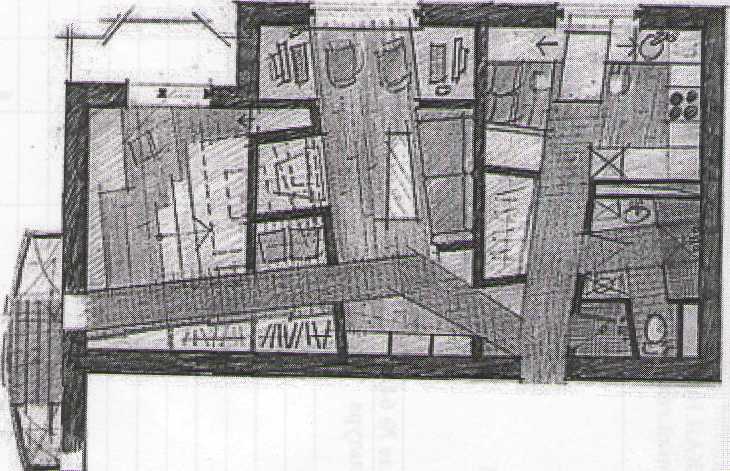

На рис. З система коридоров-"улиц". Перегородки развернуты под углом. В ниши встроены диван, тумбы, столы и шкафы + Попытка "сломать" ортогональный план. + Непривычная планировка кухни.
Ограниченное выступами стен пространство, обилие острых углов.
Неправильные формы ниш, которые потребуют изготовления всей мебели на заказ.
- Рабочий уголок у окна не подойдет для установки детской кроватки.
Рис.3

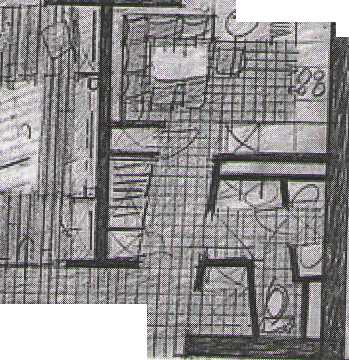

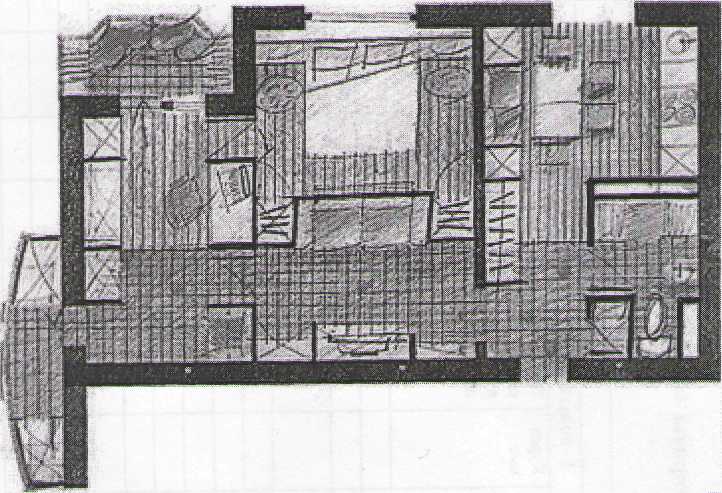

На рис. 4 три выделенные комнаты: спальня (у окна), гостиная и не очень большой кабинет + Кабинет, который в будущем может превратиться в детскую, два входа (из гостиной и из спальни). + Кабинет с открытой дверью может стать частью гостиной.
Гостиная стала проходной комнатой.
Обилие ниш под встраиваемую мебель (в кухне - три); они сужают и без того небольшие помещения.
Рис.4 Рис.5

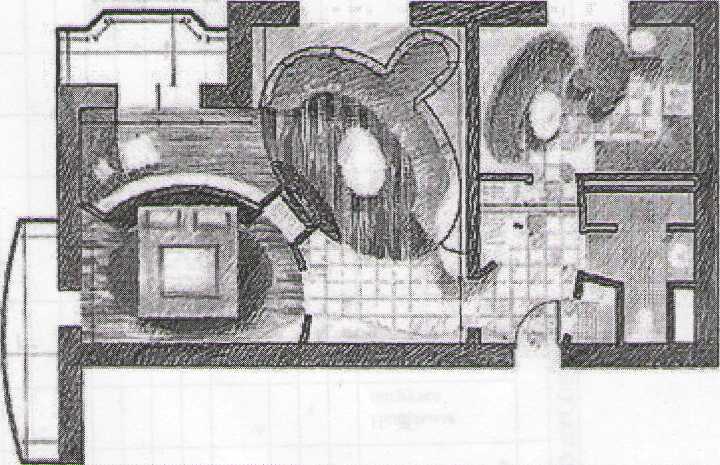

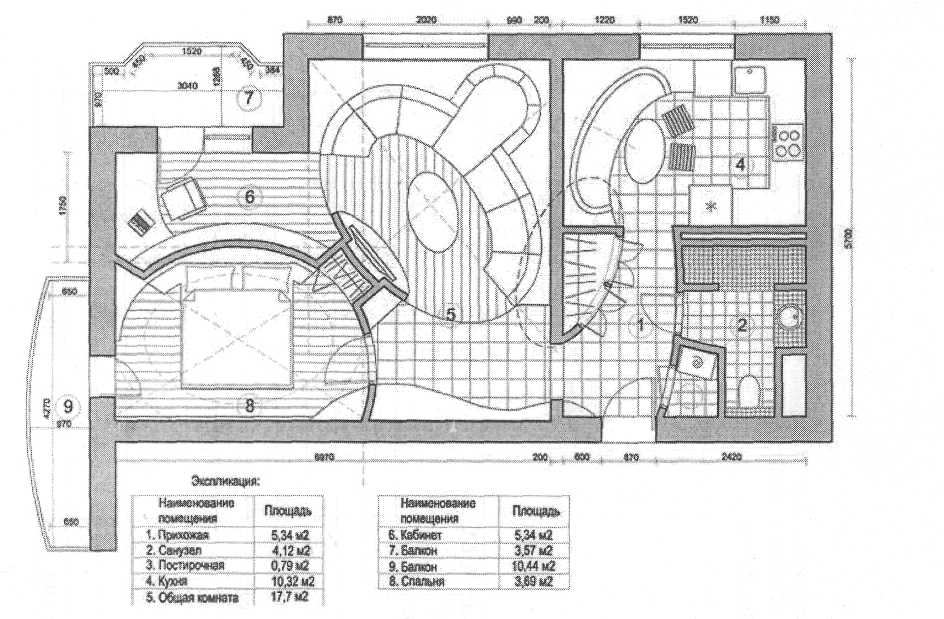

На рис. 5 окончательный вариант плана.
Органичная структура плана, эллипсовидные очертания мебели и стен. + За счет диагональной композиции зона гостиной визуально кажется больше. + Минимум перегородок обеспечивает свободное движение по квартире.
Кабинет в виде небольшого уголка рядом с лоджией нельзя будет превратить в детскую - придется будущим родителям уступить ребенку свою спальню.
Потребуется много мебели на заказ по индивидуальному проекту.
Этап 2. Эскизный проект.
На этом этапе разрабатываются варианты общей стилистической концепции интерьера, которые находят свое воплощение в эскизных предложениях. Эта часть работы может быть выполнена в ручной или компьютерной графике. На втором этапе устраняют недочеты и оттачивают планировочные, технологические и стилевые решения. Здесь можно также предлагать несколько вариантов.
Может меняться цветовое решение интерьера. На этом этапе можно определить, какие строительные и отделочные материалы будут использоваться, поэтому двери, мебель, светильники и другие предметы интерьера для проекта можно делать условными или подбирать реальные (по размеру, модели и цвету), а также принять решения по индивидуальным проектам деталей интерьера.
На рис. 6 показан эскизный вариант интерьера выполненный в смешанной технике (цветной карандаш и фломастер).
На этом же этапе дизайнер может прибегнуть к помощи поискового макета, который делается в масштабе соответствующем поставленной задаче. Объемно-пространственная композиция позволяет автору проекта проверить свои решения. На рис. 7, 8 показаны элементы поискового макета.
Рис.8
Этап 3. Принятие окончательного варианта и выполнение презентационной графики интерьера.
На этом этапе определяются окончательные варианты планировки и стилистическая концепция интерьера. Возможности ЗБ-графики позволяют реалистично передать особенности интерьера и его освещения. Такая графика, как правило, предназначена для представления проекта заказчику, поскольку неподготовленный заказчик с трудом воспринимает эскизы выполненные с высокой степенью условности.
Выбранные стилистика и планировка определяют стиль и особенности меблировки и освещения. ЗD-графика может выполняться с помощью различных графических программ. Выбор конкретной программы зависит от задачи поставленной преподавателем. Это могут быть «оболочковые» программы, такие как 3D-MAX или MAYA, или «твердотельные» -ARCHICAD или AUTOCAD, а также иные 3D программы. Эти программы могут дополняться различными программами рендеринга, то есть визуализации, которые позволяют работать со светом и добиваться реалистичности изображения - ARTLANTIS, V-Ray, и др.
На рис. 9, 10, 11 показаны изображения интерьеров выполненные с помощью 3D графики.
Рис.9
Рис. 10
Рис. 11
Этап 4. Подготовка проектной документации.
На этом этапе дорабатывается и оформляется в виде чертежей проектно-конструкторская часть проекта (рабочая документация). Конкретный объем рабочей документации определяется преподавателем в зависимости от темы проекта и поставленной задачи.
В условиях реального проектирования в рабочей документации представляется вся информация необходимая для реализации проекта и ее объем может, в значительной степени, варьироваться. Дизайнер или архитектор должен предоставить полный комплект рабочих чертежей, необходимых для отделочных работ и включающий:
пояснительную записку;
обмерочный план (с указанием конструктивных особенностей помещений, расположения вентканалов и коммуникаций);
план демонтажа и монтажа перегородок, отверстий и проемов;
план расстановки мебели;
план теплых полов;
план напольных покрытий;
план потолков (если они подвесные, натяжные, реечные или из ГКЛ) с указанием мест подключения и монтажа светильников;
план электроустановки с привязкой розеток и выключателей;
план расположения сантехнического оборудования;
схему расстановки радиаторов отопления;
план размещения кондиционеров;
развертки стен, пола и потолка санузла и постирочной;
развертки стен кухни; развертки стен помещений, где выполняются облицовочные работы или декоративные покрытия (рельефы, роспись), устанавливаются зеркала и рамы;
разработку сложных конструкций, деталей, выполняемых индивидуально на заказ (проект стойки для телевизора, каркаса кровати, оборудования кабинета);
разрезы стен с деталировкой элементов (ниш, полок, колонн);
спецификации: осветительных приборов, сантехоборудования, дверей, электрооборудования;

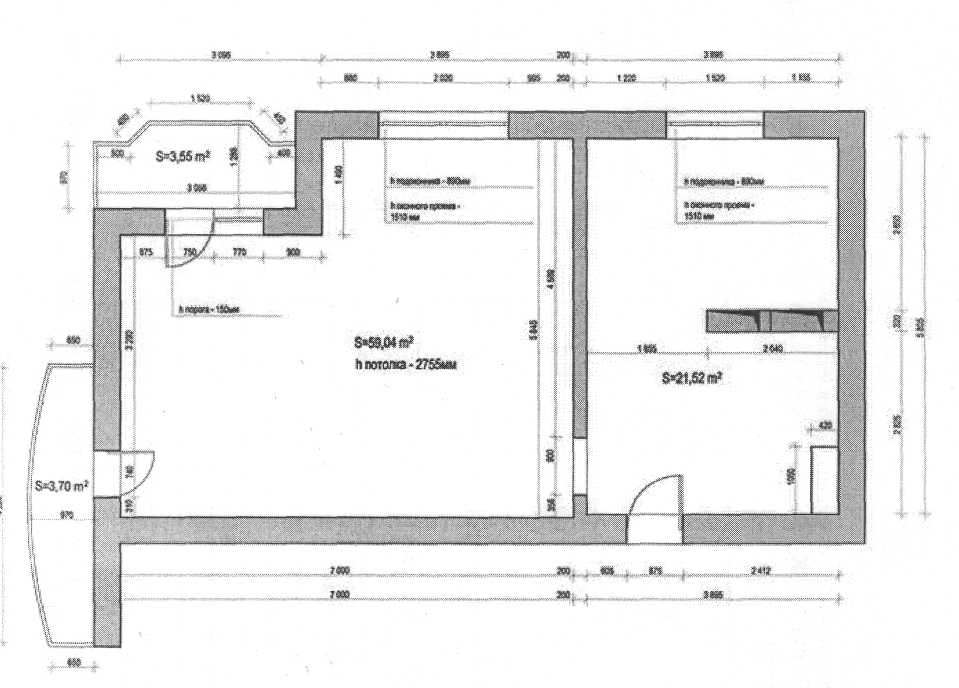

Рис. 10. Обмерочный план.
В данном учебно-методическом пособии приводится примерный, но, в то же время, достаточно полный список рабочей документации. Ниже, на рис. 10-24 приводятся ориентировочные образцы рабочей документации для данного проекта.

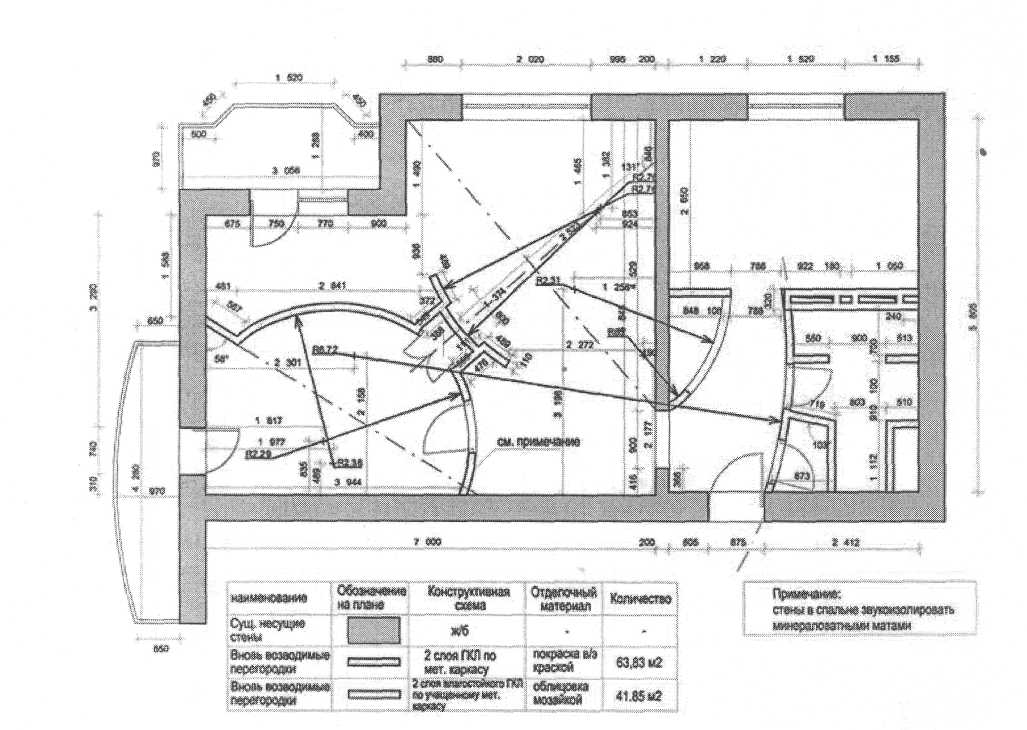

Рис. 11. План возводимых перегородок.

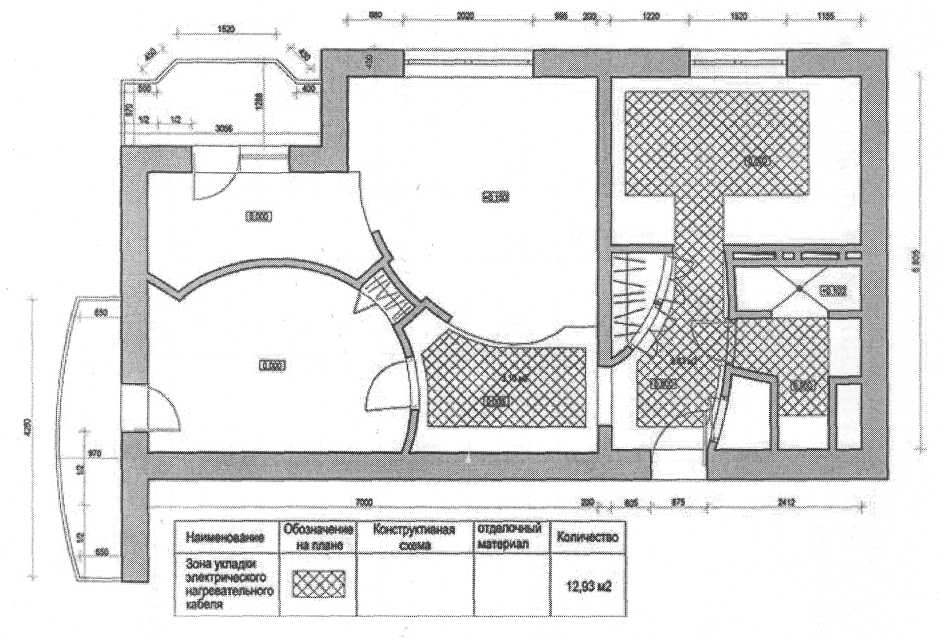

Рис. 12. План теплых полов.

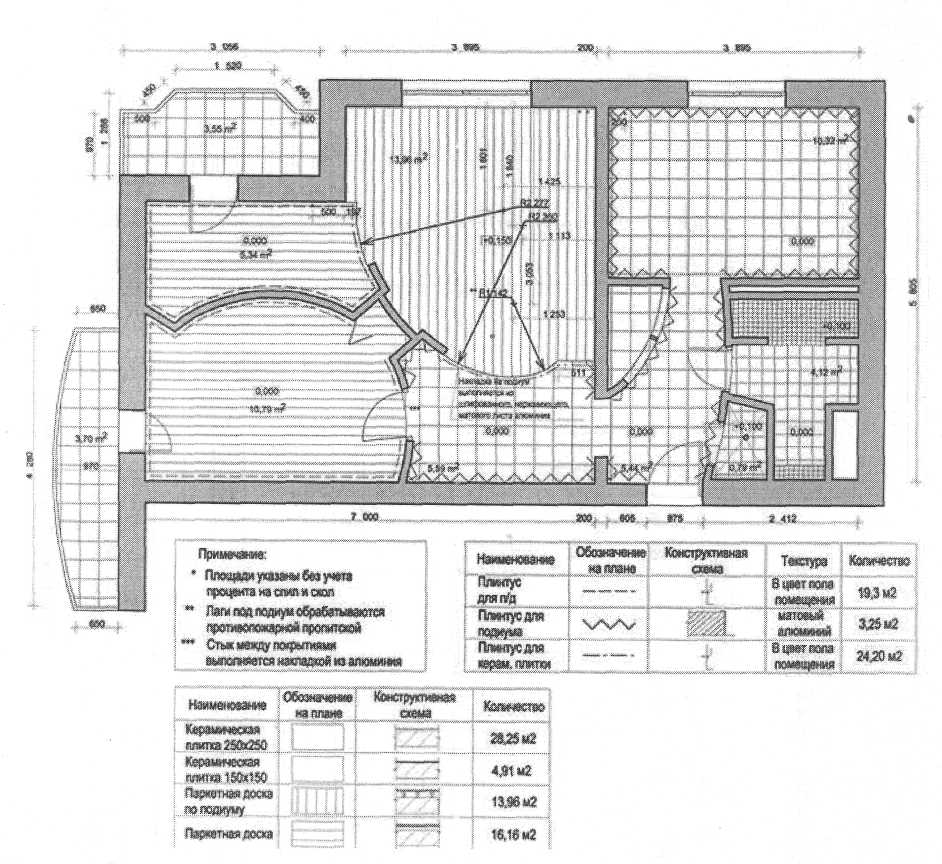

Рис. 13. План напольных покрытий.
Рис. 14. План оборудования кабинета.

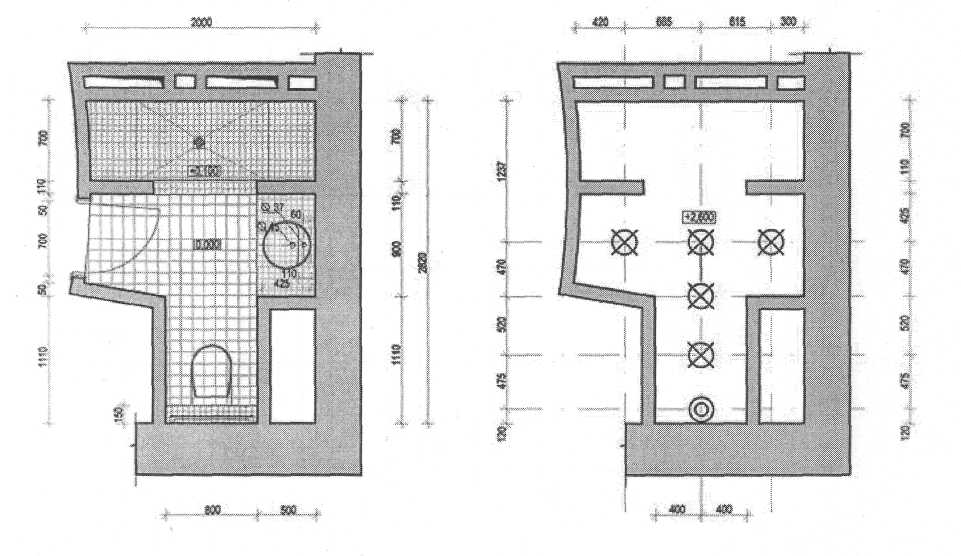

Рис. 15. План пола и потолка санузла.
Рис. 16. План потолков с размещением источников света.

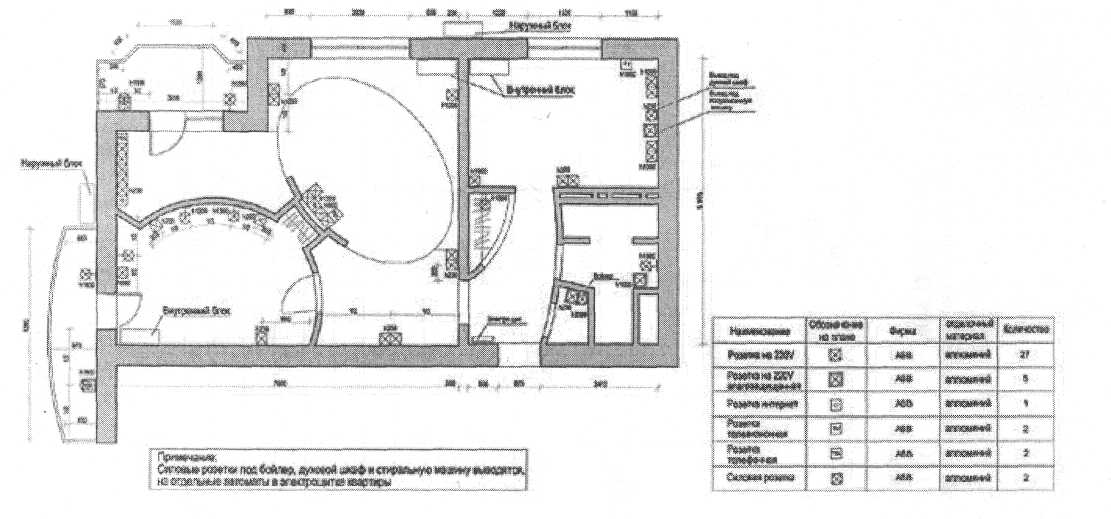

Рис. 17. План
размещения розеток и кондиционеров
Рис. 18. План расположения выключателей.
Рис. 19. План расстановки мебели.

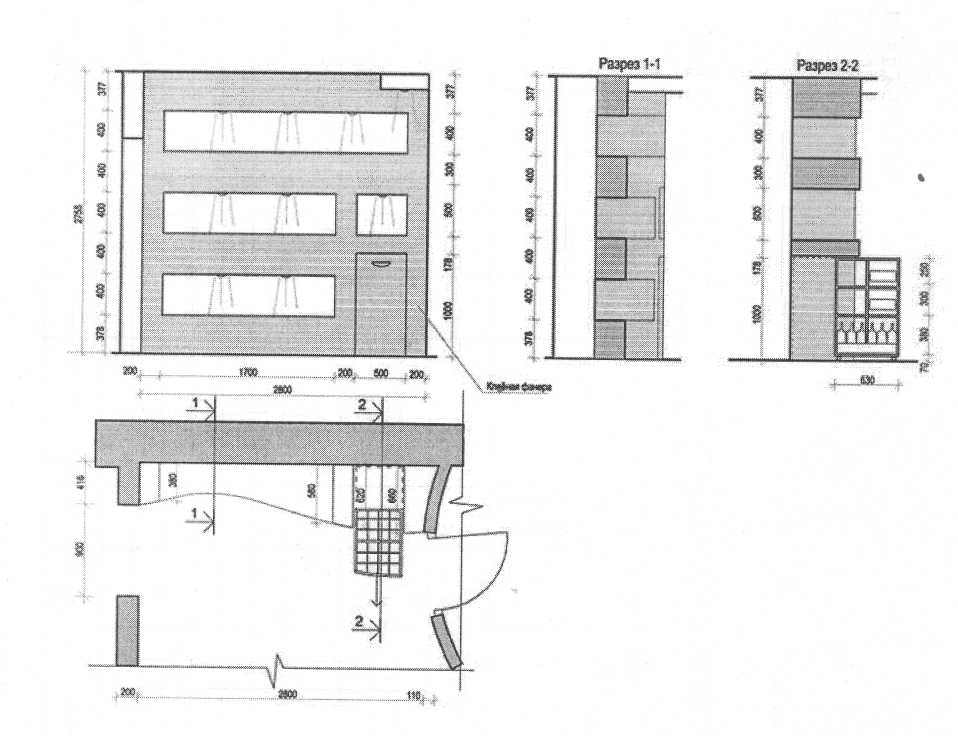

Рис. 20. Развертка стен с деталировкой.

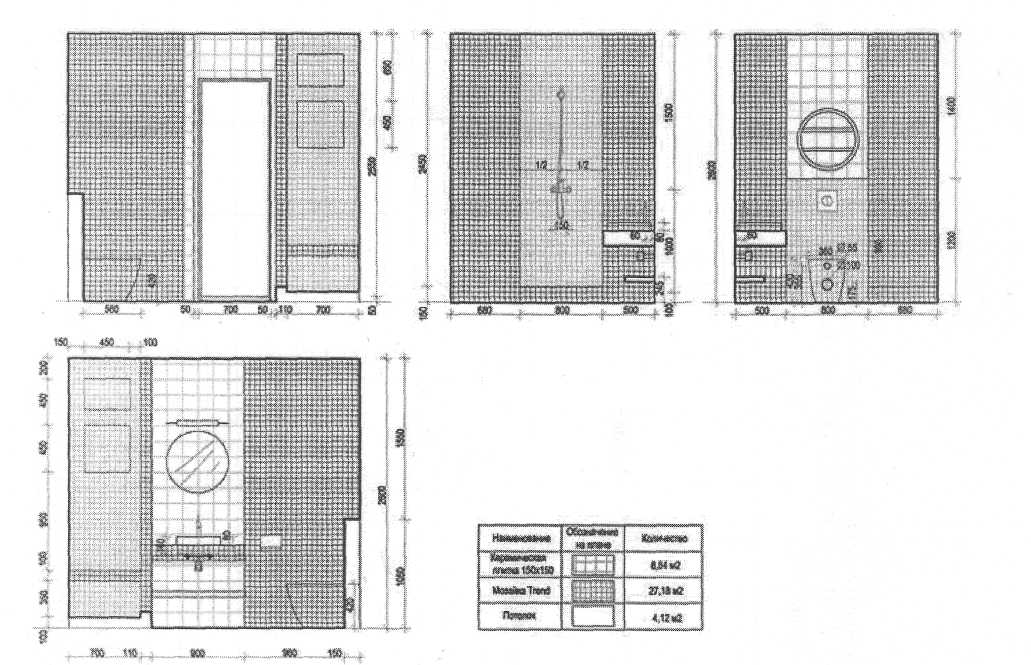

Рис. 21. Развертка стен санузла с раскладкой плитки.
Рис. 22.План стеллажа в гостиной.

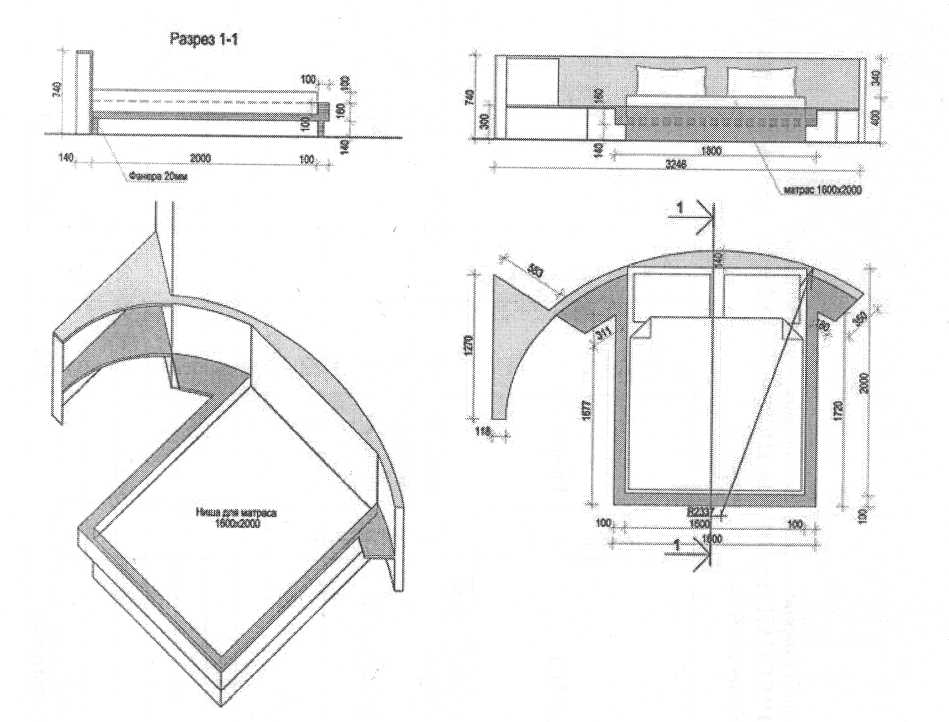

Рис. 23. Проект кровати.

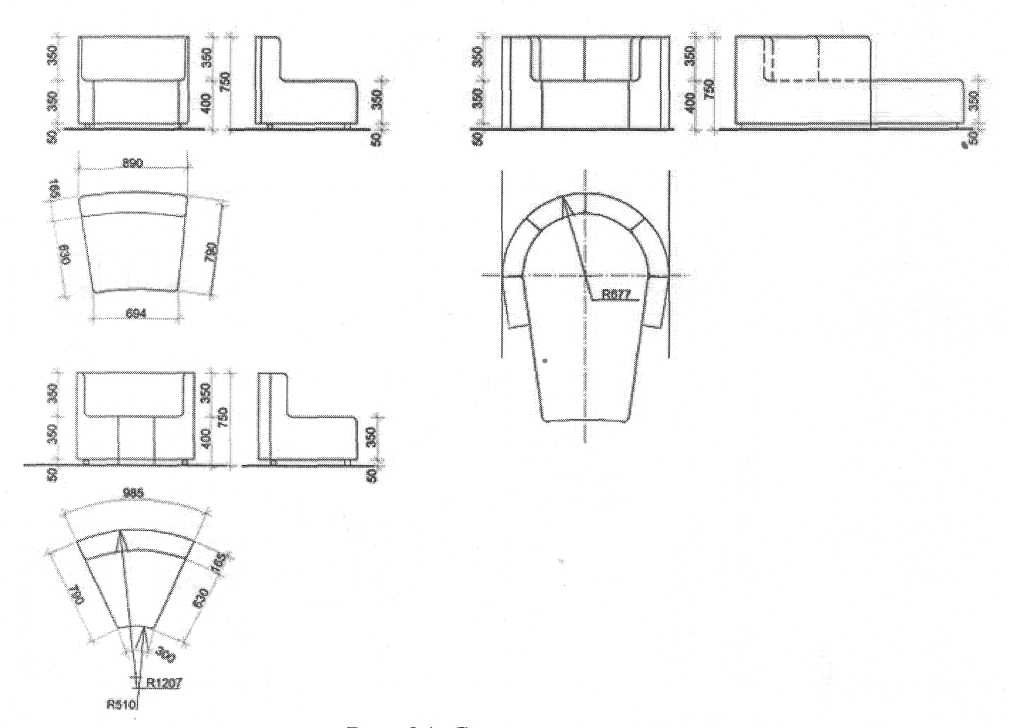

Рис. 24. Схема сегментов составляющих диван.
В практике реального проектирования взаимодействие дизайнера и архитектора может принимать различные формы, поэтому обязанности по разработке тех или иных аспектов интерьера и подготовке соответствующей рабочей документации могут возлагаться на архитектора. Тем не менее, достаточно часто дизайнеру приходится заниматься этими вопросами самостоятельно и он должен иметь соответствующие знания и навыки. В этих случаях необходимо также представлять ведомость отделочных работ с указанием помещения, вида отделочного материала, количества и его цены. Примерная смета расходов на материалы и оборудование по данному проекту представлена ниже.
Смета расходов на материалы и оборудование.
Вид конструкции |
Материал |
Количество |
Стоимость |
||||
ПОЛЫ |
|||||||
Прихожая, гостиная, кухня |
Керамическая плитка Steel Fusion, [21,4м2 117062 коллекция Metall line (Iris Ceramica), 20 x 20 см |
21,4м2 |
17062 |
||||
Балкон |
Керамическая плитка Vitra Architect, JRAL 0405050, 10* 10 см |
7,3 м2 |
2398 |
||||
Санузел |
Керамическая плитка Amaranto (CRSL), 20x20 см
|
13,7 м2
|
1632
|
||||
|
Miscele Sensitivity (Trend) |
1,6 м2 |
5442 |
||||
Постирочная |
Керамическая плитка Vitra Architect, j RAL 3403005, 10 x 10 см |
0,8 м2 |
322 |
||||
Остальное |
Паркетная доска Forbo (орех и ясень), 14мм |
130,1 м2 |
30 506 |
||||
|
СТЕНЫ |
|
|
||||
Балконы |
Пробковое покрытие Wicanders |
20,3 м2 |
13 918 |
||||
Санузел |
Керамическая плитка Camelia (CRSL), 20х20см |
4,3 м2 |
3310 |
||||
Кухня, санузел |
Плитка, мозаика (столешница) Miscele Sensitivity (Trend) |
28,1м2 |
95 080 |
||||
Постирочная |
Керамическая плитка Vitra Architect, RAL 0309010, 10 х10см [ |
7,6 м2 |
22 150 |
||||
Остальное |
Краска в/д, матовая Tikkurila |
74 л |
9620 |
||||
|
ПОТОЛКИ |
|
|
||||
Весь объект |
Краска в/д, матовая Tikkurila |
20 л |
2600 |
||||
ДВЕРИ (укомплектованные фурнитурой) |
|||||||
Прихожая |
Входная дверь "Барс стальные двери" |
1 шт. |
26 000 |
||||
Спальня, санузел, [ постирочная |
Межкомнатные 70/60/50 х 210 см (шпон березы) |
Зшт. |
71500 |
||||
САНТЕХНИКА |
|||||||
Санузел |
Встраиваемая раковина Twin Set 42 (Flaminia) |
11 шт. |
10 557
|
||||
|
Унитаз cod.LK217 Mini Link, I. инсталляция Duofix (Geberit) |
Компл. |
30 308 |
||||
|
Смеситель для раковины Hansgrohe |
компл. |
11 840 |
||||
|
Душевой гарнитур Grohe |
компл. |
12 075 |
||||
Постирочная |
Душ, артикул 32 403 (Grohe), хром |
компл |
12 075 |
||||
ЭЛЕКТРОУСТАНОВОЧНОЕ ОБОРУДОВАНИЕ |
|||||||
Весь объект |
Розетки - на 220 В, влагозащищенная, интернет, телевизионная, телефонная - | abb |
139 шт. |
14 945 |
Для выполнения сложных строительных конструкций, усиления проемов, к работе подключают смежников-конструкторов. Если требуется перекладка коммуникаций, изменение электроустановки, привлекают электриков, инженеров по отоплению, водоснабжению и канализации.
