Индикаторы электромагнитного поля и частотомеры ближней зоны

		RD-14
PROTECT 1203		Детектор поля 10-3600 МГц, световая и виброиндикация.
PROTECT 1205		Персональный детектор поля «под ручку» 30-2400 МГц, индикатор импульсного излучения для обнаружения цифровых закладок и телефонов GSM/DECT, световая и виброиндикация.
RFC-61		Детектор поля 1МГц-3ГГц, звуковая и световая индикация.
RD-16		Детектор-частотомер 50-3000 МГц. Измерение частоты и напряженности поля, акустозавязка, звуковая, световая и вибро-индикация.
SEL SP - 75 Black Hunter		Миниатюрный индикатор поля Black Hunter предназначен для поиска и обнаружения в ближней зоне любых радиопередатчиков и работающих сотовых телефонов всех стандартов.
ST-006		Детектор поля 30-2500 МГц, акустозавязка, звуковая, световая индикация, индикация GSM и DECT
ST-007		Детектор поля 50-2500МГц, звуковой и визуальный контроль, Обнаружение сигналов CSM, DECT, BLUETOOTH... Возможность подключения сканирующего приемника
"ОБЕРЕГ"		Детектор поля-частотомер 100-2800МГц.В корпусе пейджера.
«Оракул»		Скоростной поисковый приемник ближней зоны, 20-3000 Мгц; AM, WFM, NFM; встроенный пассивный коррелятор; дальность обнаружения радиопередатчиков с мощностью в антенне 5 мВт, не менее 5 м

По назначению индикаторы поля можно разделить на поисковые, сторожевые (пороговые) и комбинированные.

Поисковые индикаторы поля предназначены для выяв­ления (поиска) ЗУ, внедрённых в защищаемые помеще­ния, и выпускаются в обычном исполнении.      Отличительными особенностями поисковых приборов являются наличие индикатора уровня сигнала или звуко­вого генератора с изменяющейся в зависимости от уровня принимаемого сигнала частотой и сравнительно большой динамический диапазон. Наиболее простые индикаторы поля имеют минимальное количество органов управ­ления. Это, как правило, - регулятор чувствительности индикатора (установки нулевого уровня сигнала) и регу­лятор уровня громкости продетектированного сигнала. К таким приборам относятся индикаторы поля типа ЕН-1, Protect-1206, ST 006, Sig-Net  Mobile, Delta V ECM и др.

Более сложные индикаторы поля позволяют измерить не только уровень, но и частоту сигнала, а также идентифи­цировать сигналы типа GSM, DECT, W-LAN, Bluetooth и т.п. К ним относятся индикаторы поля SТ 007, AПП-7M, SP-71/M «Оберег», РИЧ-3, РИЧ-8 (MFP-8000) и др. (рис.6).

Рис. 6. Индикаторы поля АПП-7М (а) и ST (б)

У таких индикаторов поля уровень принимаемого сигнала отображается на жидкокристаллическом дисплее как в цифровом виде, так и на сегментной линейке.

Например, у индикатора поля АПП-7М уровень сигна­ла отображается на дисплее прибора в цифровом виде (в дБм) и на сегментной линейке [5]. Причем при возрас­тании уровня сигнала увеличивается не только количес­тво сегментов, но и их высота, что несомненно удобно при поиске закладок. А у индикатора поля ST 007 для отображения уровня сигнала используются две строки, на верхней строке отображается усреднённый уровень принимаемых сигналов, а на нижней - пиковый (макси­мальный).

Ошибка измерения частоты сигнала индикаторами поля составляет от ± (0,001 - 0,1)%.

Например, портативный измеритель частоты и мощности MFP-8000 способен не только измерить уровень и частоту сигнала, но и идентифицировать во входном сигнале нали­чие признаков протокола обмена данными для сотовой связи стандартов GSM 900 и DCS 1800 (GSM 1800) и теле­фонной связи стандарта DECT. А для стандартов GSM 900 и DCS 1800 определять, передаётся речевая информация (режим Talk) или SMS-сообщение (режим SMS). После обнаружения и анализа («захвата») сигнала на дисплее высвечиваются идентифицированное название стандарта и частота работы трубки телефона [9]. Индикаторы поля АПП-7М и ST 007 позволяют идентифицировать сигналы не только типа GSM и DECT, но и W-LAN.

Широкое использование для перехвата информации ЗУ, построенных на основе телефонов сотовой связи, приве­ло к необходимости создании специализированных инди­каторов поля, позволяющих идентифицировать не только тип сигнала, но и режим передачи информации. К таким индикаторам поля относятся, например, ST 061 и Sig-Net Mobile (рис. 7).

Рис.7. Индикаторы поля ST 061 (а) и Sig-Net Mobile (б)

Индикатор поля ST 061 предназначен для обнаруже­ния радиопередающих устройств стандарта GSM 900 и DCS 1800 [7]. Принцип его действия основан на изме­рении уровня электромагнитного поля в диапазоне частот TGSM (890 - 915 и 1710 - 1785 МГц) с последу­ющим анализом на соответствие продетектированных сигналов стандарту GSM. Дальность обнаружения сото­вого телефона на открытом  пространстве составляет до 200 м. Уровень обнаруженного сигнала отобража­ется на 32-сегментной шкале (в частотном диапазоне 900 МГц - на верхней шкале и 1800 МГц - на нижней шкале), а также в децибелах в цифровом виде (в фор­мате XX дБ). Через USB-порт индикатор подключается к ПЭВМ. Специальное программное обеспечение поз­воляет отображать результаты контроля в графическом виде на экране монитора и управлять работой прибора непосредственно с ПЭВМ.

Индикатор мобильных телефонов Sig-Net Mobile также позволяет обнаруживать сигналы типа GSM 900 и DCS 1800. Звуковая, вибрационная или световая сиг­нализация оповещает оператора о наличии в контроли­руемом помещении активных (работающих в режиме передачи информации) мобильных телефонов. При этом относительный уровень сигнала отображается на стрелочном индикаторе ЖК-монитора. При приближении к источнику сигнала начинается мигание индикатора и, чем ближе к источнику сигнала, тем правее смещается указатель индикатора. Обнаружение сигналов сотового телефона происходит при всех возможных режимах его работы: передача речевой информации, факсимильная передача, передача данных, SMS, GPRS и т.д.

В качестве поисковых приборов могут использоваться и радиочастотомеры типа М 1 и Scout, имеющие индикатор уровня сигнала (рис. 8). Точность измерения частоты сигнала у них значительно выше, чем у индика­торов поля. Например, у радиочастотомера М 1 ошибка измерения частоты радиосигнала в диапазоне частот от 10 до 2800 МГц составляет 10 кГц при времени измерения 0,0001 - 0,0064 с и 1 кГц - при времени измерения 0,001 - 0,064 с. При этом чувствительность частотомера составляет З - 5 мВ в диапазоне частот от 27 до 800 МГц и 12 - 25 мВ в диапазоне частот от 1 до 2 ГГц.

У ряда индикаторов поля и радиочастотомеров встроен­ный интерфейс позволяет использовать их для управле­ния сканирующими приёмниками. Например, радиочас­тотомер Scout может управлять сканирующими приём­никами фирм ICOM (IС-PCR1000, R10, R20, R7000, R7100, R8500, R9000) и AOR (AR8000, AR8200), а также интерсептором фирмы Optoelectronics R11 (рис. 9.).

Рис. 8. Радиочастотометры Scout (а) и М 1 (б) Рис. 9. Подключение сканирующего

приемника к радиочастотомеру Scout

Сторожевые (пороговые) индикаторы поля предназна­чены для контроля электромагнитной обстановки в выде­ленных помещениях. При превышении установленного порога уровня принимаемого сигнала индикатор выдаёт сигнал тревоги (звуковой, вибрационный или световой). Уровень порога либо устанавливается оператором, либо в качестве порогового принимается измеренное при вклю­чении индикатора поля значение уровня фона. При этом в памяти индикатора могут фиксироваться время обна­ружения сигнала, его уровень, длительность, частота, а в некоторых типах и вид сигнала, например GSM, DECT, W-LAN, Bluetooth и т.п. Возможно также задание расписа­ния контроля. Некоторые индикаторы поля могут сопря­гаться с ПЭВМ. Сторожевые индикаторы поля выпуска­ются, как правило, в камуфлированном виде. В качестве камуфляжа наиболее широко используются ручки, бре­локи, пейджер, настольные и настенные часы, картины и т.п. (рис. 10, 11).

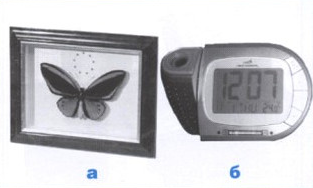

Рис. 10. Индикаторы поля встроенные в Рис. 11. Индикаторы поля встроенные в

корпус пейджера SEL SP 71/M «Оберег» (а) картину (а) и настольные часы

и авторучку Protect 1205 (б)

Малогабаритные индикаторы поля, встроенные в неболь­шие по размерам предметы, предназначены в основном для обнаружения работающих ЗУ при ведении переговоров в выделенном помещении (рис. 10).. Несмотря на небольшие размеры, они обладают сравнительно хорошими характеристиками. Например, индикатор поля «Сигнал-5» выполнен в виде брелока от автомобильной сигнализации без внешней антенны (рис. 12).

Рис. 12. индикаторы поля, встроенные в брелки «Блик» и «Сигнал-5»

Индикатор позволяет обнаруживать как непре­рывные сигналы с амплитудной или частотной модуляци­ей (нормальный режим работы), так и прерывистые (циф­ровые) сигналы типа GSM, CDMA, DECT, DAMPS (цифро­вой режим работы) в диапазоне частот от 20 до 2000 МГц. Чувствительность индикатора на частоте 400 МГц не хуже 0,04 мВ. Индикатор имеет 5 переключаемых оператором уровней чувствительности. В пределах каждого уровня отслеживается 7 градаций уровня сигнала. Каждой града­ции соответствует определённая частота мигания светодиода (частота следования звуковых сигналов).

В режиме виброиндикатора обнаружение сигнала сопро­вождается вибрацией, при этом звуковое сопровождение отключается. В цифровом режиме индикатор реагирует преимущественно на сигналы радиотелефонов. Наличие амплитудного детектора позволяет определять «на слух» вид сигнала (AM, FM, GSM, CDMA, DECT, DAMPS).      К комбинированным индикаторам поля относятся поис­ковые индикаторы, имеющие сторожевой режим работы. К ним относятся индикаторы поля ST 007, АПП-7М, РИЧ-3, РИЧ-8 (MFP-8000) и др.

Например, индикатор поля ST 007 способен сохранять в энергонезависимой памяти до 4096 событий (под событи­ем понимается превышение уровня принимаемого сиг­нала установленного порога). При этом фиксируются: порядковый номер события, длительность события (часы/минуты); часы и минуты начала события; день и месяц события; частота радиосигнала (если произошёл «захват» сигнала частотомером); вид сигнала (в случае обнаруже­ния сигналов типа DECT, GSM, Bluetooth, W-LAN); уро­вень обнаруженного сигнала. При просмотре протокола событий оператор может провести сортировку событий по следующим признакам: время события; длительность события; уровень сигнала; значение частоты. Управление прибором производится с помощью шестикнопочной клавиатуры. Акустический контроль осуществляется пос­редством головных телефонов либо через встроенный звуковой излучатель. Для работы с ПЭВМ использует­ся специально разработанное программное обеспечение, которое позволяет: отображать результаты работы ST 007 в графическом виде в режиме реального времени; загружать и отображать как в графическом, так и в текстовом формате результаты контроля (протокол событий); управ­лять ST 007 с ПЭВМ (рис. 13). Характеристики некото­рых индикаторов поля, радиочастотомеров представлены в приложении 4 табл. 1 - 4.

Рис. 13. Внешний вид программы для работы с индикатором поля



Для обнаружения диктофонов используются индикато­ры поля с магнитными антеннами, которые осуществляют приём и детектирование побочных электромагнитных излучений, создаваемых диктофоном в режиме записи. Их часто называют детекторами диктофонов. Принцип действия  приборов основан на обнаружении слабого магнитного поля, создаваемого генератором подмагничивания, двигателем или аналого-цифровым преобра­зователем диктофона, работающим в режиме записи. Электродвижущая сила (ЭДС), наводимая этим полем в датчике сигналов (магнитной антенне), усиливается и выделяется из шума специальным блоком обработки сигналов. Относительный уровень принятого сигнала отображается на индикаторе устройства. Порог обнару­жения у таких приборов необходимо корректировать для каждого проверяемого помещения. Ввиду слабого уровня магнитного поля, создаваемого работающими диктофона­ми (особенно в экранированных корпусах), дальность их обнаружения детекторами незначительна и, как правило, не превышает 10 - 30 см.
