Лабораторная работа № 2
Изучение программы Packet Tracer 5.1. Изучение интерфейса командной строки Cisco ios.
Цель и задачи работы
Изучение программы симуляции сетей Packet Tracer. Научиться работе с интерфейсом командной строки Cisco.Использовать команды группы show в Cisco IOS.
Подготовка
IP-пакет
IP-пакет — форматированный блок информации, передаваемый по вычислительной сети. Соединения вычислительных сетей, которые не поддерживают пакеты, такие как традиционные соединения типа «точка-точка» в телекоммуникациях, просто передают данные в виде последовательности байтов, символов или битов. При использовании пакетного форматирования сеть может передавать длинные сообщения более надежно и эффективно.

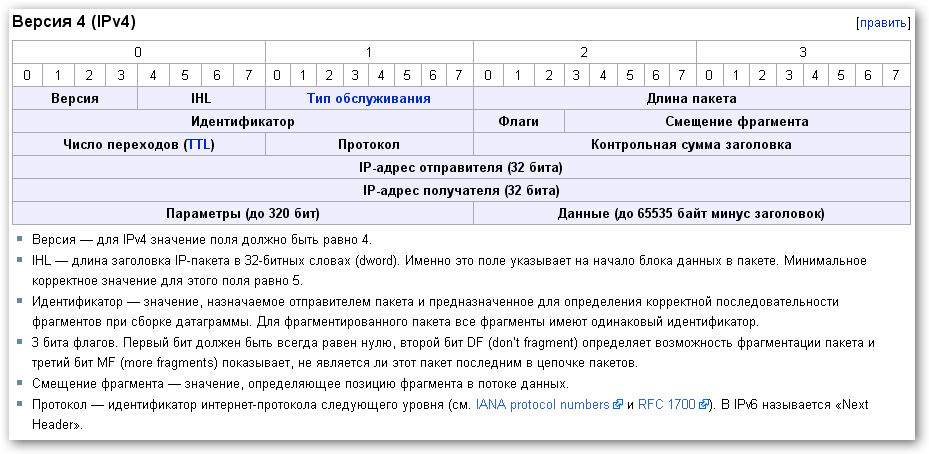

Версия — для IPv4 значение поля должно быть равно 4.
IHL — длина заголовка IP-пакета в 32-битных словах (dword). Именно это поле указывает на начало блока данных в пакете. Минимальное корректное значение для этого поля равно 5.
Идентификатор — значение, назначаемое отправителем пакета и предназначенное для определения корректной последовательности фрагментов при сборке датаграммы. Для фрагментированного пакета все фрагменты имеют одинаковый идентификатор.
3 бита флагов. Первый бит должен быть всегда равен нулю, второй бит DF (don’t fragment) определяет возможность фрагментации пакета и третий бит MF (more fragments) показывает, не является ли этот пакет последним в цепочке пакетов.
Смещение фрагмента — значение, определяющее позицию фрагмента в потоке данных.
Протокол — идентификатор интернет-протокола следующего уровня (см. IANA protocol numbers и RFC 1700). В IPv6 называется «Next Header».
Компьютерная сеть
Компьютерная сеть (вычислительная сеть, сеть передачи данных) — система связи двух или более компьютеров и/или компьютерного оборудования (серверы, маршрутизаторы и другое оборудование). Для передачи информации могут быть использованы различные физические явления, как правило — различные виды электрических сигналов или электромагнитного излучения.
Подсеть
Подсеть - способ получить отдельный IP адрес и локальное разбиение его так, чтобы он мог использоваться на нескольких связанных локальных сетях. Отдельный IP адрес может использоваться только на одной сети.
Коммутатор
Сетевой коммутатор или свитч (жарг. от англ. switch — переключатель) — устройство, предназначенное для соединения нескольких узлов компьютерной сети в пределах одного сегмента. В отличие от концентратора, который распространяет трафик от одного подключенного устройства ко всем остальным, коммутатор передаёт данные только непосредственно получателю. Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости (и возможности) обрабатывать данные, которые им не предназначались.
Коммутатор работает на канальном уровне модели OSI, и потому в общем случае может только объединять узлы одной сети по их MAC-адресам. Для соединения нескольких сетей на основе сетевого уровня служат маршрутизаторы.
Концентратор
Сетевой концентратор или Хаб (жарг. от англ. hub — центр деятельности) — сетевое устройство, предназначенное для объединения нескольких устройств Ethernet в общий сегмент сети. Устройства подключаются при помощи витой пары, коаксиального кабеля или оптоволокна.
В настоящее время почти не выпускаются — им на смену пришли сетевые коммутаторы (свитчи), выделяющие каждое подключенное устройство в отдельный сегмент. Сетевые коммутаторы ошибочно называют «интеллектуальными концентраторами».
Маршрутизатор
Маршрутиза́тор или роутер, рутер (от англ. router ) — сетевое устройство, на основании информации о топологии сети и определённых правил принимающее решения о пересылке пакетов сетевого уровня (уровень 3 модели OSI) между различными сегментами сети.
Работает на более высоком уровне, нежели коммутатор и сетевой мост. Обычно маршрутизатор использует адрес получателя, указанный в пакетах данных, и определяет по таблице маршрутизации путь, по которому следует передать данные. Если в таблице маршрутизации для адреса нет описанного маршрута, пакет отбрасывается.
Персональный компьютер
Персона́льный компью́тер (англ. personal computer), персона́льная ЭВМ — компьютер, предназначенный для личного использования, цена, размеры и возможности которого удовлетворяют запросам большого количества людей. Созданный как вычислительная машина, компьютер, тем не менее, всё чаще используется как инструмент доступа в компьютерные сети.
Сетевой интерфейс
В компьютерных сетях сетевым интерфейсом называют:
Точку соединения между компьютером пользователя и частной или общественной сетью;
Сетевую карту компьютера (наиболее частое использование термина);
Точку соединения коммутируемой телефонной сети общественного пользования и телефона;
Точку соединения двух сетей между собой.
IP-адрес
IP-адрес (ай-пи адрес, сокращение от англ. Internet Protocol Address) — адрес узла в сети, построенной по протоколу IP. При связи через сеть Интернет требуется глобальная уникальность адреса, в случае работы в локальной сети требуется уникальность адреса в пределах сети.
