Проектирование вертикальной подсистемы
Вертикальные подсистемы - территориальные подсистемы, служащие для подключения горизонтальных подсистем друг к другу. Обычно реализуются на базе коаксиального кабеля, защищенной витой пары или волоконно-оптического кабеля. В нашем случае, ограничения накладываемые на построения вертикальной подсистемы будут такими же, как и для горизонтальной подсистемы.
Проектирование магистральной подсистемы
Магистральная кабельная система обеспечивает межсоединения между телекоммуникационными шкафами, аппаратными и городскими вводами. Она включает магистральные кабели, промежуточный и главный кроссы, точки механического терминирования и патч - корды или перемычки, используемые для кроссировок магистраль - магистраль. В среде кампуса магистраль проходит между зданиями.
Существует пять основных положений, определенных для магистральной кабельной подсистемы:
Соединения оборудования с магистральной кабельной системой должны выполняться с помощью кабелей длиной до 30 м.
Магистральная кабельная система должна быть сконфигурирована по топологии "звезда". Каждый горизонтальный кросс соединяется напрямую с главным кроссом, или сначала с промежуточным, а затем с главным.
Магистраль должна иметь не более двух иерархических уровней кроссов (главный и промежуточный). Между главным и горизонтальным кроссом должно быть не более одного кросса, а между двумя горизонтальными кроссами - не более трех.
Суммарная максимальная длина магистрали в 90 м определена для обеспечения высокой пропускной способности медного кабеля. Эта длина предусмотрена для непрерывных участков магистрали (промежуточный кросс отсутствует).
Расстояние между точками терминирования в городском вводе и главном кроссе должно быть задокументировано и должно сообщаться поставщикам внешнего сервиса.
Максимальные расстояния между распределительными пунктами должны соответствовать параметрам, указанным на рисунке 4.4.1. В системах, размеры которых превышают указанные параметры, следует спроектировать дополнительные РП, длина магистралей которых не превышает параметры данного раздела.

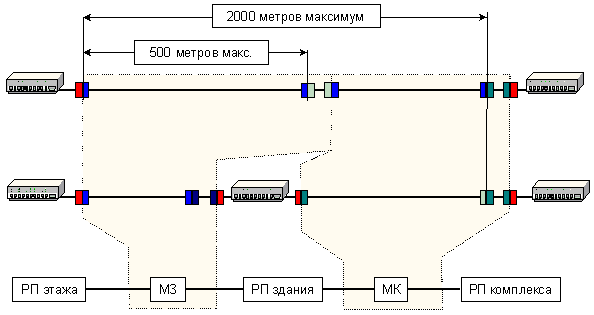

Рис. 4.4.1. Максимальные расстояния магистралей (МЗ - магистраль здания, МК - магистраль комплекса)
Ограничения длины магистрали, показанные на рисунке, носят условный характер. При использовании наиболее распространенного многомодового оптоволокна 62,5/125 с полосой пропускания 160 МГц * км в окне 850 нм канал длиной 2000 метров обеспечивает работу приложений класса С (10 МГц) и ниже. То же волокно позволяет передавать сигналы Fast Ethernet не более чем на 1300 метров, а Gigabit Ethernet - 220 метров. Другими словами, при определении типа среды и длины каналов магистралей следует учитывать тип и требования протоколов.
Расстояние между РП комплекса и РП этажа не должно превышать 2000 м. Расстояние между РП здания и РП этажа не должно превышать 500 м. Максимальное расстояние в 2000 между РП комплекса и РП этажа может быть увеличено при использовании одномодового волоконно-оптического кабеля. Расстояние между РП комплекса и РП этажа, превышающее 3 км в случае применения одномодового оптического волокна, выходит за рамки настоящего стандарта. Длина перемычек и коммутационных кабелей в РП комплекса и РП здания не должна превышать 20 м.
