3. Выбор оптимальной конфигурации

Исходя из задания, предоставленного на данную курсовую работы, представляется возможным выбрать любую топологию сети. По этому представляется логичным выбрать топологию звезда. Так как это топология является наиболее распространённой и простой. В центре сети содержится компьютер, который выступает в роли сервера. Рабочие станции подключаются к данному серверу по средствам вспомогательного оборудования (коммутаторов, маршрутизаторов).

3. Разработка структурной схемы лвс

1. Проектирование подсистемы рабочего места

Телекоммуникационная розетка с разьемом RJ-45служит интерфейсом рабочего места с кабельной системой. Оборудование рабочего места и кабели, используемые для соединения с телекоммуникационной розеткой, находятся за пределами рассмотрения стандарта ansi/Tia/Eia-568-A.

Четыре спецификации, относящиеся к кабельной системе рабочего места:

1. Предполагается, что аппаратные шнуры имеют такие же характеристики, как патч - корды того же типа и категории.

2. При использовании адаптеров предполагается, что их характеристики совместимы с характеристиками передачи оборудования, к которому они подключаются.

3. В спецификациях длин кабелей в горизонтальной системе принято, что для аппаратных шнуров на рабочем месте максимальная длина кабеля определена в 3 м.

4. Адаптеры и устройства, служащие для поддержки конкретных приложений, должны размещаться вне телекоммуникационной розетки.

2. Проектирование горизонтальной подсистемы

Горизонтальная кабельная система проходит от телекоммуникационной розетки на рабочем месте до горизонтального кросса в телекоммуникационном шкафу. Она включает телекоммуникационную розетку, коннектор консолидационной или переходной точек в качестве дополнительного элемента, горизонтальный кабель, точки механического терминирования и патч-корды (или перемычки), составляющие горизонтальный кросс.

На рис. 4.2.1 и рис 4.2.2 изображены: структура кабельной системы, разделённая на две части телекоммуникационный шкаф и рабочее место с условными обозначениями и структурированная кабельная система, соответственно.

Обозначения, приведенные на рисунке:

• А – оборудование пользователя;

• B – аппаратный шнур в горизонтальный кросс;

• C – длина патч - кордов и кроссировочных перемычек, используемых в горизонтальном кроссе, включая аппаратные кабели и шнуры, не должна превышать 6 м;

• D – горизонтальный кабель с общей длиной максимум 90 м;

• Е – дополнительный элемент;

• F – телекоммуникационная розетка/коннектор;

• G – аппаратный шнур на рабочее место, не должен превышать 3 м;

Рис. 4.2.1. Структура кабельной системы

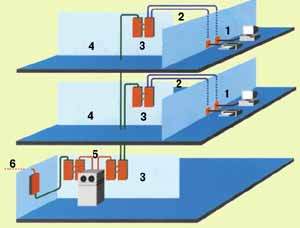

Рис. 4.2.2. Структурированная кабельная система

Отметим семь моментов, определенных для горизонтальной кабельной подсистемы:

1. Компоненты, предназначенные для поддержки конкретных приложений (например, разветвители), не должны устанавливаться как часть горизонтальной кабельной системы, при необходимости их можно разместить вне телекоммуникационной розетки или горизонтального кросса.

2. Необходимо учитывать близость горизонтальной кабельной системы к источникам электромагнитных помех.

3. Признаваемые типы горизонтальных кабелей:

1. 4 парный кабель UTP 100 Ом;

2. 2 волоконный (дуплекс) многомодовый волоконно-оптический кабель 62.5/125 мкм;

3. 2 парный кабель STP-A 150 Ом.

4. Допускается наличие одной переходной точки между различными формами кабеля одного типа.

5. Коаксиальные кабели 50 Ом признаются стандартом 568-A, но не рекомендуются для установки в новых кабельных системах.

6. Могут быть установлены дополнительные розетки. Такие розетки являются дополнительными элементами и не могут заменять собой минимальные требования стандарта.

7. Использование шунтированных отводов и муфт не допускается в горизонтальных кабельных системах на основе медных сред (разрешается использование муфт для оптического волокна).

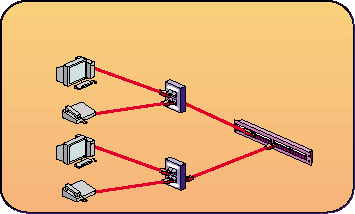

Горизонтальная кабельная система должна иметь топологию "звезда", где каждая розетка на рабочем месте соединяется с горизонтальным кроссом в телекоммуникационном шкафу (см. рис. 4.2.3).

Рис. 4.2.3. Топология "звезда" в горизонтальной кабельной системе

На рисунке 4.2.4 показана модель горизонтальной подсистемы, обеспечивающая согласование параметров кабелей и линий. Для этого фиксированный кабель горизонтальной линии ограничен длиной 90 метров и гибкий - длиной 5 метров (что эквивалентно суммарной электрической длине 97,5 метров), а линия включает три разъема одинаковой категории. Точка перехода является резервной и отсутствует в данной модели. Если используется точка перехода, параметры линии должны соответствовать модели с двумя разъемами и длиной кабеля не более 90 метров.

Обозначения, приведенные на рисунке:

• A - телекоммуникационный шкаф с концентраторами внутри ;

• B - фрагмент короба с установленными в нем электрической и коммуникационной розеткой типа RJ-45;

• C - персональный компьютер (рабочее место).

Рис. 4.2.4. Модель горизонтальной подсистемы

Согласно предоставленному плану офисного здания, кроссовое помещение первого этажа является серверная, кроссовым помещением второго этажа – конференц-зал. По коридорам, до кроссовых помещений, кабель прокладывается под навесным потолком, в специальных желобах.

В телекоммуникационных (кроссовых) шкафах будет находится не более двух элементов (патчпанель и коммутатор). Высота единицы стандартного оборудования – 44,45 мм = 1U. Следовательно, распределительный шкаф устанавливается высотой не менее 4U. Для более комфортной установки оборудования и возможности установки дополнительного оборудования, высота кроссового шкафа устанавливается равной 9U.
