Конструювання арматури каркасу.
В кожному поздовжньому ребрі установлюється по одному плоскому
арматурному каркасу, які позначаються КРІ. Каркаси виготовляються із дротової арматури класу Вр-І, поздовжні стрижні приймаються діаметром 5 мм, поперечні - 4 мм.
Крок
поперечних стрижнів на кінцевих ділянках
каркасу (на відстані
від кожної підпори):
.
Приймається
Крок
поперечних стрижнів в середі й частині
каркасу:
.
Приймається
.
Для можливості поставлення закладних деталей та додаткових сіток, арматурні каркаси віддалені від торців поздовжніх ребер на 180 мм.
Довжина
каркасу КРІ:
Висота каркасу (з урахуванням захисного шару бетону а = 10 мм):
1.6 Конструктивне армування панелі.
Кінці поздовжніх ребер панелі додатково армуються поперечною арматурою у вигляді зігнутих зварних сіток С2, які охоплюють всі поздовжні та поперечні стрижні прикінцевих ділянок каркасів КРІ. Додаткова сітка С2 проектується з дротової арматури класу Вр-І, діаметр поздовжніх і поперечних стрижнів 4 мм, їх крок 100 мм. Довжина сітки С2 приймається 1040 мм.
Для поліпшення з'єднання поздовжніх ребер з торцевими в кутах панелі установлюються додаткові зварні сітки СЗ, що зігнуті під прямим кутом. Сітки СЗ проектуються із дротової арматури класу Вр-І діаметром 4 мм. Ширина сіток 230 мм, у кожний бік вони заступають на 500 мм.
Вути панелі армуються сітками С4 та С5 із дротової арматури класу Вр-І діаметром 3 або 4 мм. В кутах панелі розміщуються закладні деталі.
1.7 Розрахунок монтажних петлів.
Для піднімання панелі передбачаються 4 монтажних петлі із арматури класу А-І. Петлі розміщуються в поздовжніх ребрах на відстані 80 см від торців панелі.
Нормативне навантаження від власної ваги панелі з урахуванням коефіцієнта динамічності вважається розподіленим тільки на три петлі. Діаметр стрижня петлі d підбирається за зусиллям, що припадає на петлю.
Для панелі із легкого бетону діаметр стрижня петлі приймається d = 18 мм, виступаюча над бетоном частина петлі h = 80 мм, радіус закруглення R = 30 мм.
Мінімальна глибина запуску петлі у бетон:
приймається
Мінімальна довжина анкерування петлі:
Висота петлі:
1.8 Геометричні характеристики поперечного перерізу панелі.
Значення геометричних характеристик поперечного перерізу потрібні для розрахунку панелі за граничними станами другої групи - визначення тріщин та прогину.
Практикою застосування панелей покриття встановлено, що в плиті та поперечних ребрах дуже мала імовірність утворення тріщин, а якщо і утворюються, то їх розкриття не перевищує допустимих значень. Жорсткість плити та поперечних ребер панелі в стадії експлуатації завжди достатня. Тому під час розрахунку панелі за граничними станами другої групи, тріщиноутворення та прогини перевіряються лише для поздовжніх ребер.
Для визначення геометричних характеристик використовується еквівалентний переріз з урахуванням поздовжньої арматури, що прийнята за розрахунком міцності.
Площа перерізу бетону:
Із
розрахунку міцності
; Аs=0,393см2
;

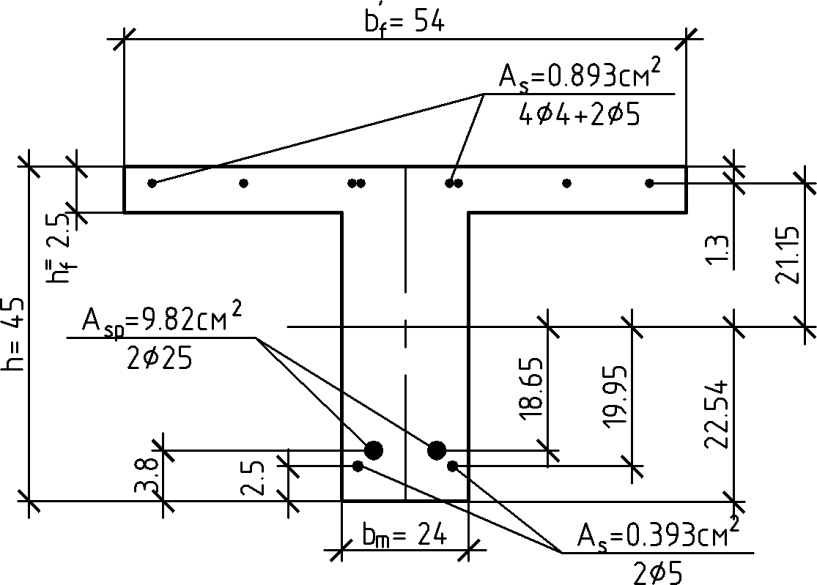

Рис.6. До визначення геометричних характеристик поперечного перерізу поздовжніх ребер
Загальна площа перерізу арматури, що перетинає еквівалентний переріз:
Коефіцієнти зведення для напруженої та ненапруженої арматури:
Площа зведеного перерізу:
Статичний момент бетонного перерізу щодо нижньої грані панелі:
Статичний
момент зведеного перерізу щодо нижньої
грані:
Відстань від центра ваги зведеного перерізу до нижньої та верхньої граней:
Відстань від центра ваги зведеного перерізу до центрів ваги розтягненої та стисненої арматури:
Момент інерції бетонного перерізу щодо центра ваги зведеного перерізу:
Момент
інерції зведеного перерізу щодо центра
ваги:
Момент опору зведеного перерізу щодо нижньої розтягненої грані:
Момент опору зведеного перерізу щодо верхньої стисненої грані:
Пружно-пластичний момент опору зведеного перерізу щодо нижньої розтягненої грані з урахуванням непружних деформацій бетону:
Так
як
та
приймається
.
Пружно-пластичний момент опору зведеного перерізу щодо верхньої грані під час обтиснення панелі з урахуванням непружних деформацій бетону (полиця в розтягненій зоні):
