39. Противопожарные водопроводы
Для защиты зданий и отдельных объектов от пожаров устраивают наружные и внутренние противопожарные водопроводы.

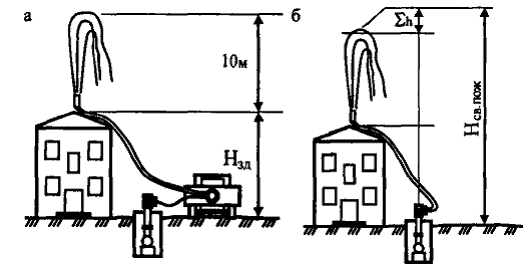

Системы водоснабжения (наружные водопроводы) для тушения пожаров могут быть низкого или высокого давления.
По способу создания напоров системы высокого давления бывают: постоянного высокого давления; высокого давления, повышаемого только во время пожара.
Противопожарный водопровод постоянного высокого давления устраивают редко вследствие больших материальных затрат на создание водопроводной сети, обслуживающей только пожарные нужды, и необходимости устройства высокой водонапорной башни или отдельной пневматической установки.
Внутренние противопожарные водопроводы бывают:
1. Обычные или простые с противопожарными кранами на сети трубопроводов;
2. Автоматические установки;
3. Полуавтоматические установки.
Согласно СНиП РК 4.01-41-2006* ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ, пожарные краны устанавливаются на высоте 1,35 м от уровня пола помещения и размещаются в пожарных шкафах, имеющих отверстия для проветривания, приспособленных для их опломбирования и визуального осмотра без вскрытия.
В состав оборудования пожарного крана входят: пожарный вентиль диаметром 50 или 65 мм,присоединенный к ответвлению стояка; пеньковый рукав (шланг) того же диаметра длиной 10 или 20 м с быстросмыкающимися полугайками и пожарный ствол с наконечником (спрыском) диаметром 13, 16, 19 или 22 мм.
Автоматические установки представляют собой смонтированную под перекрытием помещения распределительную сеть труб 1 с вмонтированными в нее спринклерными головками (разбрызгивателями) 2, срабатывающими при повышении температуры выше расчетной. Сеть распределительных трубопроводов питается водой от магистрали через главный стояк 3. Каждый разбрызгиватель может орошать 6 - 9м площади пола при давлении перед разбрызгивателем 0,5-1м.
Спринклер имеет бронзовый корпус 1 со штуцером с конической резьбой для соединения с распределительным трубопроводом. В корпусе имеется диафрагма 2 с отверстием 13 мм, которое перекрывает полусферический клапан 3. Клапан поддерживается замком 4. Замок состоит из пластинок спаянных легкоплавким металлом. Поскольку спринклерные системы постоянно находятся под давлением, то при пожаре сплав плавится, замок распадается и давлением воды клапан оттесняется, вода устремляется через отверстие в диафрагме, разбрызгивается о розетку 5 и образует водяной факел.
Автоматические системы пожаротушения выполняют водяными, воздушными и водо-воздушными.
Полуавтоматический пожарный водопровод - дренчерные установки, применяются для защиты отдельных частей здания от пожара путем орошения большим количеством воды, а также для изоляции помещения от помещения путем создания водяной завесы между ними. Отличием дренчерной установки от спринклерной то, что включение ее в работу производится путем открытия задвижки на трубопроводе, поэтому применяют разбрызгиватели (головки) открытые, без клапана и замка. Диаметр отверстий у разбрызгивателей от 6 до 13мм.
Дренчер в отличие от спринклера состоит из головки с диафрагмой, рамы и розетки. Выпускают открытые оросители (дренчеры) двух типов: розеточные марки ДР и лопаточные марки ДЛ с отвеостиями диафрагм 8, 10 и 12,7 мм,
