Построение графиков температур и расхода сетевой воды на горячее водо­снабжение.

Графики температур и расхода сетевой воды на горячее водоснабжение для закрытой системы теплоснабжения и парал­лельной схемы присоединения установок отопления и горячего водоснабжения (см. рис. 3.6) приведены на рис. 4.13. При построении графиков принято, что аккуму­ляторы горячей воды выравнивают нерав­номерности суточного графика и, следова­тельно, тепловая нагрузка сети по горячему водоснабжению постоянна.

По характеру изменения расхода воды в сети отопительный период можно разбить на два диапазона:

I — с постоянной темпе­ратурой воды в подающей линии сети;

I I — с переменной температурой воды.

При постоянной нагрузке горячего водо­снабжения расход сетевой воды в диапазоне I должен оставаться постоянным. В диапазо­не II должно осуществляться местное количественное регулирование. При повышении температуры в подающем трубопроводе те­пловой сети регулятор температуры, установленный на водоподогревательной уста­новке ГТП или МТП, уменьшает расход греющей воды через водо-водяной подогре­ватель, что замедляет рост средней темпера­туры греющей воды в подогревателе и одно­временно уменьшает коэффициент теплопе­редачи подогревателя. В результате тепло­вая нагрузка подогревателя сохраняется по­стоянной, а температура обратной сетевой воды после подогревателя снижается.

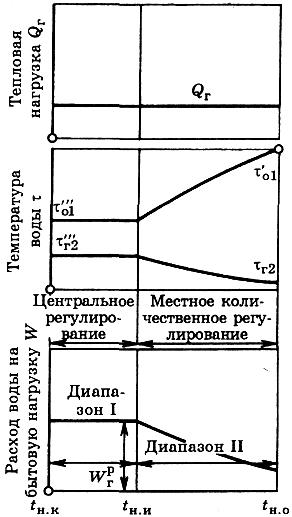

Рис. 4.13. Графики тепловой нагрузки, темпера­тур и расхода сетевой воды при комбиниро­ванном регулировании нагрузки горячего водо­снабжения

Система теплоснабжения — закрытая, схема включе­ния подогревателей горячего водоснабжения — парал­лельная

В большинстве случаев у абонентов нет аккумуляторов горячей воды, поэтому рас­ход сетевой воды на горячее водоснабже­ние изменяется не только в зависимости от температурного режима подающей ли­нии, но и от характера суточного графика нагрузки горячего водоснабжения. Макси­мальный расход сетевой воды на горячее водоснабжение имеет место при минималь­ной температуре воды в подающей линии в часы максимальной нагрузки горяче­го водоснабжения (обычно в вечерние часы предвыходных дней). В эти периоды расход сетевой воды на горячее водоснабжение весьма значителен и нередко превышает расход воды на отопление.

Расчетный эквивалент расхода сетевой воды на подогреватель горячего водоснаб­жения определяют по формуле

(4.54)

где Q_Г^max — максимальная нагрузка горяче­го водоснабжения;

и — температу­ра воды в подающей линии тепловой сети и после подогревателя при максимальной на­грузке горячего водоснабжения и наружной температуре t_H.И .

Эквивалент расхода греющей воды на водо-водяные подогреватели при любом ре­жиме работы может быть вычислен по фор­мулам (4.22)—(4.24). Заданная величина при этом расчете — эквивалент расхода на­греваемой воды W_B = W₃ . Площадь поверх­ности нагрева подогревателей горячего во­доснабжения определяется по нагрузке Q_Г^max и температурам греющей воды и на входе в подогреватель и на выходе из него, параметр подогревателя Ф — на ос­нове (4.21) и (4.16).

Температура сетевой воды после подогревателей горячего водо­снабжения при любом режиме их работы

₀₂ ⁼ ₀₁- Q_Г / W_Г

где W_Г — эквивалент рас­хода сетевой воды через подогреватель.
