Центральное регулирование по ото­пительной нагрузке.

При центральном ре­гулировании по отопительной нагрузке для поддержания стабильной расчетной внут­ренней температуры в отапливаемых здани­ях в диапазоне наружных температур от t_HО до t_HИ температура воды в подающей линии тепловой сети должна соответствовать гра­фику качественного регулирования отопи­тельной нагрузки, описываемому уравнени­ем (4.38), а расход сетевой воды на отопле­ние должен быть постоянным.

В диапазоне температур отопительного периода t_H > t_HИ регулирование отопитель­ных установок может проводиться как ко­личественным методом, так и местными пропусками, т.е. посредством периодиче­ского отключения отопительных установок от тепловой сети.

При установке на абонентских вводах струйных смесителей (элеваторов) количественное регулирование приводит к раз­регулировке отопительных установок. Этот недостаток устраняется при установке на абонентских вводах или групповых тепло­вых подстанциях кроме струйных смесите­лей также механических (центробежных на­сосов). Схемы таких установок показаны в гл. 4. Это позволяет при наружных темпера­турах t_H > t_HИ и поддерживать постоянный расход воды в отопительной установке при уменьшении расхода сетевой воды из тепловой сети.

При снижении подачи сетевой воды воз­растает подача механического смеситель­ного насоса, а суммарный расход воды в отопительной установке остается посто­янным. При такой схеме присоединения в самой отопительной установке осуществляется качественное регулирование при пе­ременном расходе воды, поступающей из тепловой сети в отопительную установку ¹ . ¹Такой гидравлический режим в отопительной ус­тановке может быть также реализован при установке на абонентском вводе элеватора с регулируемым сечени­ем сопла. При уменьшении сечения сопла сокращается расход сетевой воды G_p через сопло, но одновременно возрастает коэффициент смешения элеватора u. В ре­зультате расход воды в отопительной системе G_c = Gр (1 +u) сохраняется практически неизменным или снижается весьма мало.

В этом случае температура обратной воды после отопительной установки изменяется по закону качественного регулирова­ния и может определяться по (4.39).

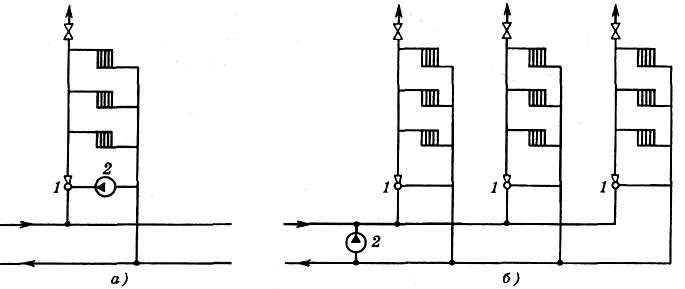

Рис. 4.11. Схемы присоединения отопительных установок к тепловой сети

а — центробежный и струйный смесительные насосы на абонентском вводе (МТП); б — центробежный смеси­тельный насос на групповой тепловой подстанции и струйные смесительные насосы на абонентских вводах;

1 — струйный насос; 2 — центробежный насос

При применении рассмотренного мето­да количественного регулирования эквива­лент расхода сетевой воды на отопление при наружных температурах t_H > t_H.И опре­деляется по формуле

(4.51)

При регулировании отопительной на­грузки в диапазоне наружных температур t_H > t_H.И другим методом — местными пропусками число часов ежесуточной работы отопительных установок вычисляется как

(4.52)

Рассмотрим графики температур и рас­ходов сетевой воды при разнородной тепло­вой нагрузке района, параллельном присое­динении к тепловой сети теплопотребляющих установок (отопления, вентиляции, го­рячего водоснабжения) и применении в диа­пазоне наружных температур от t_HО до t_HИ центрального регулирования по отопитель­ной нагрузке, а при t_H > t_HИ при поддержа­нии постоянной температуры в подаю­щей линии тепловой сети.

Построение графика температур и расхода сетевой воды на отопление. На рис. 4.10, а показана зависимость отопи­тельной нагрузки от наружной температу­ры. В диапазоне температур t_H - t_HИ (см. рис. 4.10,6) осуществляется качественное регулирование отопительной нагрузки. Температурные графики подающей и об­ратной линий ₀₁ и ₀₂ построены по (4.38) и (4.39). В этом диапазоне эквивалент рас­хода сетевой воды на отопление W^Р₀ — по­стоянная величина. При t_H > t_H.И температуpa сетевой воды в подающем трубопроводе постоянна.

Температура сетевой воды в обратном трубопроводе зависит от метода регулиро­вания отопительной нагрузки при наружной температуре t_H > t_H.И. При рассмотренном методе количественного регулирования, ко­гда расход воды непосредственно в отопи­тельной установке сохраняется постоян­ным, график температур обратной линии ₀₂ (сплошная линия на рис. 4.10, б) строится по (4.39).

При регулировании отопительной на­грузки при t_H > t_H.И. местными пропусками график температур обратной линии ₀₂ (пунктирная линия) может быть принят в виде прямой горизонтальной линии, па­раллельной графику температур подающей линии. Такому характеру графика соответ­ствует постоянство всех факторов, влияю­щих на теплоотдачу отопительных прибо­ров (расход теплоты за период реальной ра­боты, температура поступающей сетевой воды, температура внутреннего воздуха). На рис. 4.10, в показан расход сетевой воды на отопление.

В диапазоне наружных температур t_H.О - t_H.И. эквивалент расхода воды W₀^Р постоянный, поскольку осуществляется ка­чественное регулирование отопительной нагрузки.

При t_H > t_H.И. расход воды на отопление за­висит от наружной температуры. При повышении наружной температуры расход воды на отопление при количественном регулировании изменяется в соответствии с (4.51) (на рис. 4.10, в сплошная линия). При регу­лировании местными «пропусками» расход сетевой воды через каждую отопительную установку в период ее работы остается по­стоянным. Однако число одновременно включенных отопительных установок уменьшается по мере повышения наружной температуры прямо пропорционально отношению , поэтому сум­марный расход сетевой воды на отопление района сокращается пропорционально чис­лу одновременно включенных установок (на рис. 4.10 — штриховая линия).

При количественном регулировании расход сетевой воды изменяется сильнее, чем при регулировании местными пропус­ками, что объясняется большим перепадом температур сетевой воды в отопительной установке ( — ₀₂) по сравнению с регу­лированием местными пропусками.
