1. Качествен­ный,

2. Количественный и

3. Качественно-коли­чественный.

Качественное регулирование. Расчет качественного регулирования заключается в определении температуры воды в тепловой сети в зависимости от тепловой нагрузки при постоянном эквиваленте расхода теплоносителя в тепловой сети, т.е. при = 1 .

При зависимой схеме присоединения отопительных установок к тепловой сети (см. рис. 3.5, а — в и 3.9, а — в) уравнения температурных графиков являются частными случаями уравнений (4.33а) и (4.34а) при = 1.

Температура сетевой воды перед отопи­тельной установкой

(4.38)

Температура воды после отопительной установки

(4.39)

Температура воды после смесительного устройства (элеватора)

(4.40а)

или

(4.40 б)

где — температур­ный напор отопительного прибора при рас­четном режиме, °С.

При отсутствии смешения на абонент­ском вводе = ^/ уравнения (4.38) и (4.40) совпадают.

Для обратной линии в этом случае спра­ведливо уравнение (4.39). Как видно из (4.38) и (4.39), температурные отопитель­ные графики являются однозначной функцией

Эти графики для t_B = 18 °С при­ведены на рис. 4.7.

В табл. 4.1 даны значения и

При принудительной циркуляции возду­ха вдоль поверхности нагрева отопительных приборов (например, в отопительных агре­гатах воздушного отопления) коэффициент теплопередачи остается практически посто­янным независимо от температуры воды в приборе.

Таблица 4.1. Температура воды в тепловой сети при качественном регулировании отопительной нагрузки и зависимой схеме присоединения отопительных установок

	Температура воды в подающей линии 01 0C при , 0С						Температура воды после отопительной установки 02, °С
	25	40	50	60	70	80
0,2	38,3	41,3	43,3	45,3	47,3	49,3	33,3
0,4	54,0	60,0	64,0	68,0	72,0	76,0	44,0
0,6	68,5	77,5	83,5	89,5	95,6	101,5	53,5
0,8	82,0	94,0	102,0	110,0	118,0	126,0	62,0
1,0	95,0	110,0	120,0	130,0	140,0	150,0	70,0

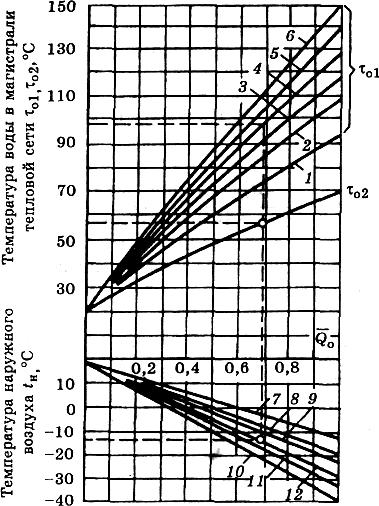

Рис. 4.7. Температурные графики качественного регулирования отопительной нагрузки

— относительная отопительная

нагрузка при наружной температуре t_Н, °С;

- расчетный перепад температур в тепловой сети, "С; t_Н.О — расчетная температура на­ружного воздуха для отопления, °С: 1 — = 25 °С; 2- = 40 °С; 3 — = 50 °С; 4 — =60 °С; 5- = 70 °С; 6 — = 80 °С; 7 — t_Н.О = -15 °С;

8- t_Н.О =-20 С;9 — t_Н.О = -25 "С; 10- t_Н.О = -30 "С; 11 - t_Н.О = -35 "С; 12 - t_Н.О = -40 "С,

Для этих условий температурные графики принимают вид прямых линий:

(4.41)

(4.42)

При независимой схеме присоединения отопительных установок сети (см. рис. 4.6) уравнения температурных графиков явля­ются частными случаями уравнений (4.35)

и (4.36) при W₀ = 1, т.е. при W₀ = W'₀ и при

(4.43)

Поскольку ,то

(4.43а)

(4.44)

Таблица 4.2. Температура воды в тепловой сети при качественном регулировании отопительной нагрузки и независимой схеме присоединения отопительных установок, °С

	Т/=75 °С		Т/ =85 °С		Т/ =95 °С		Т/=105 °С		Т/ =115 °С
	Т1	Т2	Т1	Т2	Т1	Т2	Т1	Т2	Т1	Т2
0,2	49,5	34,5	51,3	34,3	53,1	34,1	54,9	33,9	56,7	33,7
0,4	76,4	46,4	80	46	83,7	45,7	87,2	45,2	90,8	44,8
0,6	102,1	57,1	107,5	56,5	113	56	118,3	55,3	123,7	54,7
0,8	126,7	66,7	134	66	141,4	65,4	148,3	64,3	155,6	63,6
1,0	150	75	160	75	170	75	180	75	190	75

Поскольку

то

(4.44а)

В табл. 4.2 приведены значения

и

для независимой схемы присоединения.

При построении таблицы расчетные температуры воды во вторичном контуре (между отопительным подогревателем и отопительными установ­ками) приняты '_о1 = 130 °С и '_о2 = 70 °С.
