27. Системы контроля и управления доступом. Назначение и виды систем контроля и управления доступом. Системы телевизионного наблюдения. Видеокамеры и видеосервера.

СКУД - совокупность технических средств, позволяющих контролировать и, по необходимости, ограничивать доступ людей или автотранспорта на территорию охраняемого объекта, а также ограничивать перемещение сотрудников и посетителей внутри контролируемого объекта.

Основные компоненты СКУД:

1. Идентификатор - это ключ, который служит для определения прав владеющего им человека (карточка, брелок, код, биометрические параметры).

2. Контроллер - это основная часть системы, где хранятся коды идентификаторов со списком прав каждого из них.

3. Считыватель - это устройство, которое считывает код идентификатора и передает его контроллеру.

Виды СКУД:

1. Сетевые системы - все контроллеры соединены друг с другом через компьютер, для управления такой системой уже нужен хотя бы один квалифицированный специалист. Сетевые системы незаменимы для больших и средних объектов (офисы, производственные предприятия).

2. Автономные системы - дешевле, проще в эксплуатации. Не требуют прокладки сотен метров кабеля, устройств сопряжения с компьютером, да и самого компьютера тоже.

3. Комбинированные системы – совмещение сетевой и автономной систем.

По количеству контролируемых точек доступа системы КУД могут быть:

1. малой емкости (менее 16 точек);

2. средней емкости (не менее 16 и не более 64 точек);

3. большой емкости (64 точки и более).

По функциональным характеристикам системы КУД могут быть трех классов:

1. системы с ограниченными функциями;

2. системы с расширенными функциями;

3. многофункциональные системы.

По виду объектов контроля системы КУД могут быть:

1. для контроля доступа физических объектов;

2. для контроля доступа к информации.

3. уровню защищенности системы от несанкционированного доступа к информации.

По уровню защищенности системы от несанкционированного доступа к информации:

1. По виду воздействия:

   1. Разрушающее воздействие

      1. Устройства преграждающие управляемые (УПУ)

         1. Устойчивость к взлому

         2. Пулестойкость

         3. Устойчивость к взрыву

      2. Устройства ввода идентификационных признаков (УВИП)

         1. Устойчивость к взлому

   2. Неразрушающее воздействие

      1. Устойчивость к вскрытию

      2. Устойчивость к манипулированию

      3. Устойчивость к наблюдению

      4. Устойчивость к копированию

      5. Устойчивость защиты СВТ от НДС к информации

2. По уровню устойчивости к НСД:

   1. Нормальный

   2. Повышенный

   3. Высокий

СКУД обеспечивает:

• интеграцию с другими системами ИСБ на программно-аппаратном уровне;

• многоуровневую организацию доступа с возможностью корректировки базы данных администратором ИСБ в соответствии с решаемыми задачами;

• возможность графического отображения состояния системы (наличие тревог, нештатных ситуаций, оперативной информации с выводом поэтажных планов, мест установки технических средств системы КУД);

• создание архива с объемом памяти, обеспечивающим регистрацию всех фактов посещения предприятия сотрудниками и посетителями с указанием даты и времени посещения, их фотографий и иных данных с возможностью хранения и использования в течение одного года;

• возможность ежедневного архивирования базы данных разовых посетителей в конце рабочего дня, ведение протоколов, электронных журналов;

• возможность перехода на ручное управление отдельными элементами СКУД с защитой паролем и подтверждением дежурным службы безопасности с автоматическим протоколированием данного факта;

• возможность развития за счет расширения программно-аппаратных частей без нарушения работоспособности смонтированного оборудования, а также возможность модернизации в случае изменения или расширения функций (задач), выполняемых системой.

Системы видеонаблюдения. Назначение. Классификация.

ТСВ предназначены для передачи визуальной информации о состоянии охраняемых зон, помещений, периметра и территории объекта в помещение охраны.

По показателям значимости системы подразделяются на классы в соответствии с категориями значимости охраняемых объектов.

Класс системы	Характеристика значимости объекта	Производственное или другое назначение объекта
Высший	Объекты, зоны объектов (здания, помещения, территории), несанкционированное проникновение на которые может принести особо крупный или невосполнимый материальный и финансовый ущерб, создать угрозу здоровью и жизни большого количества людей, находящихся на объекте и вне его, привести к другим тяжелым потерям	Хранилища и депозитарии банков, места хранения вредных и радиоактивных веществ и отходов, места хранения оружия, боеприпасов, наркотических веществ и т.п.
Средний	Объекты, зоны объектов, несанкционированное проникновение на которые может принести значительный материальный и финансовый ущерб, создать угрозу здоровью и жизни людей, находящихся на объекте	Кассовые залы банков, подъезды инкассаторских машин, пути переноса денег, автостоянки, склады и помещения с ценными материалами, оргтехникой и т.п.
Общего применения	Прочие объекты	Торговые залы магазинов, служебные помещения учреждений и т.п.

По условиям эксплуатации различают системы (части систем) для работы:

в закрытых отапливаемых помещениях;

в закрытых неотапливаемых помещениях;

под навесом на улице в условиях умеренно-холодного климата;

на улице в условиях умеренно-холодного климата;

в особых условиях (повышенная влажность, запыленность, вибрации и т.п.).

В зависимости от назначения, характера решаемых задач и выполняемых функций различают следующие режимы работы системы (части системы):

режим 1 - видеонаблюдение;

режим 2 - видеонаблюдение с видеозаписью;

режим 3 - одновременное видеонаблюдение и видеоохрана;

режим 4 - видеонаблюдение и видеоохрана с видеозаписью и приоритетным выбором (выделением) для видеонаблюдения и видеозаписи камеры (камер), с которых приходит сигнал тревоги;

режим 5 - видеозащита, т.е. видеонаблюдение и видеоохрана с видеозаписью и приоритетным выбором (выделением) для видеонаблюдения и видеозаписи камер, из зон наблюдения которых приходит сигнал тревоги от средств охранно-пожарной сигнализации, устройств контроля доступа или других систем, входящих вместе с системой видеоконтроля в комплекс ИСО.

С помощью системы (части системы) видеоконтроля на объекте могут создаваться:

зоны видеонаблюдения - зоны объекта, в которых осуществляется наблюдение телевизионными камерами;

зоны видеоохраны - зоны объекта, в которых осуществляется наблюдение телевизионными камерами и при изменении ситуации выдается сигнал тревоги с помощью сигналов, генерируемых средствами видеоохраны;

зоны защиты - зоны объекта, которые оборудованы интегрированными системами охраны (включая средства сигнализации, устройства контроля доступа и т.п.) и в которых видеонаблюдение может производиться по сигналам тревоги от средств сигнализации, устройств контроля доступа и т.п.

Уличные и вандалозащищенные камеры видеонаблюдения

Если нужно обеспечить наблюдение за неотапливаемым складом, автостоянкой, прилегающей к офису/магазину территорией и другими расположенными на улице объектами, то можно приобрести стандартные камеры и поместить их в подходящие термокожухи. Однако в линейках большинства производителей представлены специальные уличные камеры, заключенные в кожух и оснащенные встроенным обогревателем и кулером.

Для наблюдения за объектами, где велика вероятность механического повреждения камеры лучше всего подходят вандалозащищенные камеры. (ударопрочный корпус)

Поворотные и скоростные купольные камеры видеонаблюдения

Основное преимущество, которое дают поворотные и скоростные купольные камеры – возможность наблюдения за гораздо большими территориями, чем при использовании стационарной камеры. Шаговый двигатель в таких камерах обеспечивает плавное вращение в плоскости панорамирования и наклона, а трансфокатор позволяет приблизить или удалить объект наблюдения. Даже при очень высокой скорости вращения купольная камера не может в каждый момент времени контролировать все охраняемое пространство. Эта проблема решена в панорамных камерах, которые за счет объектива «рыбий глаз» позволяют получать изображение всего пространства, которое затем может обрабатываться и выводиться на видеомониторы в привычной для оператора форме – так, как будто наблюдение осуществляется четырьмя независимо управляемыми купольными камерами. К тому же, панорамная камера не имеет подвижных частей, поэтому чрезвычайно надежна.

По типу выходного сигнала видеокамеры подразделяют на аналоговые и цифровые (IP камеры).

По способу передачи данных видеокамеры делятся на проводные и беспроводные.

Типы чувствительных элементов (ПЗС, КМОП, Pixim, тепловизоры)

От типа и качества чувствительного элемента зависят основные параметры камеры наблюдения, такие как разрешение, чувствительность, динамический диапазон, отношение сигнал/шум, ИК-чувствительность. В настоящее время на рынке представлены камеры наблюдения с ПЗС- (или CCD-) матрицами, с КМОП-матрицами, с PIXIM-матрицами, с тепловизорами.

В цветных камерах используются ПЗС-, КМОП- или PIXIM-матрицы; в черно-белых ПЗС; камеры «день-ночь» при определенном уровне освещенности могут переходить из дневного (цветного) режима наблюдения в ночной (черно-белый).

Объектив — устройство, предназначенное для фокусировки светового потока на матрице видеокамеры.

Объективы делятся на монофокальные (объектив с постоянным фокусным расстоянием), вариофокальные (объектив с изменяемым фокусным расстоянием вручную) и трансфокаторы (объектив с изменяемым фокусным расстояние дистанционно).

По способу управления диафрагмой объективы делятся на объективы с фиксированной диафрагмой, с управлением диафрагмой Direct Drive и с управлением диафрагмой Video Drive.

Видеосервер – это устройство, предназначенное для работы в составе аналогово-цифровой системы видеонаблюдения и преобразования аналогового видеосигнала с камеры в цифровой формат для последующей передачи его по компьютерной сети или записи на жесткий диск или другой цифровой носитель информации.

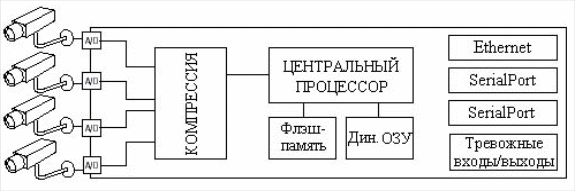

Архитектура видеосервера:

Видеосервер – это комплексное устройство, которое включает в себя следующие блоки обработки/передачи изображения: блок оцифровки изображения, блок сжатия, веб-сервер, интерфейсы для подключения к сети и последовательные порты.

Оцифрованный видеосигнал передается в блок компрессии видеосервера, где происходит преобразование видео в один из форматов сжатия. Вычислительным ядром видеосервера является центральный процессор, осуществляющий операции по выводу оцифрованного и сжатого видеоизображения, а также отвечающий за выполнение программ веб-браузера и встроенного программного обеспечения. Прямое подключение устройства к локальной сети осуществляется через интерфейс для Ethernet. Последовательные порты (R-232 и RS-485) позволяют управлять через видеосервер PTZ-функциями поворотных камер или подключить видеосервер к соответствующему интерфейсу видеозаписывающего устройства. Флэш-память служит для хранения программного обеспечения, управляющего работой видеосервера, ОЗУ служит для хранения временных данных, которые генерируются при выполнении программ.

Основные технические характеристики и функциональные возможности видеосервера

• Количество подключаемых к видеосерверу видеокамер

• Алгоритм сжатия

• Скорость передачи видеоизображения

• Поддерживаемые сетевые протоколы

• Управление телеметрией

• Встроенный детектор движения

• Подключение к видеосерверу внешних охранных датчиков

• Сохранение текущей видеоинформации

• Программное обеспечение видеосервера

• Возможность передачи аудиоинформации

Классификация:

1. по типу разрешения;

2. по числу функционирующих каналов;

3. по наличию или отсутствию встроенной возможности локального хранения видеоинформации;

4. по условиям эксплуатации — стационарные и мобильные видеосерверы;

5. по возможности интеграции нескольких видеосерверов, возможно территориально распределённых, в единую систему.

Ввидеосерверы могут быть ядром интегрированных систем безопасности. В таких системах они могут: управлять системой контроля доступа (используется программно-аппаратная обработка изображений с распознаванием лиц, автомобильных номеров, номеров вагонов и др.); осуществлять обработку звуковых сигналов с распознаванием голоса. В интегрированных системах безопасности видеосерверы часто используются и как управляющие устройства для комплексов оповещения, систем охранной и пожарной сигнализации. Кроме того, на современном этапе развития видеосерверы используют для обработки различных элементов телеметрии, контроля кассовых операций, контроля и учета рабочего времени на крупных предприятиях и пр.

28. Системы периметровой охраны. Функциональные зоны охраны. Тепловизионные системы. Охранные извещатели. Средства обнаружения злоумышленника: емкостные, радиолучевые, радиоволновые. Электрошоковые системы охраны периметров.

Функциональные зоны охраны и оптимизация расходов.

Функциональные зоны охраны При создании периметровой охраны объекта его внутренняя территория (охраняемая площадь) должна быть условно разделена на несколько функциональных зон: обнаружения, наблюдения, сдерживания, поражения, в которых располагаются соответствующие технические средства.

Зона обнаружения (3О) – зона, в которой непосредственно располагаются периметровые средства обнаружения, выполняющие автоматическое обнаружение нарушителя и выдачу сигнала «Тревога». Размеры зоны в поперечном сечении могут изменяться от нескольких сантиметров до нескольких метров.

Зона наблюдения (ЗН) – предназначена для слежения с помощью технических средств (телевидение, радиолокация и т.д.) за обстановкой на подступах к границам охраняемой зоны и в ее пространстве, начиная от рубежей.

Таким образом, при построении эффективной системы охранной безопасности (СОБ) объекта необходимо решить задачу оптимизации конфигурации и длины периметра, количества рубежей, физических барьеров (ФБ), средств нейтрализации и поражения, дислокации персонала охраны и т.п.

На практике в подавляющем числе случаев приходится иметь дело с уже существующим, а не с проектируемым объектом. Поэтому при построении СОБ в первую очередь ставится задача минимизации расходов на создание и эксплуатацию СО, ФБ и содержание персонала охраны при заданной эффективности защиты и особенностей (конфигурации, длины и т.д.) имеющегося периметра. Организация единой периметровой охраны предприятия, в состав которого входит несколько расположенных на выделенной территории ПК объектов, связанных единым технологическим циклом, экономически целесообразна в том случае, если защита отдельных объектов в сумме обходится дороже общего периметра.

В качестве дополнительного довода в пользу решения вопроса об организации периметровой охраны служит то, что она является непременной составной частью общей системы, без которой невозможна организация эффективной системы доступа на предприятие. Ее наличие обеспечивает полную гарантию входа и выхода персонала исключительно через регламентированные проходные. Это также является одним из необходимых условий для организации эффективного учета рабочего времени персонала предприятия, состоящего из нескольких корпусов, расположенных на единой территории, но не соединенных крытыми переходами.

Существенным фактором, препятствующим созданию периметровой системы охраны ПК объектов, является ее сравнительно высокая стоимость. Из соображений экономической целесообразности принято, что периметровая охрана ПК объектов необходима там, где ее стоимость не превышает 10% от стоимости охраняемых материальных ценностей. Поэтому необходимо проводить детальное обоснование состава и структуры построения комплекса технических средств периметрового рубежа охраны, исходя из возможных угроз, моделей нарушителей и концепции организации противодействия.

Современные электронные системы охраны весьма разнообразны и в целом достаточно эффективны. Однако большинство из них имеют общий недостаток: они не всегда могут достоверно обеспечить раннее обнаружение вторжения на территорию объекта. Такие системы, как правило, ориентированы на обнаружение нарушителя, который уже проник на охраняемую территорию или в здание. Это касается, в частности, систем видеонаблюдения. Минимизация этого интервала времени является основным свойством, определяющим эффективность любой охранной системы, и в этом смысле преимущества периметровой охранной сигнализации неоспоримы.

При определенных условиях нарушитель может избежать физического контакта с периметром. В этом случае применяют «объемные» датчики вторжения, играющие роль вторичной линии защиты.

Периметровая система охраны должна отвечать определенному набору требований:

• Возможность раннего обнаружения нарушителя (еще до его проникновения на объект).

• Точное следование контурам периметра, отсутствие «мертвых» зон.

• По возможности скрытая установка датчиков системы.

• Независимость параметров системы от сезона (зима, лето) и погодных условий

• Невосприимчивость к внешним факторам «нетревожного» характера – индустриальные помехи.

• Устойчивость к электромагнитным помехам – грозовые разряды

Особенность периметровых систем состоит в том, что обычно они конструктивно интегрированы с ограждением и формируемые охранной системой сигналы в сильной степени зависят как от физико-механических характеристик ограды.

Охранные извещатели – это датчики системы охранной сигнализации, которые призваны обнаружить злоумышленника в охраняемом объекте, сформировать сигнал тревоги и передать его в охранную систему для принятия мер реагирования. По физическому принципу действия извещатели можно подразделить на следующие группы:

Инфракрасные – извещатели, которые обнаруживают тепловое (инфракрасное) излучение человеческого тела и формируют сигнал тревоги в случае, когда источник теплового излучения движется.

Ультразвуковые – извещатели, излучающие ультразвуковые колебания и принимающие сигнал, отраженный от окружающих предметов. Формирование тревожного сигнала происходит в случае возникновения движения в контролируемой зоне.

Радиоволновые – извещатели, излучающие в диапазоне ультракоротких радиоволн. Их принцип работы аналогичен принципу работы ультравуковых извещателей.

Барометрические – извещатели, формирующие сигнал тревоги при скачкообразном падении атмосферного давления в охраняемом помещении, которое может произойти в случае открытия двери или окна.

Акустические – извещатели, формирующие сигнал тревоги при регистрации в охраняемой зоне характерного звука, например, звука разбивания оконного стекла.

Сейсмические – извещатели, устанавливаемые на жесткую конструкцию и формирующие сигнал тревоги в случае регистрации в этой конструкции колебаний, возникающих при попытке разрушения преграды.

Инерционные – извещатели, в которых сигнал тревоги формируется при механическом воздействии на охраняемый объект, например автомобиль (покачивание, толчки). К группе инерционных относятся вибрационные и ударноконтактные извещатели.

Пьезоэлектрические – различные извещатели, использующие в своей работе пьезоэлектрические материалы, которые обладают свойством наведения разности потенциалов на противоположных сторонах пьезоэлектрического кристалла при его деформации. К пьезоэлектрическим относятся контактные извещатели контроля разбития стекла, извещатели контроля неподвижности установленных или подвешенных предметов и т.д.

Магнитоконтактные – извещатели, формирующие сигнал тревоги при размыкании геркона вследствие удаления от него магнитного элемента. Устанавливаются как правило на окна и входные двери.

Электроконтактные – извещатели, которые формируют сигнал тревоги при размыкании электрического контакта. В настоящее время используются как правило в системах тревожной сигнализации и работают в ручном режиме.

Комбинированные – извещатели, которые сочетают в себе два или более физических принципа действия (инфракрасный и ультразвуковой, инфракрасный и радиоволновой).

Лучевые инфракрасные системы (их часто называют также линейными активными оптико-электронными извещателями) состоят из передатчика и приемника, располагаемых в зоне прямой взаимной видимости. Такой датчик формирует сигнал тревоги при прерывании луча, попадающего на фотоприемный блок. Отличительная особенность активных лучевых систем–возможность создания очень узкой зоны обнаружения. На практике сечение чувствительной зоны определяется размером используемых в оптических блоках линз. Это особенно важно для объектов, вокруг которых невозможно создать зону отчуждения. Однако, как и радиолучевые, ИК лучевые системы могут применяться только на прямолинейных участках периметров или оград.

Основная проблема лучевых ИК охранных приборов – ложные срабатывания при неблагоприятных атмосферных условиях (дождь, снегопад, туман), уменьшающих прозрачность среды. Надежность в таких случаях обеспечивают за счет многократного превышения энергии луча над минимальным пороговым значением, необходимым для срабатывания датчика. Согласно российским стандартам датчик должен сохранять работоспособность при естественной освещенности не менее 10000 лк и не менее 500 лк – от электрических осветительных приборов. Большинство современных отечественных и зарубежных лучевых датчиков имеют специальные средства фильтрации фонового излучения и отвечают указанным выше требованиям. Для повышения устойчивости и надежности ИК лучевых систем их делают многолучевыми (обычно используют 2 или 4 независимых луча), а также применяют схемы автоматической обработки сигналов, снижающие влияние внешней среды.

Радиолучевые охранные системы

Радиолучевые охранные системы являются одними из основных средств предупреждения проникновения нарушителей вокруг больших охраняемых объектов. Их отличительной особенностью является всепогодность, обеспечение охранных функций в условиях дня и ночи, при любых метеоусловиях и во время катаклизмов.

Принцип действия радиолучевых охранных систем основан на формировании между передающим и приемным блоками, их антеннами электромагнитного поля, которое представляет собой чувствительную среду, регистрирующую появление объекта внутри данной зоны регистрации. Такие радиолучевые охранные системы могут быть как объемными, так и протяженными, регистрирующими прохождения нарушителей через протяженное электромагнитное поле. В протяженных системах регистрирующее поле формируют как можно тоньше в виде электромагнитного забора. Дальность действия таких электромагнитных заборов составляет от единиц до сотен метров.

Фиксация тревожного сигнала осуществляется на основе анализа изменений амплитуды и фазы принимаемого сигнала, возникающих при появлении в зоне постороннего предмета.

Применяют радиолучевые системы как при установке вдоль оград, так и для охраны не огражденных участков периметров. Эти системы обычно рассчитаны на обнаружение нарушителя, который преодолевает рубеж охраны в полный рост или согнувшись.

Радиолучевые системы обеспечивают только одну зону охраны и применяются на прямолинейных участках периметра. На участках с непрямолинейной границей или при сложном рельефе местности нужно использовать многозонную систему, состоящую из нескольких комплектов аппаратуры.

Радиоволновые охранные системы

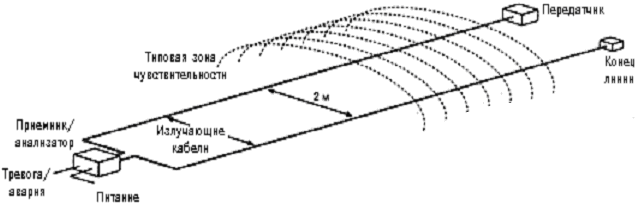

Принцип работы радиоволновой охранной системы основан на регистрации возмущений электромагнитного поля, которые создает попадающий в это поле нарушитель.

В простейшем случае система, например Рафид, содержит пару расположенных параллельно излучающих фидеров (ИФ), один из которых является передающей, а другой – приемной антенной радиочастотного поля (см рис.). Выходной сигнал приемника непрерывно контролируется анализатором.

ИФ представляет собой специально сконструированный коаксиальный кабель, содержащий внутренний провод, изолированный диэлектриком от внешнего экрана. Внешний экран имеет так называемые «порты» или отверстия в экране, расположенные с регулярными интервалами. Такая конструкция кабеля обеспечивает излучение электромагнитного поля при пропускании по нему тока.

К одному из кабелей приложено высокочастотное напряжение постоянной амплитуды; этот кабель является простейшей антенной, излучающей сигнал по всей длине. Второй кабель является приемной антенной, в нем наводится небольшой сигнал постоянной амплитуды от передающего кабеля. Любой предмет, попавший в поле излучения, изменяет напряжение, наводимое во втором кабеле. Когда человек, тело которого содержит большое количество воды, движется в зоне поля, в приемном кабеле возникает сильный сигнал. Высокое отношение сигнала к шуму в этом случае позволяет обнаружить вторжение в охраняемую зону и обнаружить сигнал тревоги. Кабели располагаются параллельно друг другу и монтируются на жесткой стене или другом ограждении, обеспечивая зону детектирования.

Электрошоковые системы охраны периметров

Среди известных периметровых средств обнаружения электрошоковые ограждения занимают особое место вследствие их многофункциональности - сочетания в себе заградительных, сигнализационных функций, и функций физиологического воздействия на нарушителя.

К устройствам активной охраны периметров относятся электрошоковые системы. Они предназначены для защиты периметров объектов от незаконного проникновения нарушителей. Принцип работы систем основанна легком воздействии электрических импульсов высокого напряжения на нарушителя при соприкосновении его с ограждением. При обрыве или замыкании нитей ограждения вырабатывается сигнал «Тревога».

В большинстве электрошоковых систем сочетаются одновременно физическое препятствие и сигнализационная система, что позволяет экономить средства при защите объекта.

Электрошоковое средство охраны периметра представляет собой ограждение с изолирующими опорами, на которых закреплены оголенные электропровода, соединенные с электронным блоком (контроллером). Контроллер вырабатывает электроимпульсы высокого напряжения, которые оказывают нелетальное воздействие на нарушителя. В результате воздействия на ограждение (замыкание или обрыв проводов) активизируется сигнал тревоги, который поступает на охранную панель.

Уже на подступах к ограждению потенциальный нарушитель подвергается психологическому воздействию: вид таблички с предупредительной надписью "Стой! Высокое напряжение".

Параметры системы (количество проводов, расстояние между ними, длина контролируемой зоны) являются различными и выбираются в соответствии с требованиями по охране объекта. Система позволяет создавать проводные электризуемые ограждения различной конфигурации:

• на заборы любого типа в виде козырька;

• по верху стен и крыш в виде козырька;

• совместно с существующим ограждением в виде второго забора;

• как отдельно стоящий забор.

29. Интегрированные системы безопасности. Степень интеграции средств охраны (ИСО1, ИСО2, ИСО3). Элементы, структура и принцип действия технических средств охраны. Принцип автономной и централизованной охраны.

Интегрированные системы безопасности представляют собой совокупность технических средств охраны и обеспечения безопасности объекта, объединенных на основе единого программного комплекса в общую информационную среду с единой базой данных.

Управляющим и обязательным звеном любой ИСО является подсистема охранной сигнализации. Остальные подсистемы предназначены для усиления охраны объекта и, в зависимости от предъявляемых к уровню его безопасности требований, могут входить либо не входить в состав ИСО.

ИСО строятся на базе компьютерных технологий и структурно могут быть разбиты на следующие составные части:

- устройства приема, передачи и обработки сигналов, позволяющие получать максимально полную информацию и воссоздавать на центральном пульте охраны всестороннюю и объективную картину состояния помещений и территории объекта, работоспособности аппаратуры и оборудования;

- исполнительные устройства, способные при необходимости действовать автоматически или по команде оператора;

- пункт (или пункты) контроля и управления системой отображения информации, через которые операторы могут следить за работой всей ИСО;

- центральный процессор, наглядно представляющий и накапливающий информацию для ее последующей обработки;

- коммуникации, с помощью которых осуществляется обмен информацией между элементами ИСО и операторами.

Такая структура ИСО обеспечивает им следующие функциональные возможности:

- контроль за большим количеством помещений и территорий с организацией нескольких рубежей охраны;

- многоуровневый доступ сотрудников и посетителей с четким разграничением полномочий по праву доступа в определенные охраняемые зоны, по времени суток и дням недели;

- идентификацию объекта, пересекающего определенный рубеж;

- распознавание нарушителя, позволяющее персоналу охраны принимать наиболее рациональные меры противодействия;

- взаимодействие постов охраны и органов правопорядка при несении охраны и в случаях локализации происшествий;

- накопление документальных материалов для использования их при расследовании и анализе происшествий.

Кроме этого, возможность гибкого программирования ИСО и отдельных подсистем позволяет активно противодействовать таким несанкционированным действиям, как прерывание каналов передачи тревожной информации; частичная нейтрализация системы лицами, имеющими доступ к отдельным ее элементам и подсистемам; уничтожение информации о происшествии; нарушение персоналом охраны установленного порядка несения службы и т.п..

При совокупности технических средств и систем охраны можно рассматривать три основных уровня интеграции:

1 - применение ТС ОПС со средствами и системами КУД (условное обозначение ИСО-1);

2 - применение ТС ОПС со средствами и системами ЗТО (условное обозначении ИСО-2); // замкнутое телевидение охраны

3 - применение ТС ОПС со средствами и системами КУД и ЗТО (условное обозначение ИСО-З).

В дополнение можно рассматривать интеграцию по точкам (месту) объединения выполнения определенных функций устройств, приборов и других составляющих ИСО.

Подобными точками могут быть:

- аппаратно-программные средства, обеспечивающие контроль состояния и управления охраны объекта с поста, пункта охраны объекта или пункта централизованного наблюдения вневедомственной охраны;

- приборы, например, приемно-контрольные адресные охранные панели или контроллеры систем КУД, выполняющие ограниченные функции интеграции.

Формирование интеграции в первом варианте также может быть выполнено в нескольких исполнениях, например, в виде специализированной системы, обеспечивающей функции и технические характеристики по одному из уровней ИСО комплектом приборов, устройств с единым программным обеспечением и с определенными способами защиты от НСД к информации.

Система может быть построена из подсистем ТС ОПС, КУД, ЗТО, ПО и других возможных подсистем, например, подсистемы конфигурации объекта.

Другое исполнение может быть выполнено объединением отдельных систем ТС ОПС, КУД и ЗТО на уровне центрального компьютера с разработанным специально программным обеспечением, также имеющим определенные способы защиты от НСД к информации.

Формирование интеграции во втором варианте может осуществляться на промежуточных участках охраны объекта с последующей передачей сигналов и информации на пункт охраны или при организации автономной охраны.

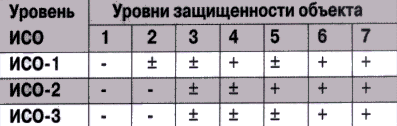

Важным моментом является установление показателей обеспечения комплексной охраны объектов ИСО, к которым можно отнести следующие:

а) уровень сертифицированных изделий как минимально допустимое количество не сертифицированных устройств, приборов;

б) интегрированный показатель надежности;

в) минимальный срок службы без замены устройств, приборов и с возможной заменой отдельных по установленному регламентом режиму по обслуживанию, без проведения дополнительно монтажно-наладочных работ;

г) предоставление возможности обеспечения местного или централизованного контроля состояния объекта службами охраны;

д) обеспечение охраны требуемого количества объектов, зон с установленным режимом контроля доступа;

е) обеспечение защиты от прогнозируемых несанкционированных действий;

ж) вид канала связи, контроль линии связи;

з) обеспечение контроля работоспособности, режимов ИСО;

и) обеспечение требуемого объема и вида представления информации с обязательной ее регистрацией и хранением мер по защите от несанкционированного доступа;

к) дальность передачи информации;

л) выполнение требований по электромагнитной совместимости;

м) потребляемая мощность в основных режимах работы и резервирование питания;

н) выполнение требований техники безопасности, электробезопасности.

Показатели обеспечения комплексной охраны должны использоваться при:

- установлении технических показателей всех приборов, устройств, средств, входящих в интегрированные системы охраны;

- разработке методов и методик испытаний интегрированных систем охраны и их составных частей;

- выборе и оценке технических средств охранной сигнализации, средств и системы ЗТО и КУД;

- разработке показателей страхования объектов, оборудованных интегрированными системами охраны.

Показатели обеспечения комплексной охраны также должны применяться при:

- выборе и оценке технических средств и систем охранной сигнализации, средств и систем ЗТО и КУД при организации комплексной охраны объектов;

- подготовке и реализации проектных решений по оборудованию объектов интегрированными системами охраны;

- оценке технико-экономических показателей при внедрении интегрированных систем охраны;

- оценке возможности страхования объекта страховыми компаниями;

- оценке интегрированных систем охраны в системе комплексной охраны объектов.

Для установления характеристик по уровням защищенности объекта могут быть использованы вышеуказанные три уровня обнаружения при обеспечении требований по классам технических средств охраны в ИСО.

Изложенные предложения касаются важного вопроса по разработке технических требований на интегрированные системы охраны, крайне необходимых для их сертификации, и подлежат рассмотрению и обсуждению специалистами и организациями, заинтересованными в их создании.

Таблица 3. применение уровней ИСО по уровням защищенности объекта

Средства ТСО:
