5 Технические средства защиты информации

21. Методика оценки защищенности помещения от утечки акустической информации. Пассивные методы защиты акустической информации. Свойства акустических материалов. Методы активного подавления распространяющегося акустического сигнала по элементам конструкций здания. Генераторы акустического зашумления: виды, принцип работы

-«Временная методика оценки защищенности помещений от утечки речевой конфиденциальной информации по акустическому и виброакустическому каналам», Гостехкомиссия России, Москва, 2002

-«Временная методика оценки помещений от утечки речевой конфиденциальной информации по каналам электроакустических преобразований во вспомогательных технических средствах и системах», Гостехкомиссия России, Москва, 2002

Пассивные методы защиты акустической информации.

К пассивным методам защиты относится повышение звукоизоляции стен, усиление окон и дверей. Звукоизоляция обеспечивается с помощью архитектурных и инженерных конструкций: звукоизолирующих ограждений поме­щений и зданий, экранов, кабин, кожухов.

Звукоизолирующие ограждения помещений и зданий — это стены, перекрытия, перегородки, окна, двери, имеющие по пери­метру контакты с другими ограждениями.

Звукоизоляция ограждающей конструкции, содержащей нес­колько элементов, должна оцениваться звукоизоляцией наиболее слабого элемента. Такими элементами чаще бывают однослойные плоские ограждения. Для повышения величины ослабления на плоское ограждение наносят слой звукопоглощающего матери­ала, которое увеличивает звукоизоляцию за счет дополнительно­го ослабления звука в звукопоглощающем материале и повышения общей массы составного ограждения.

Для повышения звукоизоляции применяют также многослой­ные ограждения, чаще двойные. Они состоят из двух однослой­ных поверхностей, разделенных в простейшем случае воздушным слоем. Между поверхностями, соединенными ребрами жесткости, помещают различные звукопоглощающие материалы.

Одними из наиболее слабых звукоизолирующих элементов ог­раждающих конструкций выделенных помещений являются двери и окна. Двери имеют существенно меньшие по сравнению с основ­ными ограждающими конструкциями поверхностные плотности, а также зазоры и щели. Стандартные двери не удовлетворяют требо­ваниям по защите информации в помещениях от подслушивания.

Повышение звукоизоляции дверей обеспечивается:

-устранением щелей между дверью и дверной коробкой путем применения уплотняющих прокладок из резины, порога или ре­зинового фартука между дверью и полом;

-применением для дверного полотна более плотных пород дере­ва, увеличением толщины дверного полотна и обивки его де­рматином или аналогичным материалом по слою войлока или ваты с валиком по периметру двери;

-установкой звукоизолирующей двери, выполненной в виде мно­гослойного дверного полотна с размещением между слоями зву­коизолирующего материала;

-установкой двойных дверей с тамбуром между ними шириной 20-30 см.

Уплотнение притворов повышает звукоизоляцию дверей на 5-10 дБ. Однако необходимо учитывать, что в процессе эксплуатации в результате обжатия, износа, затвердевания резиновых прокладок звукоизоляция снижается. Дополнительные меры повышают зву­коизоляцию дверей на 10-15 дБ, а применение тамбуров увеличи­вает ее примерно на 20 дБ.

Следовательно, для защиты информации необходимо приме­нять либо специально разработанные звукоизолирующие двери, либо двойные двери с тамбуром. При этом целесообразно при­менять утяжеленные полотна дверей, обивать их материалами со слоями ваты или войлока, использовать дополнительные уплотнительные прокладки, герметизирующие наплавы, валики и т. п. При организации тамбуров дверей звукоизоляцию повышает уплотне­ние щелей над полом при отсутствии порогов, а также полезна об­лицовка внутренних поверхностей тамбура звукопоглощающими покрытиями.

Окна, занимающие для обеспечения освещенности достаточно большие площади ограждающих конструкций помещений, часто являются, так же как и двери, элементом среды распространения потенциальных каналов утечки информации.

Звукоизоляция одинарного остекления соизмерима со звукоизоляцией одинарных дверей и недостаточна для надежной защиты информации в помещении.

Повышение звукоизоляции оконных проемов достигается:

• уплотнением притворов переплетов путем подгонки частей переплета между собой, уплотнением стекол с помощью прокладок из резины;

• применением уплотняющих прокладок между переплетом и коробкой, обеспечивающих плотное закрытие окон;

• облицовкой периметра межстекольного пространства звукопоглощающим материалом;

• установкой оконных блоков с повышенной звукоизоляцией (с двойным и тройным остеклением).

Необходимо отметить, что увеличение числа стекол не всегда приводит к увеличению звукоизоляции в диапазоне частот речевого сигнала вследствие резонансных явлений в воздушных промежутках и эффекта волнового совпадения. Разработаны конструкции окон с повышенным звукопоглощением на основе стеклопакетов с герметизацией воздушного промежутка, с заполнением при пониженном давлении промежутка между стеклами различными газовыми смесями или созданием даже между ними вакуума. Уплотнение частей окон повышает их звукоизоляцию приблизительно на 10 дБ, при облицовке межстекольного пространства по периметру звукопоглощающим покрытием она увеличивается еще примерно на 5 дБ.

Побелка (окраска) потолков, навесные потолки, паркет (ламинат, линолеум), ковер (ковролин) на полу увеличивают звукоизоляцию перекрытий.

Для снижения опасного акустического сигнала в помещениях применяют также акустические экраны, размещаемые на пути распространения звука. Акустические экраны устанавливают на опасных направлениях распространения акустической волны с защищаемой информацией. Эффективность экрана повышается с увеличением соотношения его линейных размеров и длины акустической волны. Размеры экранов должны превышать более чем в 2-3 раза длину волны. Реально достигаемая эффективность акустических экранов, покрытых звукопоглощающими материалами, составляет 8-10 дБ.

Акустические экраны могут использоваться для дополнительной защиты дверей, окон, технологических проемов, панелей кондиционеров, отверстий воздушной вентиляции и других конструкций, имеющих не удовлетворяющую действующим нормам локальную звукоизоляцию. Применение акустических экранов целесообразно также для защиты акустической информации в помещениях временного использования, когда их капитальный ремонт нецелесообразен.

Для звукоизоляции по всем направлениям в ограниченном пространстве применяют кабины (для людей) и кожуха (для излучающих звуки механизмов и машин). Основное отличие звукоизолирующего кожуха от кабины заключается в необходимости обеспечения в кабине условий для пребывания в ней человека — вентиляции воздуха, освещения, средств связи.

Свойства акустических материалов

В зависимости от способа глушения звука глушители подразделяются на абсорбционные, реактивные и комбинированные.

В абсорбционных глушителях происходит звукопоглощение в материалах и конструкции, в реактивных — в результате отраже­ния звука обратно к источнику. Комбинированные глушители объ­единяют оба этих способа.

Звукопоглощение обеспечивается путем преобразования в звукопоглощающем материале кинетической энергии в тепло­вую. Звукопоглощающие материалы имеют волокнистое, зер­нистое или ячеистое строение с различной степенью жесткости. Поглощающая способность звукопоглощающих материалов обус­ловлена их пористой структурой, содержащей большое количест­во (не менее 75%) открытых сообщающихся между собой пор диа­метром не более 2 мм. Стенками пор создается большая удельная поверхность звукопоглощающих материалов, при взаимодействии с которой звуковые колебания преобразуются в тепловую энергию вследствие потерь на трение между частицами материала.

Методы активного подавления распространяющегося акустического сигнала по элементам конструкции здания

Необходимо сообщать вибрационные колебания элементам строительной конструкции, трубам отопления и воздухопроводам, стеклам с помощью генератора белого шума и равномерно распределить их по поверхностям зашумляемых элементов. Достигается это жёсткой установкой виброизлучателей на стены, потолок, пол, трубы, стекла защищаемого помещения и подачей на них мощного шумового сигнала.

Виброизлучатели для зашумления подразделяются на два вида: магнитодинамические и пьезокристаллические.

Конструкция магнитодинамического датчика напоминает конструкцию звукового динамика, у которого вместо диффузора массивная платформа. Корпус датчика навинчивается на штыревое крепление жестко, которое с помощью холодной сварки вмуровано в стену. Этим обеспечивается высокий КПД передачи колебаний датчика в защищаемую стену. Магнитодинамические датчики хорошо воспроизводят колебания в речевом диапазоне частот, генераторы для совместной с ними работы легко реализуются на интегральных усилителях, питание датчиков низковольтное.

К недостаткам конструкции магнитодинамических датчиков можно отнести высокое энергопотребление, необходимость согласования по сопротивлению с выходом генератора, наличие подвижных механических частей, что ведёт к ограниченному ресурсу работы и повышенной шумности в работе.

Конструкция пьезокристаллического датчика состоит из цилиндрического металлического корпуса, внутри которого вклеен пьезокристалл. В данном случае используется обратное свойство материала. Если на пьезокристалл подать напряжение, он начнёт сжиматься. Таким образом, при подаче на кристалл шумового сигнала он передаёт колебания корпусу датчика, а тот в свою очередь через крепление - в стену. Способы крепления у обоих видов датчиков одинаковы. К преимуществам такого типа датчиков можно отнести малые габариты, малое энергопотребление, отсутствие подвижных элементов, вследствие чего - повышенный ресурс работы и низкая шумность при работе.

К недостаткам данного типа датчиков надо отнести превышение резонансной частоты кристалла речевого диапазона, высокие - 100–120В питающие напряжения, в следствие чего - более сложную реализацию конструкции генератора.

К водопроводным трубам датчики крепятся с помощью хомутов, на стёкла окон датчики клеятся.

Радиус действия датчиков, как правило, не превышают величины 1.5-2м. При зашумлении всех плоскостей, труб, стёкол помещения приходится применять большое количество датчиков, кроме того, для создания более комфортных условий эксплуатации датчики надо располагать как можно ближе друг к другу и использовать их на малых мощностях. В результате число датчиков ещё увеличивается. Из-за большого количества датчиков, а следовательно, и увеличения применяемых генераторов виброакустическая защита помещений является одной из самых дорогих видов защит.

Генераторы акустического шума, их виды, принцип работы

Энергетическое скрытие акустических сигналов в соответс­твии с рассмотренными методами защиты информации обеспечи­вается путем применения способов и средств, уменьшающих энер­гию носителя на входе акустического приемника злоумышленника |или увеличивающих энергию помех.

Принцип защиты акустической информации с помощью шума очень прост. Специальное устройство, так называемый генератор, вырабатывает звуковые помехи, которые перекрывают полезные сигналы. При этом все "закладки" и "жучки" работают. Вот только их владельцы вместо осмысленной речи получают хаотический шум. Сегодня разработано немало программ, предназначенных для очистки записи от помех и восстановления изначальных полезных сигналов. Именно поэтому надежность защиты речевой информации очень сильно зависит от качества применяемого шумового сигнала.

Сегодня для защиты помещений от прослушивания используются различные типы шумов. Самый простой из них – белый. Белым шумом называется звук, в котором колебания разной частоты представлены в равной степени, то есть в среднем интенсивности звуковых волн разных частот примерно одинаковы. В качестве его природного примера можно привести шум бегущей воды, водопада и т. д.

Главными достоинствами генераторов белого шума являются их простота и, соответственно, дешевизна. К сожалению, минусов у них гораздо больше. Самый главный из них исходит из самого принципа действия прибора. Дело в том, что многие материалы и строительные конструкции обладают различным акустическим сопротивлением на разных частотах. А это значит, что для действительно надежной защиты нужно устанавливать достаточно значительную интенсивность шума.

Второй тип шума - окрашенный. В принципе он очень похож на белый, который и составляет его основу. Просто в нем появляется "обратная связь". Суть ее заключается в следующем. У генератора есть собственный микрофон. С его помощью он воспринимает разговор и анализирует его, выделяя составляющие. Ну а после этого с помощью встроенного эквалайзера устройство самостоятельно автоматически повышает или понижает уровень шума в той или иной полосе речевого диапазона. Это позволяет генератору увеличить интенсивность шума с частотой голосов собеседников и уменьшить интенсивность остальных помех. Такая технология позволяет поддерживать оптимальное соотношение шум/полезный сигнал и уменьшить, таким образом, отрицательные моменты работы людей в защищенном помещении.

Но самую надежную защиту разговоров от прослушивания дает речеподобный шум. Суть его заключается в создании помех, представляющих собой беспорядочное смешение отрывков разговоров, музыки и т. д. Сегодня разработано немало типов речеподобного шума. Однако наибольшее распространение получили три из них. Первый создается путем смешения фрагментов вещания трех радиостанций с одинаковым уровнем сигнала. Генерация второго типа шума тоже осуществляется с помощью радио. Правда, в нем выделяется один доминирующий сигнал, который смешивается с дополнительными.

Самым же эффективным считается третий тип речеподобного шума. Он создается прямо из защищаемого разговора путем многократного наложения его фрагментов друг на друга с разными уровнями интенсивности сигнала. Для примера можно рассмотреть генератор речеподобного шума X. Это устройство помимо электронного блока имеет в своем составе микрофон и колонки и работает следующим образом. Первые же звуки, произнесенные участниками конфиденциальных переговоров, улавливаются генератором и отправляются в блок преобразования. Там они подвергаются обработке, в процессе которой происходит умножение и деление их частотных составляющих. Получившаяся в результате этого процесса помеха озвучивается колонками. Шум смешивается со смысловым сигналом, отражается от стен, потолка и предметов интерьера и через какой-то промежуток времени снова улавливается микрофоном. Затем он опять поступает в блок преобразования, превращается в помеху и т. д. Таким образом, получается непрерывный процесс генерации очень эффективного речеподобного шума. Получив запись защищенного разговора, злоумышленник ничего не сможет разобрать даже с помощью специального программного обеспечения. Кроме того, помимо высокой надежности у рассмотренного генератора есть еще один плюс. Дело в том, что он работает только тогда, когда ведется беседа. Если же в помещении тихо, то и шумы не создаются.

Ну а теперь пришла пора подвести итоги. Генераторы шума действительно могут защитить разговоры от подслушивания. Правда, стоит отметить, что при этом собеседникам придется мириться с некоторыми неудобствами. Ведь им тоже будут мешать издаваемые устройством помехи. Именно поэтому генераторы шумовых помех многие недолюбливают. Между тем в некоторых случаях они совершенно незаменимы, например тогда, когда переговоры приходится проводить в помещениях, которые невозможно проверить на отсутствие акустических "закладок". Тем более если учитывать, что в последнее время были разработаны небольшие устройства, умещающиеся в маленькие чемоданчики, которые легко взять с собой и обезопасить, таким образом, себя даже на чужой территории.

22. Методы съема информации с линий связи. Обнаружение устройств несанкционированного съема информации с телефонных линий. Методы защиты информации в телефонных линиях. Защита от прослушивания. Защита от акустоэлектрического преобразования. Защита от высокочастотного навязывания.

Методы съёма информации с линии связи

Осуществляется с использованием электронных устройств перехвата речевой информации, которые подключаются к ТЛ последовательно, т.е. в разрыв одного из проводов, либо подключаются параллельно (одновременно к двум проводам), а также с помощью индукционного датчика. Питание осуществляется от ТЛ, а при бесконтактном подключении от автономного источника питания. Кроме того устройство может осуществлять запись речевой информации на магнитофон. Устройство записи также активизируется во время разговора. Защита информации от прослушивания телефонных разговоров осуществляется на семантическом уровне и на энергетическом уровне.

Обнаружение устройств несанкционированного съёма информации с телефонных линий

Методы контроля телефонных линий в основном основаны на том, что любое подключение к телефонным линиям вызывает изменение параметров – амплитуда напряжения тока, емкость, индуктивность, активного и пассивного сопротивления в линии. В зависимости от способа подключения к телефонной линии степень влияния устройства на изменение параметров линии будет различно. Линии построены по одному образцу – ввод линии в здание осуществлять магистральным многожильным кабелем до внутреннего распределяющего щита. От щита до каждого абонента разводка производится двухпроводным телефонным проводом. Для больших зданий – внутренняя разводка делается набором магистральных кабелей, от которых на расстоянии 20-30м разводка приводится двухпроводным телефонным кабелем. Любая 2х проводная линия характеризуется волновым сопротивлением.

Пассивное и активное сопротивление.

Волновое сопротивление магистрального кабеля от 130 – 160 Ом, а для проводов отмеченных марок – 220 – 320 Ом. Подключение средств съема информации к магистральному кабелю является маловероятным. Наиболее уязвимые места подключения – это входной распределительный щит, внутреннее распределительные колодки, открытые участки проводов, телефонные розетки и аппараты. Наличие современных внутренних мини-АТС не влияет на указанную ситуацию.

Основными параметрами закладок параллельного включения являются: входная емкость (20-1000пФ), входное сопротивление (сотни кОм), для закладок с последовательным включением - входное сопротивление (от 100 Ом – неск. МОм). Наиболее информативным легкоизмеряемым параметром телефонной линий – является напряжение при положенной и поднятой телефонной трубки. В состоянии, когда телефонная трубка положена в линию подается напряжение 60-64 В для отечественных АТС, в импортных 25-36 В. При поднятой трубке в линию от АТС поступает сигнал и напряжение в линии уменьшается и = 10-12В. Если к линии подключено перед-е устройство, то эти параметры изменяются. Кроме того при подключении к телефонной линии изменяется величина потребляемого тока. Наиболее эффективным методом определения факта несанкционированного подключения является измерение тока утечки при изменении напряжения в линии. Современные контроллеры позволяют определить не только факт подключения, но и способ подключения. Метод основан на скачкообразном увеличении тока утечки в тел. линии при скачкообразном включении передающего устройства. При положенной телефонной трубке в линию подается постоянное напряжение обратной полярности. Амплитуда постоянно увеличивается в определенном интервале, с шагом 1В в интервале 10-45В. В следствии этого напряжение в линии будет скачкообразно нарушаться. После каждого изменения амплитуды напряжение измеряется амплитуда тока утечки, значение сравнивается с предыдущем. Если разница амплитуд превысит пороговое значение, принимается решение о наличии несанкционированного подключения к линии.

Методы защиты информации в телефонных линиях

Защита информации от прослушивания телефонных разговоров осуществляется на семантическом уровне и на энергетическом уровне.

На семантическом уровне ЗИ достигается применением криптографических методов, направленных на исключение получения (выделения) информации даже при перехвате её приемником электрических сигналов.

Методы ЗИ на энергетическом уровне направлены на затруднение приема злоумышленником информационных сигналов путем уменьшения соотношения сигнала «сигнал/шум» до величины, которая обеспечивает невозможность выделения информационного сигнала при несанкционированном съеме информации.

Метод повышения напряжения

Заключается в поднятии напряжения в телефонной линии во время разговора и используется для ухудшения качества функционирования телефонных радиозакладок за счет перевода их передатчиков в нелинейный режим работы. При поднятии напряжения в линии до 18-24 В у телефонных радиозакладок с последовательным подключением вызывается «уход» несущей частоты и ухудшается разборчивость речи. У телефонных радиозакладок с последовательным подключением и кварцевой стабилизирующей частоты наблюдается уменьшение соотношения «сигнал/шум» на 3-10 дБ. Телефонные радиозакладки с параллельным подключением при использовании этого метода просто отключаются.

Метод обнуления

Предусматривает подачу во время разговора в линию постоянного напряжения, соответствующего напряжения в линии при поднятой телефонной трубке, но обратной полярности. Используется для нарушения функционирования электронных устройств перехвата информации с контактным подключением к линии и использующих линию в качестве источника питания. К таким устройствам относятся параллельные телефонные аппараты и телефонные радиозакладки.

Компенсационный метод

Используется для маскировки, т.е. скрытия речевых сообщений, передаваемых абоненту по телефонной линии. Метод обладает высокой эффективностью подавления всех известных средств несанкционированного съема информации.

Суть: при передаче скрываемого сообщения на приемной стороне в телефонную линию с помощью специального генератора подается маскирующая помеха с известным спектром; одновременно этот же маскирующий сигнал подается на один из входов двухканального адаптивного фильтра, на второй вход этого фильтра – аддитивная смесь принимаемого полезного сигнала и этого же помехового сигнала; аддитивный фильтр подавляет шумовую составляющую – он выделяет полезный сигнал; этот полезный сигнал подается на телефонный аппарат или устройство звукозаписи. Компенсационный метод маскировки реализован в “туман”, “щит”, “ирис”.

Метод выжигания

Реализуется путем подачи в линию высоковольтных импульсов напряжением > 1500 В. Эти импульсы приводят к электрическому выжиганию входных каскадов электронных устройств передачи информации и выжигают их блоки питания (для электронных устройств, гальванически подключаемых к телефонной линии). Естественно, что аппарат при выжигании отключается. Подача осуществляется 2 раза – для выжигания параллельно подключаемых устройств при разомкнутой телефонной линии и для выжигания последовательно подключаемых устройств при закороченной в центральном распределительном щитке здания телефонной линии. На отечественном рынке – много.

Метод синфазной НЧ маскирующей помехи

Суть метода заключается в подаче во время разговоров в каждый провод телефонной линии согласованных по амплитуде и фазе маскирующих помеховых сигналов речевого диапазона частот. Как правило, основная мощность помехи сосредоточена в диапазоне частот стандартного диапазона (300 – 3500 Гц). В телефонном аппарате эти помеховые сигналы компенсируют друг друга и не оказывают мешающего воздействия на полезный сигнал. Если же информация снимается с одного провода телефонной линии, то помеховый сигнал не компенсируется, а т.к. уровень помехи значительно превосходит полезный сигнал, то перехват информации становится невозможным. В качестве маскирующего помехового сигнала используются псевдослучайные последовательности импульсов речевого диапазона частот. Электрические устройства, реализующие синфазную НЧ маскирующую помеху, используются для подавления электронных устройств перехвата речевой информации с телефонной линии, подключаемых к телефонной линии последовательно в разрыв одного из проводников. Для подавления телефонных радиозакладок, диктофонов и устройств записи на основе использования цифровых методов, подключаемых к одному из проводов телефонной линии в разрыв с помощью информационного датчика.

Метод высокочастотной маскирующей помехи

Метод заключается в подаче во время разговора в телефонную линию широкополосного помехового сигнала в диапазоне высоких частот звукового диапазона (1020 кГц), ширина спектра – несколько кГц. Частоты маскирующих помеховых сигналов подбирается таким образом, чтобы после прохождения селективных цепей модулятора радиозакладки или микрофонного усилителя диктофона уровень этих помеховых сигналов оказался досточным для подавления полезного речевого сигнала, но в то же время чтобы эти сигналы не ухудшали качество телефонных разговоров. Чем ниже частота помехового сигнала, тем выше его эффективность и тем больше мешающего воздействия на полезный сигнал.

Для исключения воздействия маскирующего помехового сигнала на телефонный разговор в устройстве защиты устанавливается специальный низкочастотный фильтр с граничной частотой 3,4 кГц, который подавляет помеховые сигналы и не оказывает существенного влияния на прохождения полезных сигналов. Аналогичную роль выполняют полосные фильтры, которые устанавливаются на ГТС и пропускают сигналы, частоты которых удовлетворяют стандартному телефонному каналу. В качестве маскирующего сигнала используется псевдослучайная последовательность импульсов, а также широкополосные аналоговые сигналы типа «белый шум». Данный метод используется для подавления практически всех типов электронных устройств перехвата речевой информации и как (как контактного подключения к линии, так и бесконтактного с использованием индукционных датчиков). Однако эффективность подавления факторов съема, подключаемых с помощью индукционных датчиков ниже, чем средств контактного подключения к линии.

Метод ультразвуковой маскирующей помехи

Аналогичен рассмотренному выше. Отличие – в используемом диапазоне частот помехового сигнала ( >20 кГц, до 50-100 кГц).

Защита от акустоэлектрического преобразования

Для защиты телефонного аппарата от утечки по электроакустическому каналу используются пассивные и активные методы. К пассивным методам относится: ограничение, фильтрация опасных сигналов и отключение телефонного аппарата.

Возможность ограничения опасных сигналов основывается на нелинейных свойствах полупроводниковых элементов. В схеме ограничителя малых амплитуд используется два диода. Они имеют большое сопротивление до 100 Ком для токов малой амплитуды и наоборот имеют сопротивление 1 Ом для токов большой амплитуды, т.е. для полезных сигналов (они исключают прохождение опасных сигналов малой амплитуды в телефонную линию).

Рассмотрим активные методы защиты от утечки по электроакустическому каналу, они заключаются:

- в подаче в телефонную линию (при положенной телефонной трубке) маскирующего низкочастотного шумового сигнала (от 100 Гц до 10 Кгц). Это так называемый метод низкочастотной маскирующей помехи.

Такие устройства называются средствами линейного зашумления, они подключаются в разрыв телефонной линии, как правило, в близи корпуса телефонного аппарата. Шумовой сигнал подаётся в линию при положенной трубке, при снятии – подача в линию сигнала прекращается (название средств “МП-1А”, “МП-1Ц”).

Наряду с электроакустическими каналами утечки информации для прослушивания разговоров в помещении могут использоваться: электронные устройства перехвата речевой информации, которые используют в качестве канала передачи речевой информации телефонную линию. При этом передача информации может осуществляться как на низких частотах (речевой диапазон), так и на высоких до 10 Мгц. Одно из таких устройств называется телефонное ухо – предназначено для передачи информации по телефонной линии на низких частотах, включает в себя: микрофон, усилитель микрофонный, коммутатор электрический, устройство анализа состояния телефонной линии.

Защита от высокочастотного навязывания.

Методы и средства защиты телефонных линий должны быть направлены на исключение использования телефонных линий и телефонных аппаратов для этих целей. Один из способов повышения дальности перехвата информации заключается в использовании метода высокочастотного навязывания – который, может быть осуществлён путём контактного введения токов высокой частоты, от генератора подключённого с телефонной линии, частота навязывания от 30 Кгц до 10 Мгц.

Благодаря высокой частоте сигнал навязывания проходит не только в звонковую, но и в микрофонную и телефонную цепи и модулируется низкочастотным сигналом, получаемом в результате акустоэлектрического преобразования.

В силу того, что нелинейные элементы телефонного аппарата для высокочастотного сигнала представляют собой несогласованную нагрузку, промодулированный ВЧ сигнал отражается от этих элементов и распространяется в обратном направлении по линии.

Отражённый ВЧ сигнал принимается и обрабатывается в специальном приёмном устройстве, в этой схеме также используются устройства анализа телефонной линии. Дальность перехвата составляет несколько сот метров.

Средства подавления опасных сигналов размещаются в радиоэлектронном средстве или чаще включаются между защищаемым средством и проводами соответствующих информационных линий. Простейшим устройством отключения от линии является выключатель (тумблер), дополнительно устанавливаемый на телефонном аппарате. Более сложные устройства отключения содержат электромагнитные реле, которые подключают телефонный аппарат только при поднятии трубки или поступлении на аппарат с положенной трубкой сигнала вызова от другого абонента.

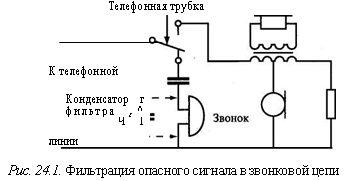

Простейшим фильтром является конденсатор, устанавливаемый в звонковую цепь телефонных аппаратов устаревшей (с электромеханическим звонком) конструкции (рис. 24.1). Емкость конденсатора выбирается такой величины, чтобы зашунтировать опасные сигналы, возникающие в обмотке катушки якоря звонковой цепи в результате воздействия на якорь акустических волн в звуковом диапазоне частот. Этот конденсатор оказывает на сигналы вызова частотой 25 Гц слабое влияние, так как частоты речевого сигнала значительно выше.

23. Методика оценки защищенности ОТСС от несанкционированного съема информации посредством ПЭМИН. ПЭМИ вычислительных устройств. Особенности ПЭМИ дисплеев. Методы защиты от несанкционированного съема информации посредством ПЭМИ. Пассивные средства защиты. Активные средства защиты. Генераторы электромагнитного зашумления: виды, принцип работы.

Методика оценки защищённости ОТСС от несанкционированного съёма информации посредством ПЭМИН.

На расстоянии 1 метра от антенны ставится исследуемый объект.

Общая характеристика информативных излучений

Как известно, работа средств вычислительной техники связана с коммутацией коротких импульсов токов и напряжений в сложных электрических цепях. Длительность и период повторения коммутируемых сигналов, в зависимости от назначения и принципа действия устройств, варьируется в широких пределах. Поэтому спектр побочных электромагнитных полей вблизи работающих устройств АСУ и ЭВТ, содержащий сведения об обрабатываемой информации, простирается от десятков герц до единиц мегагерц. Электрические и магнитные излучения в пространстве вокруг средства вычислительной техники создаются одиночными токонесущими проводами, токонесущими контурами (магнитные диполи), переменной разностью потенциалов между элементами устройств (электрические диполи), а также различными сочетаниями этих двух вариантов. Как правило, уровень побочных излучений невелик. Он определяется величиной токов (напряжений) коммутируемых импульсов, а также их длительностью и скоростью изменения фронтов и размерами паразитных излучателей.

Наиболее опасное, с точки зрения утечки информации, устройство — дисплей телевизионного типа. Буквенно-цифровая, графическая информация, отображаемая на экране дисплея, получается путем яркостной модуляции электронного луча индикатора. Модулятор яркости обычно имеет достаточно мощный выходной усилитель, с помощью которого изменяется напряжение на управляющем электроде электронно-лучевой трубки. Длительность импульса яркостной модуляции составляет величину порядка нескольких наносекунд, а фронт ~1 нс при амплитуде ~ 10 — 20 В. В результате в пространстве вокруг дисплея создаются электромагнитные поля, соответствующие последовательности импульсов. Эти побочные излучения можно принять, и после соответствующей обработки восстановить исходную информацию. Прием информативных излучений по каналу ПЭМИН от дисплеев телевизионного типа и восстановление информации облегчается в связи с частотной избыточностью (гармоники основной тактовой частоты) и временной избыточностью, так как последовательность импульсов периодически повторяется с частотой 50 — 75 Гц. Поэтому для предотвращения утечки (маскировки) информации по побочным электромагнитным каналам для дисплеев требуется наибольший уровень маскирующего сигнала.

Для персонального компьютера информативными ПЭМИН являются излучения, формируемые следующими цепями:

• цепь, по которой передаются сигналы от контроллера клавиатуры к порту ввода-вывода на материнской плате;

• цепи, по которым передается видеосигнал от видеоадаптера до электродов электронно-лучевой трубки монитора;

• цепи, формирующие шину данных системной шины компьютера;

• цепи, формирующие шину данных внутри микропроцессора, и т. д.

Соответственно неинформативными ПЭМИН являются излучения, формируемые следующими цепями:

• цепи формирования и передачи сигналов синхронизации;

• цепи, формирующие шину управления и шину адреса системной шины;

• цепи, передающие сигналы аппаратных прерываний;

• внутренние цепи блока питания компьютера и т. д.

Методы защиты от несанкционированного съёма информации посредством ПЭМИ.

Для предотвращения утечки информации по радиоэлектронным техническим каналам утечки информации, вызванных ПЭМИН на опасных направлениях применяют электромагнитные экраны. Физические процессы при экранировании отличаются в зависимости от вида поля и частоты его изменения.

Различают электрические экраны для экранирования электрического поля, магнитные для экранирования магнитного поля и электромагнитные — для экранирования электромагнитного поля. Способность экрана ослаблять энергию полей оценивается эффективностью экранирования (коэффициентом ослабления).

Аналитические зависимости эффективности экранирования определены для идеализированных (гипотетических) моделей экранов в виде бесконечно плоской однородной токопроводящей поверхности, однородной сферической токопроводящей поверхности и однородной бесконечно протяженной цилиндрической токопроводящей поверхности. Для других вариантов эффективность экранирования определяется с погрешностью, зависящей от степени их подобия гипотетическим.

1. При экранировании электрического поля электроны экрана под действием внешнего электрического поля перераспределяются таким образом, что на поверхности экрана, обращенной к источнику поля, сосредоточиваются заряды, противоположные по знаку зарядам источника, а на внешней (другой) поверхности экрана концентрируются одинаковые с зарядами источника поля.

Экранированием проводов решаются 2 задачи:

• уменьшение наводок на выходящие за пределы контролируемой зоны провода от электромагнитных излучений основных и вспомогательных технических средств и систем;

• снижение уровня электромагнитных излучений проводов информационных линий основных и вспомогательных технических средств и систем.

Экранирование провода несимметричного кабеля производится путем размещения его в экране— металлической (железной, медной, цинковой, свинцовой) трубе и металлической сетчатой оплетке (плетенке). Для экранирования электрической составляющей экран заземляется.

Компенсация полей проводов симметричного кабеля при его прокладке параллельно другим кабелям улучшается путем симметрирования проводов с помощью дополнительных емкостей или размещением жил в многожильном кабеле или жгуте таким образом, чтобы уменьшить их влияние друг на друга. Для этого измеряют емкости между проводами и установкой дополнительных конденсаторов добиваются равенства емкостей между проводами.

С помощью высокочувствительной и дорогостоящей радиоэлектронной аппаратуры возможен прием ПЭМИ и полное восстановление обрабатываемой компьютером информации. Частотный диапазон информационных излучений простирается от десятков килогерц до десятков гигагерц и определяется тактовой частотой, используемой вычислительной техники или других радиотехнических устройств. Например, для мониторов перехват информации возможен на частотах вплоть до 10-15 гармоники тактовой частоты, но максимум информационных излучений обычно приходится на диапазоны 100-350 МГц. Следует иметь в виду, что перехват информации возможен на каждой гармонике тактовой частоты, излучаемой в пространство с достаточной интенсивностью. Известно, что перехват побочных излучений с полным восстановлением информации на экране телевизионного устройства возможен на расстоянии до 100-150 м.

Кроме электромагнитных излучений вблизи устройств вычислительной техники всегда присутствуют квазистатические информационные магнитные и электрические поля, быстро убывающие с расстоянием, но вызывающие наводки на близко расположенные отходящие цепи (охранная сигнализация, телефонные провода, сеть питания, металлические трубы и т. д.). Такие поля существенны на частотах от десятков килогерц до десятков мегагерц. Перехват информации в этом случае возможен при непосредственном подключении приемной аппаратуры к этим коммуникациям за пределами охраняемой территории.

Наиболее опасными устройствами вычислительной техники с точки зрения утечки информации по ПЭМИ являются мониторы с разверткой изображения телевизионного типа. Использование криптографических методов защиты возможно только при межмашинном обмене информацией или при ее обработке и не используется при выводе информации на оконечные устройства (дисплей, принтер, накопитель).

Наряду с организационными, программными и криптографическими способами защиты информации для исключения возможностей ее перехвата по ПЭМИ применяются следующие технические варианты:

– доработка устройств вычислительной техники с целью минимизации излучений;

– электромагнитное экранирование устройств или помещений, в которых расположена вычислительная техника;

– активная радиотехническая маскировка.

Доработка устройств вычислительной техники позволяет существенно уменьшить уровень информационных излучений, однако полностью устранить их не удается. Стоимость выполнения этих работ обычно соизмерима со стоимостью защищаемой вычислительной техники. Грамотно выполненное электромагнитное экранирование является радикальным способом защиты информации от перехвата по радиотехническому каналу, но требует значительных капитальных затрат и регулярного контроля эффективности экранирования. Кроме того, полное электромагнитное экранирование вносит дискомфорт в работу обслуживающего вычислительную технику персонала, а сделать экранированные помещения в офисах коммерческих фирм обычно не представляется возможным. Активная радиотехническая маскировка побочных электромагнитных излучений заключается в формировании и излучении в непосредственной близости от устройств вычислительной техники широкополосного шумового сигнала с уровнем, превышающим уровень информационных излучений во всем частотном диапазоне, где имеют место эти излучения, а также в осуществлении наводок (по эфиру), маскирующих шумовых колебаний в отходящие цепи.

Для осуществления активной радиотехнической маскировки ПЭМИ требуется устройство, создающее шумовое электромагнитное поле в диапазоне частот от десятков килогерц до 1000 МГц со спектральным уровнем, существенно превышающим уровни естественных шумов и информационных излучений средств вычислительной техники. В основу известных устройств подобного типа положен принцип нелинейной стохастизации колебаний, при котором шумовые колебания реализуются в автоколебательной системе не в следствие флуктуаций, а за счет внутренней сложной нелинейной динамики генератора. Сформированный генератором шумовой сигнал с помощью активной антенны излучается в пространство.

Осуществить это можно и более простыми методами. Один из них использует свойства последовательностей максимальной длины – М–последовательностей.

Использование устройств маскировки ПЭМИ помимо маскировки сигналов излучения со средств вычислительной техники, позволяет справляться и с несколькими иными задачами. А именно эти устройства позволяют блокировать работу боевых роботов. Кроме того, нельзя забывать о различных взрывных устройствах, которые так же управляются с использованием радиосвязи и могут быть локально заблокированы.

Пассивные средства защиты.

Экранирование.

Активные средства защиты.

Генераторы электромагнитного зашумления: виды, принцип, работы.

Генератор радиопомех ЛГШ-501 предназначен для работы в составе системы активной защиты информации (САЗ), обрабатываемой на объектах ЭВТ второй и третьей категорий. САЗ обеспечивает защиту информации от утечки по каналам ПЭМИН путем создания широкополосной шумовой электромагнитной помехи в диапазоне частот от 0,01 до 1800 МГц.

Принцип работы САЗ на базе генератора ЛГШ-501: создание на границе контролируемой зоны шумовой помехи, которая зашумляет побочные излучения защищаемого объекта.

Генератор может работать на две телескопические антенны и (или) на внешние антенны, смонтированные как три короткозамкнутых контура в виде петель из провода, уложенных по периметру трех взаимно перпендикулярных граней.

ЛГШ-501 питается от сети переменного тока напряжением 220 В и частотой 50 Гц. Устройство может эксплуатироваться круглосуточно.

Виды:

ГШ-1000М;

Бриз;

Скит-МШ;

Гром-ЗИ-4.

24. Защита информации от утечки по электрической сети. Причины появления информативного сигнала в электрической сети. Требования к заземлению. Обнаружение устройств несанкционированного съема информации, распространяющейся по электрической сети. Методы защиты электрической сети. Пассивные методы. Электрические фильтры. Активные методы. Генераторы зашумления электрической сети: виды, принцип работы

Утечка информации по цепям электропитания

К цепям, имеющим выход за пределы контролируемой зоны и в которые могут проникнуть опасные сигналы через паразитные связи любых видов, относятся, прежде всего, цепи электропитания. Поэтому предотвращение утечки информации по этим цепям явля­ется одной из задач инженерно-технической защиты информации.

Причинами возникновения электрических каналов утечки информации могут быть:

· наводки электромагнитных излучений технических средств приема, обработки, хранения и передачи информации (ТСПИ) на соединительные линии ВТСС и посторонние проводники, выходящие за пределы контролируемой зоны; · просачивание информационных сигналов в цепи электропитания ТСПИ; · просачивание информационных сигналов в цепи заземления ТСПИ.

Наводки электромагнитных излучений ТСПИ возникают при излучении элементами ТСПИ (в том числе и их соединительными линиями) информационных сигналов, а также при наличии гальванической связи соединительных линий ТСПИ и посторонних проводников или линий ВТСС. Уровень наводимых сигналов в значительной степени зависит от мощности излучаемых сигналов, расстояния до проводников, а также длины совместного пробега соединительных линий ТСПИ и посторонних проводников.

Пространство вокруг ТСПИ, в пределах которого на случайных антеннах наводится информационный сигнал выше допустимого (нормированного) уровня, называется (опасной) зоной 1.

Случайной антенной является цепь ВТСС или посторонние проводники, способные принимать побочные электромагнитные излучения.

Случайные антенны могут быть сосредоточенными и распределенными. Сосредоточенная случайная антенна представляет собой компактное техническое средство, например телефонный аппарат, громкоговоритель радиотрансляционной сети и т.д. К распределенным случайным антеннам относятся случайные антенны с распределенными параметрами: кабели, провода, металлические трубы и другие токопроводящие коммуникации.

Просачивание информационных сигналов в цепи электропитания возможно при наличии магнитной связи между выходным трансформатором усилителя (например, УНЧ) и трансформатором выпрямительного устройства. Кроме того, токи усиливаемых информационных сигналов замыкаются через источник электропитания, создавая на его внутреннем сопротивлении падение напряжения, которое при недостаточном затухании в фильтре выпрямительного устройства может быть обнаружено в линии электропитания. Информационный сигнал может проникнуть в цепи электропитания также в результате того, что среднее значение потребляемого тока в оконечных каскадах усилителей в большей или меньшей степени зависит от амплитуды информационного сигнала, что создает неравномерную нагрузку на выпрямитель и приводит к изменению потребляемого тока по закону изменения информационного сигнала.

Просачивание информационных сигналов в цепи заземления. Кроме заземляющих проводников, служащих для непосредственного соединения ТСПИ с контуром заземления, гальваническую связь с землей могут иметь различные проводники, выходящие за пределы контролируемой зоны. К ним относятся нулевой провод сети электропитания, экраны (металлические оболочки) соединительных кабелей, металлические трубы систем отопления и водоснабжения, металлическая арматура железобетонных конструкций и т.д. Все эти проводники совместно с заземляющим устройством образуют разветвленную систему заземления, на которую могут наводиться информационные сигналы. Кроме того, в грунте вокруг заземляющего устройства возникает электромагнитное поле, которое также является источником информации.

Перехват информационных сигналов по электрическим каналам утечки возможен путем непосредственного подключения к соединительным линиям ВТСС и посторонним проводникам, проходящим через помещения, где установлены ТСПИ, а также к их системам электропитания и заземления. Для этих целей используются специальные средства радио- и радиотехнической разведки, а также специальная измерительная аппаратура.

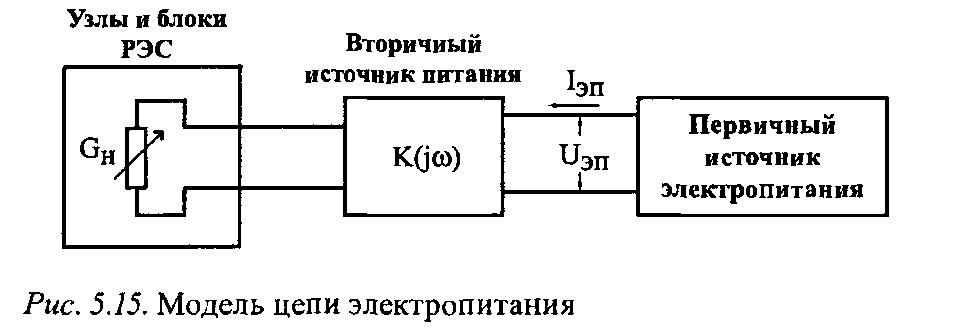

Так как цепи электропитания выходят за пределы охраняемой зоны, то распространение по ним опасных сигналов создает угро­зу безопасности защищаемой информации. Существуют, по край­ней мере, 4 причины появления опасных сигналов в цепях элект­ропитания.

Первой причиной является наведение в них ЭДС полями НЧ и ВЧ побочных излучений ОТСС.

Вторая причина обусловлена модуляцией тока электропитания токами радиоэлектронного средства (РЭС). Иллюстрирующая эту причину модель представлена на рис. 5.15.

В соответствии с третьей причиной опасный сигнал может по­пасть в цепи электропитания через паразитные связи элементов схемы и элементов блока питания. Например, между первичной и вторичной обмотками сетевого (силового) трансформатора сущес­твуют индуктивная и емкостная паразитные связи, через которые опасные сигналы могут поступать от узлов и блоков РЭС в цепи электропитания без существенного ослабления его сердечником трансформатора.

Четвертая причина вызвана процессами в импульсных блоках питания РЭС, которые применяются вместо традиционных бло­ков питания с силовыми трансформаторами для частоты 50 Гц. Силовой трансформатор низкой частоты традиционного блока пи­тания имеет большие габариты и вес, которые сдерживают ми­ниатюризацию бытовой и профессиональной радиоаппаратуры.

В современных импульсных блоках питания напряжение 220 В от первичного источника коммутируется электронным клю­чом, управляемым импульсным генератором с частотой повторе­ния импульсов порядка 100 кГц. Высокочастотное питающее на­пряжение подается на импульсный трансформатор, выпрямитель, стабилизатор и фильтр блока питания с существенно меньшими габаритами и весом.

Однако высокочастотный ток, протекающий через ключ, имеет сложную форму и, соответственно, широкий спектр. Этот спектр может содержать составляющие, образующиеся в результа­те комбинаций сигналов импульсного генератора и информацион­ных сигналов, проникающих через паразитные связи из узлов РЭС в элементы блока питания. Высокая частота этих опасных сигна­лов обеспечивает условия для их излучения в эфир с уровнем, до­статочным для обнаружения и приема на удалении нескольких де­сятков метров.

Утечка информации по цепям заземления

Опасные сигналы в цепях заземления возникают по двум при­чинам:

• наведение в цепях заземления ЭДС полями побочных электро­магнитных излучений;

• протекание тока заземления по контуру заземления.

Опасный сигнал может быть «снят» с цепи заземления индук­тивным способом или с сопротивления, включенного последова­тельно в эту цепь. Так как обычно к одной шине заземления под­ключается несколько радиоэлектронных средств, то протекающие по ней токи представляют собой смесь токов разных источников. Поэтому выделение в этой смеси опасных сигналов из определен­ного помещения возможно в принципе, но связано с выполнением ряда условий, в том числе с обеспечением отношения сигнал/поме­ха, необходимым для выделения информации с требуемым качеством. Помехи представляют собой не только тепловые шумы, но и сигналы других радиоэлектронных средств.

Предотвращение утечки информации по цепям электропитания и заземления

Меры по предотвращению утечки защищаемой информации по цепям электропитания должны:

• устранить проникновение сигналов с защищаемой информации через блоки электропитания основных технических средств и систем в цепи электропитания;

• снизить до допустимого уровня наводки НЧ и ВЧ излучений с защищаемой информацией на провода цепей электропитания;

• подавить электрические сигналы в цепях электропитания до выхода их из контролируемой зоны.

Для устранения проникновения опасных сигналов в цепи элек­тропитания через емкостные и индуктивные связи блока питания применяют способы, направленные на снижение значений этих па­разитных связей. С этой целью изменяют компоновку (взаимное расположение) деталей блока питания таким образом, чтобы минимизировать длину токопроводящих параллельных элементов и увеличить между ними расстояние, а также экранируют излучающие поля детали. Наибольшие паразитные связи возникают между первичной и вторичной обмотками силового трансформатора, преобразующего напряжения первичного источника питания в напряжения питания элементов схемы радиоэлектронного средства. С целью снижения их до допустимых значений применяют следующие способы:

• первичную и вторичную обмотку располагают на разных час­тях магнитопровода сердечника трансформатора;

• между первичной и вторичной обмотками, размещаемыми на одной катушке, устанавливается заземленный экран из медной фольги толщиной не менее 0,2 мм;

• первичная обмотка размещается в заземленном экране;

• обмотки трансформатора размещаются в индивидуальные за­земленные экраны, между которыми также устанавливается за­земленный экран.

В целях активного подавления опасных сигналов, проникаю­щих через блоки питания и наводимые в проводах силовых кабелей, цепи электропитания зашумляют. Для этого подается в прово­да силовых кабелей речеподобный шумовой сигнал, который фор­мируется из белового шума с помощью соответствующих филь­тров.

Для исключения распространения высокочастотных опасных сигналов по цепям электропитания при их выводе из выделенных помещений устанавливаются фильтры питания, линейные и развя­зывающие сетевые фильтры. Фильтры питания обеспечивают за­тухание опасных сигналов в полосе 20 кГц-1 ГГц не менее 60 дБ. Они выпускаются на рабочее напряжение 127-500 В и рабочий ток 1-70 А. Так как в фильтрах, пропускающих большой ток, применя­ются индуктивности (катушки) из толстого провода, то вес их мо­жет достигать десятки кг.

Кроме указанных технических мер для предотвращения утеч­ки информации по цепям электропитания необходимо обеспечить следующие требования и рекомендации к системе электропитания организации:

• электрические установки и кабели должны быть установлены в пределах контролируемой зоны;

• электропитание осуществляется от устройств, обеспечивающих электромагнитную развязку сети электропитания от промышленной электросети, в том числе сертифицированные агрегаты бесперебойного питания, проводные сетевые помехоподавляющие фильтры, системы двига­тель-генератор и (или) проводится активное зашумление цепей электропитания; электропитание может осущест­вляться от подстанции в контролируемой зоне, подача электроэнергии от трансформаторной подстанции до си­ловых щитов производится экранированным силовым кабелем, а распределительные устройства и силовые щиты закрываются на замок и опечатываются.

Меры по предотвращению утечки информации по цепям за­земления направлены на снижение величины паразитной гальва­нической связи между заземляемыми радиоэлектронными средст­вами и уменьшением площади магнитных рамок, образуемых це­пями заземления. При этом эти используемые меры не должны уве­личивать сопротивление цепей заземления.

При выборе схемы заземления следует учитывать, что наибо­лее часто используемое последовательное заземление (рис. 12.6 а)) имеет наибольший коэффициент гальванической паразитной свя­зи. Низкочастотные средства, размещенные на небольшом рас­стоянии друг от друга, рекомендуется заземлять в одной точке (рис. 12.6 б)), в остальных случаях целесообразно применять мно­готочечное заземление (рис. 12.6 в)).

С целью исключения снятия информации с токов, растекаю­щихся в земле, заземлители размещаются внутри контролируемой зоны на удалении не менее 2-3 м от ее границы (забора).

25. Закладные устройства. Виды закладных устройств. Радиозакладки: схемотехнические решения, параметры. Диктофоны: виды, принцип работы. Демаскирующие признаки радиозакладок и диктофонов. Способы, средства обнаружения и локализации радиозакладок и диктофонов. Способы подавления сотовой связи

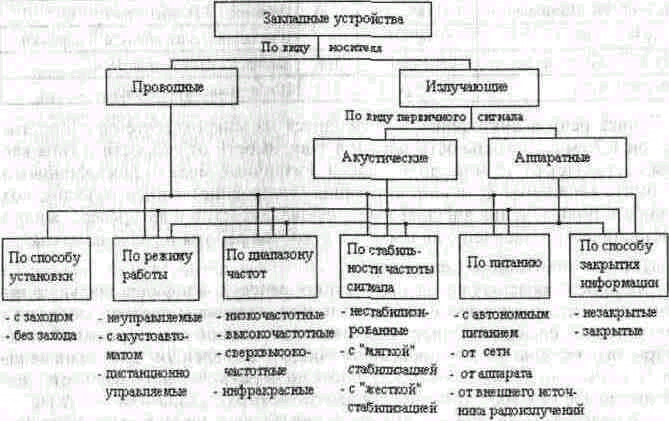

Виды закладных устройств

Радиозакладки: схемотехнические решения, параметры:

Параметры ЗУ:

1 Тип датчика (Микрофонный, Контактного типа (вибродатчик));

2 Принцип построения (Классические передающие устройства, Полуактивные типа «аудио-транспондеров», Полуактивные типа эндовибраторов);

3 Вид исполнения (Обычные (отдельные модули), Камуфлированные);

4 Место установки (В предметах интерьера, В конструкциях здания, В электро-, радиоприборах и электросети 220 В, В телефонных аппаратах, ВТСС и их соединительных линиях);

5 Способ передачи информации (Без передачи информации (перехваченная информация записывается на специальные цифровые накопители, например, на flash-память), По радиоканалу (радиозакладки), По оптическому каналу в инфракрасном диапазоне длин волн (ИК-закладки), По сети электропитания напряжением 220 В (сетевые закладки), По телефонной линии, По специально проложенной проводной линии);

6 Способ управления передатчиком (Неуправляемые (включение передатчика осуществляется подключением источника питания), Управляемые системой типа VAS (акустопуском), Дистанционно управляемые);

7 Способ функционирования (Автономные, Использующие для передачи информации сети сотовой связи, Использующие для передачи информации сети беспроводного доступа, например, Bluetooth, Wi-Fi или WiMAX, Использующие для передачи информации сети АТС (закладки типа «телефонного уха»));

8 Способ накопления информации (Без накопления, С промежуточным накоплением (с коротким и длительным временем накопления));

9 Способ кодирования информации (Без кодирования информации, С аналоговым скремблированием сигнала, С цифровым шифрованием информации);

10 Используемый для передачи диапазон длин волн (НЧ диапазон (километровые волны), СЧ диапазон (гектометровые волны), ВЧ диапазон (декаметровые волны), ОВЧ диапазон (метровые волны), УВЧ диапазон (дециметровые волны), GHz диапазон (l < 30 см));

11 Вид используемых сигналов (Простые аналоговые сигналы (AM, NFM, WFM модуляции), Цифровые сигналы с частотной модуляцией (FSK, FFSK, GMSK), Сложные шумоподобные сигналы с фазовой модуляцией (PSK, BPSK, QPSK и т.п.), Сигналы с псевдослучайной перестройкой несущей частоты (ППРЧ), Сверхширокополосные сигналы (с шириной спектра ΔF_c ≥ 500 Мгц) с время-импульсной модуляцией, фазовой манипуляцией и т.д.);

12 Тип источника питания (От аккумуляторов, От электросети 220 В, От телефонной линии, От соединительной линии системы охранной, пожарной сигнализации, охранного телевидения, системы контроля и управления доступом и т.п, От внешнего источника радиоизлучения);

13 мощность излучения (малая-до10мВт, средняя-до100 мВт, большая, с регулир. мощностью);

14 стабилизация частоты (нестабилизированные, схемостабилиз, кварцевая стабилизация).

Диктофоны: виды, принцип работы:

Диктофоны по принципам работы делятся на кинематические (с лентопротяжным механизмом для обеспечения записи на магнитную ленту или металлическую проволоку) и цифровые.

Кинематические диктофоны для скрытого подслушивания отличаются от бытовых и профессиональных демаскирующими признаками с пониженной информативностью. Это достигается:

• уменьшением в результате прецизионного изготовления механических узлов акустических шумов лентопротяжного механизма;

• минимизацией ПЭМИ за счет исключения из электрической схемы генераторов подмагничивания и стирания (ГПС);

• экранированием электромагнитного излучения коллекторного двигателя;

• возможностью подключения выносного микрофона;

Запись речи в диктофонах производится на микрокассете со скоростью 2,4 или 1,2 см/с.

В цифровых диктофонах лентопротяжный механизм отсутствует, а запись речевой информации производится в цифровой форме на полупроводниковых запоминающих устройствах.

Демаскирующие признаки диктофонов:

• акустические шумы лентопротяжного механизма;

• ПЭМИ ГПС;

• электромагнитное излучение коллекторного двигателя;

• высокочастотные излучения, создаваемые импульсами тактовой частоты аналого-цифрового преобразователя и полупроводниковой памяти (цифровые).

Демаскирующие признаки закладок:

Проводные микрофонные системы:

1. Тонкий провод неизвестного назначения, подключенный к малогабаритному микрофону

2. Наличие в линии или проводе неизвестного назначения постоянного низковольтного напряжения и низкочастотного сигнала

Некамуфлированные акустические закладки:

1. Малогабаритный предмет неизвестного происхождения

2. Одно или несколько отверстий малого диаметра в корпусе

3. Наличие автономного источника питания

4. Наличие полупроводниковых элементов

5. Наличие в устройстве проводников или других посторонних деталей

Для камуфлированных акустических закладок:

1. Демаскирующие признаки обнаруживаются в основном при разборке устройства по наличию дополнительных системных элементов

2. Наличие закамуфлированной антенны

Дополнительные демаскирующие признаки:

Акустические:

1. Радиоизлучение с модуляцией

2. Наличие небольшого отрезка провода

Составные акустические закладки:

1. Наличие в линии электропитания высокочастотного сигнала

2. Наличие тока утечки при всех отключенных потребителях

3. Отличие ёмкости линии от типовых значений при отключении линии и всех потребителей

Для телефонных радиозакладок:

1. Радиоизлучение с информационным сигналом

2. Отличие сопротивления телефонной линии от бесконечности при отключении от щитка и телефонной линии

3. Отличие сопротивления телефонной линии от типового значения при отключении аппаратов и закорачивании на щитке

4. Падение напряжения в линии при положенной и поднятой трубке

5. Наличие тока утечки при отключенном телефоне

Для акустических и телефонных закладок с передачей на высокой частоте:

1. Сигналы высокой частоты в линии

Закладки типа «телефонное ухо» (работают в режиме ожидания)

1. Признаки такие же как и у телефонных закладок

2. Подавление (непрохождение) 1-2 вызывных звонков

Для полуактивных акустических радиозакладок

1. Облучение помещения направленным мощным излучением

2. Наличие переизлучённого зондирующего излучения

Способы и средства обнаружения закладок и диктофонов:

1. Специальное обследование выделенных помещений визуально и с помощью вспомогательных приборов (зеркало, фонари)

2. Поиск радиозакладок с использованием индикаторов поля, радиочастотомеров и интерсепторов

3. Поиск радиозакладок с использованием сканерных приёмников и анализаторов спектра

4. Поиск радиозакладок с помощью программно-аппаратных комплексов контроля

5. Поиск портативных звукозаписывающих устройств с использованием детекторов диктофонов

6. Поиск портативных звукозаписывющих устройств с помощью детекторов видеокамер

7. Поиск закладок с помощью нелинейных локаторов

8. Поиск закладок с использованием рентгеновских комплексов

9. Проверка с использованием ВЧ пробника линий электропитания, радиотрансрилующих и телефонной связи.

10. Измерение параметров линий связи, электропитания и т.д.

Способы подавления сотовой связи:

1. использование устройств блокирования сотовой связи;

2. экранирование помещения;
