  1. Зависимый и независимый допуски.

Допуски расположения или формы могут быть зависимыми или независимыми. Зависимый допуск — это допуск расположения или формы, указываемый на чертеже в виде значения, которое допускается превышать на величину, зависящую от отклонения действительного размера рассматриваемого элемента от максимума материала. Зависимый допуск - переменный допуск, его минимальное значение указывается в чертеже и допускается превышать за счет изменения размеров рассматриваемых элементов, но так, чтобы их линейные размеры не выходили за пределы предписанных допусков. Зависимые допуски расположения, как правило, назначают в тех случаях, когда необходимо обеспечить собираемость деталей, сопрягающихся одновременно по нескольким поверхностям. В отдельных случаях при зависимых допусках имеется возможность перевести деталь из брака в годные путем дополнительной обработки, например, развертыванием отверстий. Как правило, зависимые допуски рекомендуется назначать для тех элементов деталей, к которым предъявляются только требования собираемости. Зависимые допуски обычно контролируют комплексными калибрами, которые являются прототипами сопрягаемых деталей. Эти калибры только проходные, они гарантируют беспригоночную сборку изделий.

  1. Обозначение параметров шероховатости на чертежах.

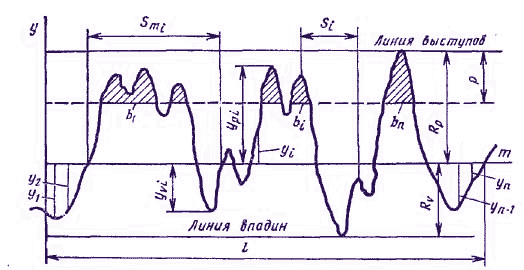

Согласно ГОСТ 2789—73 (СТ СЭВ 638—77), который полностью соответствует международной рекомендации по стандартизации ИСО Р 468, шероховатость поверхности изделий независимо от материала и способа изготовления (получения поверхности) можно оценивать количественно одним или несколькими параметрами: средним арифметическим отклонением профиля Ra, высотой неровностей профиля по десяти точкам Rz, наибольшей высотой неровностей профиля Rmах, средним шагом неровностей Sm, средним шагом местных выступов профиля S, относительной опорной длиной профиля tp (p — значение уровня сечения профиля, рис 5.14). Параметр Ra является предпочтительным.

Параметр Ra хар-т сред.высоту всех неровностей профиля, Rz – сред.высоту наибольших неровностей, Rmах – наиб. высоту профиля. Шаговые параметры Sm, S и tp введены для учета различной формы и взаимного расположения характерных точек неровностей. Эти параметры позволяют также нормировать спектральные характеристики профиля.

  1. Виды нагружения колец подшипников качения.

Виды нагружения колец подшипников качения.

Нагружения колец бывают:

1.местная

2.циркуляционная

3.колебательное

При местном нагружении кольцо воспринимает постоянную по направлению результирующую радиальную нагрузку Fr. Лишь ограниченным участкам окружность дорожки качения и передает соответствующему ограниченному участку посадочного пов-ти вала или корпуса.

При цирк-м кольцо воспринимает Fr последовательно всей окружностью дорожки качения и передает ее всей посадочной пов-тью вала или корпуса.

При колебательном движении невращ-ся кольцо воспринимает Fr , ограниченным участкам окружности дорожки кач-я и передает ее соотв-му участку.

  1. Выбор посадок подшипников качения на вал и в отверстие корпуса.

Выбор посадок подшипников на вал и в отверстие корпуса производят в зависимости от вида нагружения, т.е. от того, вращается или не вращается данное кольцо относительно действующей на него радиальной нагрузки, а также от величины, направления и интенсивности действующих нагрузок.

Под радиальной нагрузкой следует понимать равнодействующую всех радиальных сил, воздействующих на подшипник или тела качения.

В соответствии с условиями работы различают следующие основные виды нагружения колец подшипника: местное, циркуляционное и колебательное.

Местное погружение кольца - нагружение, при котором действующая на подшипник результирующая радиальная нагрузка постоянно воспринимается одним и тем же ограниченным участком дорожки качения этого кольца (в пределах зоны нагружения) и передается соответствующему участку посадочной поверхности вала или корпуса. Кольцо может быть неподвижно относительно действующей на него нагрузки или кольцо и нагрузка участвуют в совместном вращении. На рис. 34 представлены случаи местного нагружения колец (а - наружного, б - внутреннего) с соответствующими эпюрами нормальных напряжений на посадочных поверхностях.

Циркуляционное погружение кольца - нагружение, при котором действующая на подшипник результирующая радиальная нагрузка воспринимается и передается телами качения дорожке качения в процессе вращения последовательно по всей ее длине, а следовательно, и всей посадочной поверхности вала или корпуса. Такое нагружение имеет место, например, когда кольцо вращается относительно постоянной по направлению радиальной нагрузки, а также когда нагрузка вращается относительно неподвижного или подвижного кольца (рис. 35). На этом рисунке представлены случаи циркуляционного нагружения внутреннего кольца (рис. 35, а и б), наружного кольца (рис. 35, в и г), обоих колец (рис. 35, д). Показана также эпюра нормальных напряжений на посадочной поверхности корпуса (рис. 35, в), перемещающаяся по мере вращения нагрузки Fr с частотой вращения п.
