5 Регистры. Виды, типы, способы построения и работа.
Регистр — последовательное или параллельное логическое устройство, используемое для хранения n-разрядных двоичных чисел и выполнения преобразований над ними.
Регистр представляет собой упорядоченную последовательность триггеров, обычно D, число которых соответствует числу разрядов в слове
Основой построения регистров являются D-триггеры, RS-триггеры, JK-триггеры.
В простейшем регистре триггеры соединены последовательно: выходы Q и предыдущего триггера передают бит данных на входы R и S последующего.
Регистры классифицируются по следующим видам:
накопительные (регистры памяти, хранения);
сдвигающие.
В свою очередь сдвигающие регистры делятся:
по способу ввода-вывода информации:
параллельные - запись и считывание информации происходит одновременно на все входы и со всех выходов;
последовательные - запись и считывание информации происходит в первый триггер, а та информация, которая была в этом триггере, перезаписывается в следующий - то же самое происходит и с остальными триггерами;
комбинированные;

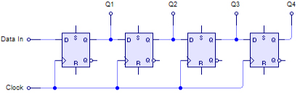

4-х разрядный сдвиговый регистр, преобразователь последовательного кода в параллельный и обратно
6 Виды, типы и функциональное устройство счетчиков и делителей.
Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов.
Цифровым
счетчиком называют функциональный
узел, который осуществляет счет числа
поступающих на его вход импульсов,
формирует результат счета в заданном
коде (обычно двоичном и поэтому такие
счетчики именуют двоичными) и при
необходимости хранит его.
Счетчик - это схема, обеспечивающая преобразование число - импульсного кода в двоичный и двоично-десятичный коды.
Счётчики могут строиться на двухступенчатых D-триггерах, T-триггерах и JK-триггерах.
Основной параметр счётчика — модуль счёта — максимальное число единичных сигналов, которое может быть сосчитано счётчиком. Счётчики обозначают через СТ (от англ. counter).
Счётчики классифицируют:
по модулю счёта:
двоично-десятичные ;
двоичные;
с произвольным постоянным модулем счёта;
с переменным модулем счёта;
по направлению счёта:
суммирующие;
вычитающие;
реверсивные;
по способу переключения триггера:
синхронные;
асинхронные;
Счётчик Джонсона
7 Виды, типы и функциональное устройство шифраторов и дешифраторов.
Ш
ифратором,
или кодером называется комбинационное
логическое устройство для преобразования
чисел из десятичной системы счисления
в двоичную. Входам шифратора последовательно
присваиваются значения десятичных
чисел, поэтому подача активного
логического сигнала на один из входов
воспринимается шифратором как подача
соответствующего десятичного числа.
Этот сигнал преобразуется на выходе
шифратора в двоичный код. Согласно
сказанному, если шифратор имеет
n
выходов, число его входов должно быть
не более чем 2n.
Шифратор, имеющий 2n
входов и n
выходов, называется полным.
Если число входов шифратора меньше 2n,
он называется неполным.
Основное
применение шифратора в цифровых
системах —
это введение первичной информации с
клавиатуры. При нажатии любой клавиши
на соответствующий вход шифратора
подается сигнал лог. 1, который и
преобразуется на выходе в двоично-десятичный
код.
Д
ешифратором,
или декодером называется комбинационное
логическое устройство для преобразования
чисел из двоичной системы счисления в
десятичную. Согласно определению
дешифратор относится к классу
преобразователей кодов. Здесь также
понимается, что каждому входному
двоичному числу ставится в соответствие
сигнал, формируемый на определенном
выходе устройства. Таким образом,дешифратор
выполняет операцию, обратную шифратору.
Если число адресных входов дешифратора n связана с числом его выходов m соотношением m = 2n, то дешифратор называют полным. В противном случае, т.е. если m < 2n, дешифратор называют неполным.
