3.Расчет канатных стропов

Стропы из стальных канатов применяются для соединения монтажных полиспастов с подъемно-транспортными средствами (мачтами, порталами, шеврами, стрелами, монтажными балками), якорями и строительными конструкциями, а также для строповки поднимаемого или перемещаемого оборудования и конструкций с подъемно-транспортными механизмами.

В практике монтажа используются следующие типы канатных стропов: обычные, к которым относятся универсальные и одно-, двух-, трех- и четырехветвевые, закрепляемые на поднимаемом оборудовании обвязкой или инвентарными захватами, а также витые и полотенчатые.

Для строповки тяжеловесного оборудования преимущественно используются инвентарные витые стропы выполняемые в виде замкнутой петли путем последовательной параллельной плотной укладки перевитых между собой витков каната вокруг начального центрального витка. Эти стропы имеют ряд преимуществ: равномерность распределения нагрузки на все витки, сокращение рас­хода каната, меньшая трудоемкость строповки.

Полотенчатые стропы выполняют также в виде замкнутой петли из плотно укладываемых витков каната, располагая их однослойно на захватное устройство и элемент поднимаемого оборудования (монтажный штуцер, цапфу, вал). Это обеспечи­вает равномерное натяжение отдельных ветвей стропа. Концы каната закрепляются петлей с помощью сжимов.

Способы изготовления и использования витых и полотенчатых стропов описаны в отраслевом стандарте ОСТ 36-73-82.

Витой строп, допущенный к эксплуа­тации, снабжается металлической биркой с указанием основных технических данных.

Канатные стропы рассчитываются в следующем порядке (рис. 1, а).

1.Определяют натяжение (кН) в одной ветви стропа:

S = Р/(mcos α),

где Р - расчетное усилие, приложенное к стропу, без учета коэффициентов перегрузки и динамичности, кН; m - общее количество ветвей стропа; α - угол между направлением действия расчетного усилия и ветвью стропа, которым за­даются исходя из поперечных размеров поднимаемого оборудования и способа строповки (этот угол рекомендуется назначать не более 45° , имея в виду, что с увеличением его усилие в ветви стропа значительно возрастает).

2.Находят разрывное усилие в ветви стропа (кН):

R_н = Sк_з

где к_з– коэффициент запаса прочности для стропа (определяется по прилож. 2 в зависимости от типа стропа).

α

2α

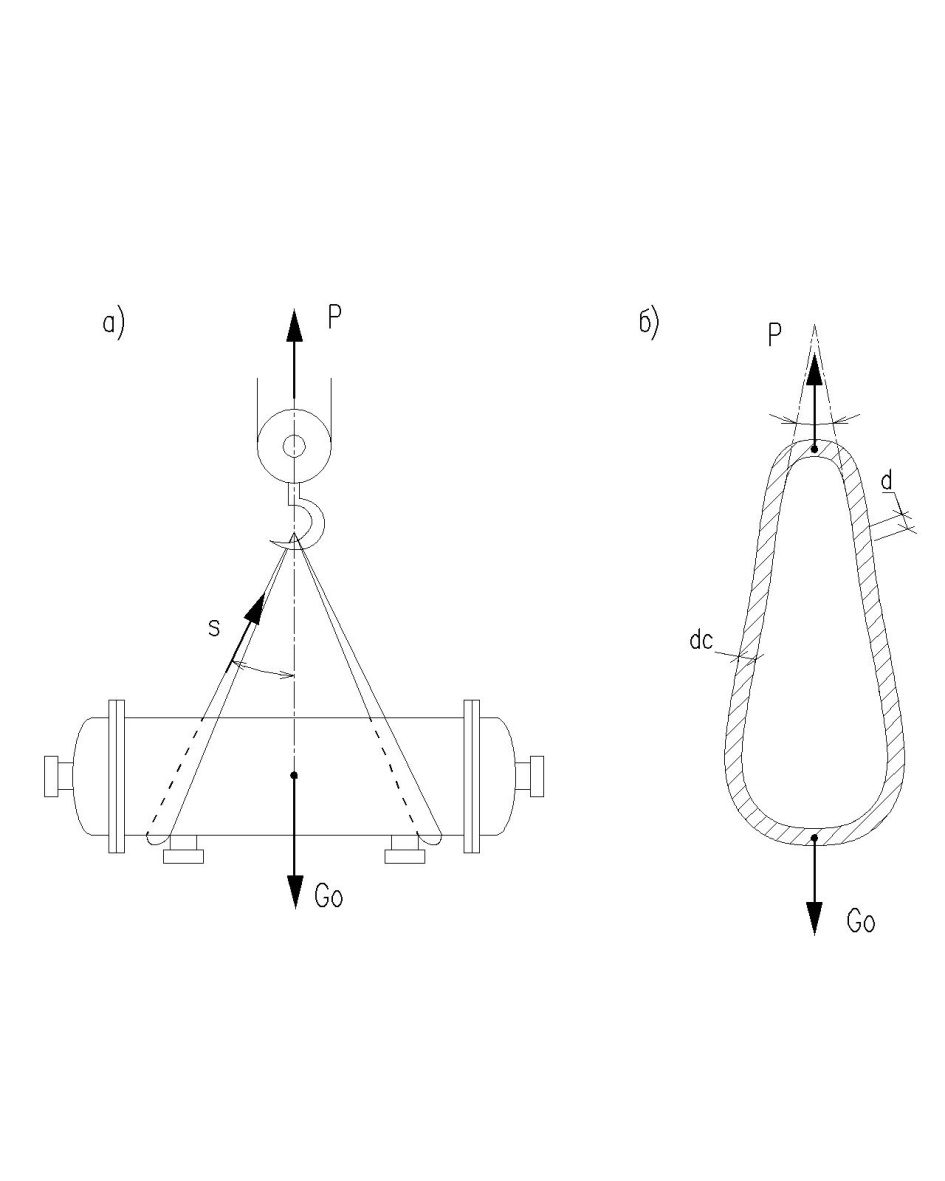

Рис.1. Расчетные схемы стропов а- канатный строп; б- витой строп

3.По расчетному разрывному усилию, пользуясь таблицей ГОСТа (прилож. I) подбирают наиболее гибкий стальной канат и определяют его технические данные, тип и конструкцию вре­менное сопротивление разрыву, разрывное усилие к диаметр.

Пример 4. Рассчитать стальной канат для стропа, применяемого при подъеме горизонтального цилиндрического теплообменного аппарата массой Gэ = 15 т (рис 1,а).

Решение: 1. Определяем натяжение в одной ветви стропа, задаваясь общим количеством ветвей m = 4 и углом наклона их α= 45^o к направлению действия расчетного усилия Р:

S = P/ (m cosα) = 10 G_o/(m cosα)=

=10×15/(4×0.707)=53 кН.

2.Находим разрывное усилие в ветви стропа:

R_н = Sк_з = 53*6=318кН.

3.По найденному разрывному усилию, пользуясь прилож. 1, подбираем канат типа ЛК-РО конструкции 6×36(1+7+7/7+14)+1о.с. (ГОСТ 7668—80) с характеристиками:

Временное сопротивление разрыву, Мпа…………….…………1960

Разрывное усилие, кН…………………………………..….………338

Диаметр каната, мм………………………………….…….………23,5

Масса 1000 м каната, кг…………………………………………..2130
