10. Задание стреловидности крыла

Т еперь зададим форму крыла. Для этого предварительно построим в AutoCad или Kомпас 3D вид крыла с верху и в каждом сечении крыла где распологается нервюра просчитаем коэффициент сужения крыла, деля длину в заданном сечении на длину корневой хорды. Например у нас длина нервюры в концевой хорде равна 2291,31 мм, а длина корневой равна 7750 мм, то коэффициент сужения в данном сечении соответственно равен 2291,31/7750=0,29565, коэффициент сужения на второй нервюре равен 2374,74/7750=0,30641 и так далее для всех остальных нервюр.

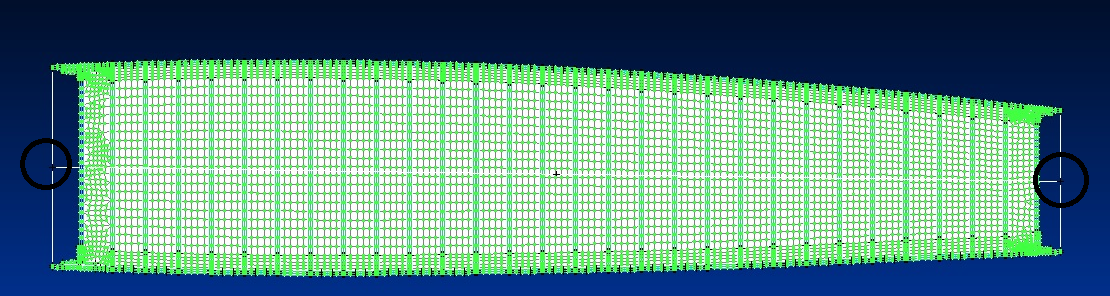

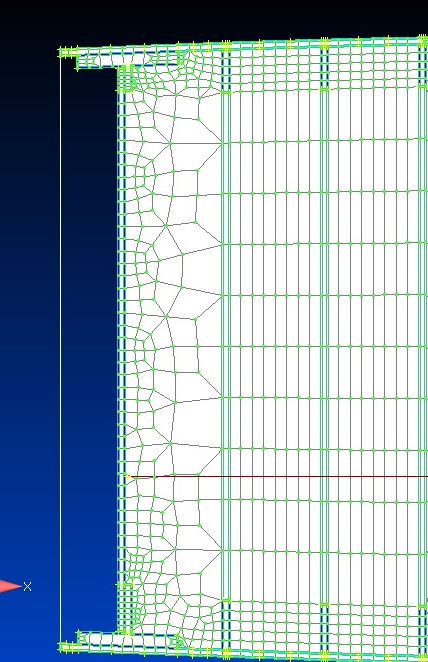

Т акже нам необходимо построить точку относительно которой у нас и будет задаваться стреловидность, она должна находиться строго по середине нашей плоской фигуры. Чтобы найти, строим две линии соединяющие верхний и нижний пояс лонжерона или верхнюю и нижнюю обшивку. Выбираем команду Geometry-Curve-Line-ProjectPoints строим по точкам с обоих сторон.

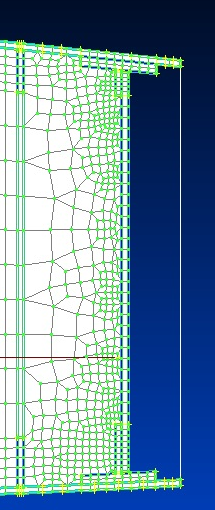

Д алее выполним команду Geometry-Point и выбираем Methods – Midpoints. После этого выделяем сначала одну линию, нажимаем Ok, потом вторую и снова Ok и Cancel. Теперь следует соединить данные 2 точки. Снова выбираем Geometry-Curve-Line-ProjectPoints и соединяем обе эти точки (при построении линии незабывайте поменять метод на Locate). После построения линии, выполняем команду Geometry-Point, выбираем Methods – Midpoints и выбираем последнюю построенную линию.

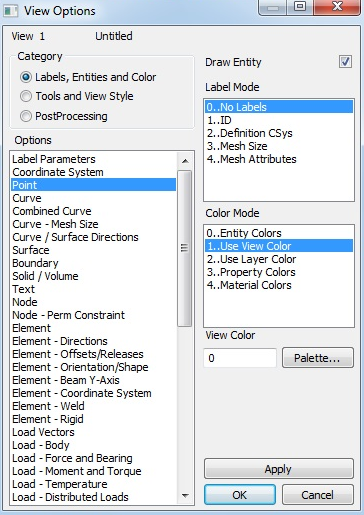

Ч тобы нашу точку было лучше видно, можно поменять её цвет. Выполните команду View-Option или F6, в появившемся окне в поле данный Option выбирете Point и в поле данный View Color нажмите Palette, далее выбираем любой видимый цвет (мы выбрали чёрный), в поле Color Mode выбираем 1.. Use View Color и нажимаем Apply и Ok. Теперь нашу точку очень хорошо видно и ни с какой другой её не спутаешь.

Д алее выполним команду Modify-Scale-Node… Выбираем сечение нервюры с зажатой клавишей Shift, нажимаем Ok, в следующем окне меняем methods на Locate и выбираем ту самую точку которая находится ровно по середине нажего первоночального профиля, снова Ok. В следующем окне в полях Х и Y вводим подсчитанный раннее, одинаковый коэффициент сужения, поле Z оставляем без изменений. Проделываем данную операцию для каждого сечения и в конечном результате получеам форму крыла как показано на следующем рисунке. Сшиваем все узлы как мы делали это раннее.

11. Задание нагрузок и закрепление полукрыла

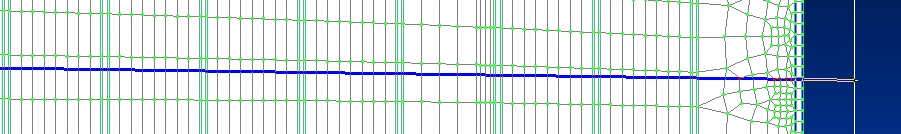

После того как у нас построенно крыло или фрагмент крыла, необходимо задать нагрузку. Для этого, сначала необходимо построить плоскость, относительно которой будут прикладываться нагрузки на крыло. У нас остлась линия на которой мы искали центральную точку на профиле, она будет первой линией необходимой для нашей плоскости, также у этой линии остались 2 точки которые мы соответственно и соединяли.

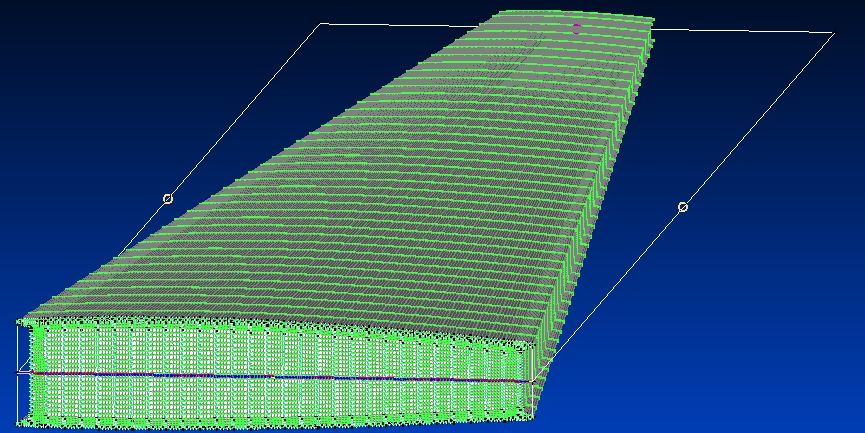

В ыбираем команду Geometry-Curve-Line-Vectored, и вытягиваем линии от этих двух точек. Выбираем Methods-Global Axis. В строке Direction ставим точку у Negative и Z Axis, в строке Length ставим число чуть больше чем полуразмах крыла, в нашем случае мы поставили 28850 мм. Обязательно делаем это для обеих точек. Дальше необходимо соединить только что построенные линии третьей и замыкающей наш контур. Выбираем команду Geometry-Curve-Line-Coordinates или F9 и соединяем конечные точки линией.

Контур готов. Теперь следует обозначить его как поверхность через команду Geometry-Boundary Surface (ограниченная поверхность) или сочетание клавиш Alt+F11.

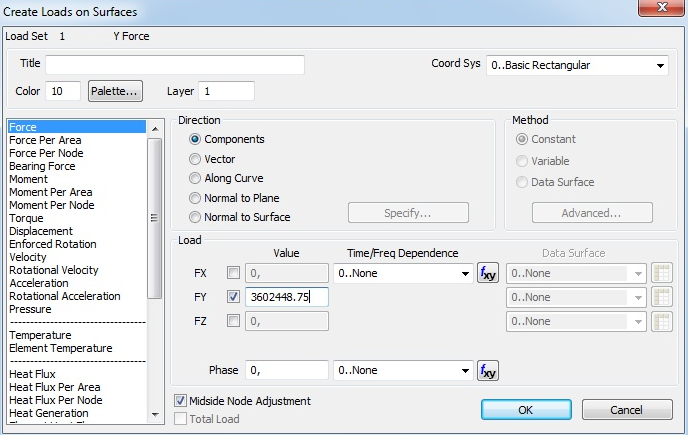

После того как задали поверхность, можно её нагрузить. Выбираем команду Model-Load-On Surface, назвать можно как угодно и нажимаем Ok, в следующем окне выбираее поверхность и снова Ok. В окне Create Loads on Surfaces, в поле Load, нужно по оси FY вписать значение равное половине подъёмной силе так как в проверочном расчёте мы используем только полукрыло. Галочки напротив FX и FZ можно убрать. В нашем случае подъёмная сила для всего крыла равна 77204897.5Н, следовательно для полукрыла, как показано на следующем рисунке, значение равно 3602448.75Н.

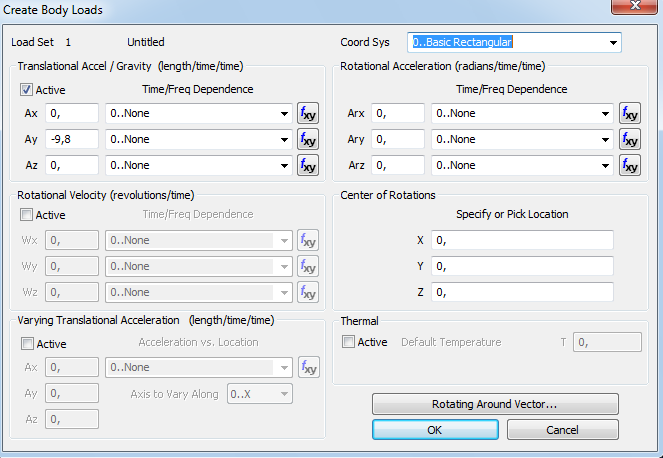

Также необходимо задать силу тяжести. Выполните команду Model-Load-Body, в поле Translational Accel ставим галочку и по оси Ay ставим значение силы тяжести -9,8.

Дальше, нужно увязать полукрыло с плоскостью к которой приложена нагрузка. Выполняем команду Modify-Associativity-Node, нажимаем Select All и Ok. В окне Geometry Associativity. D поле operation ставим точку у Attach to, в поле Geometry ставим Surface и выбираем ту плоскость с нагрузкой.

Теперь необходимо заделать крыло в плоскости корневой хорды. Выбираем команду Model-Constraint-Nodal и выбираем всю плоскость с зажатой клавишей Shift у корневой хорды полукрыла, нажимаем Ok.

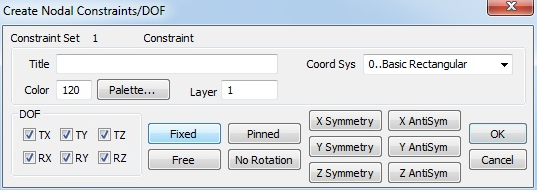

В следующем окне Create Nodal Constraints/DOF выбираем кнопку Fixed и нажимаем Ok. Теперь наша конструкция готова к Анализу.
