8. Придание нервюрам объемной формы

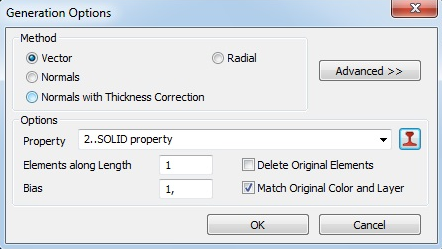

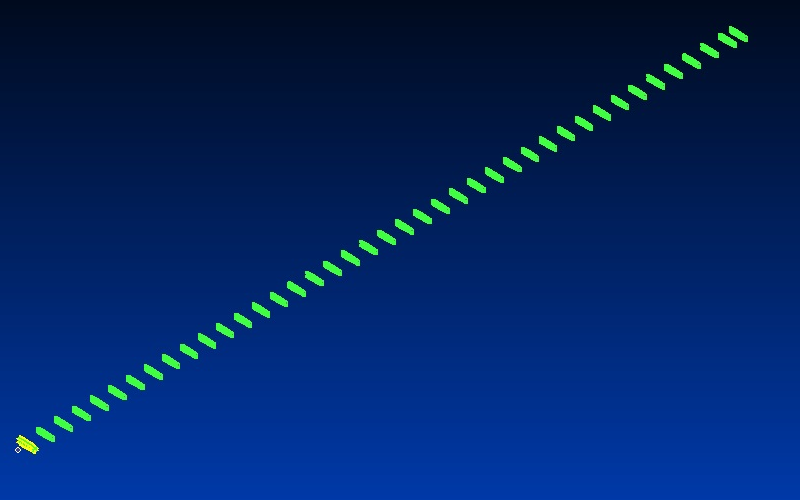

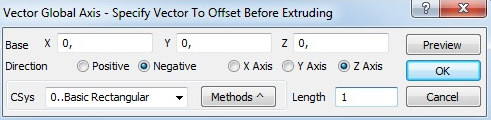

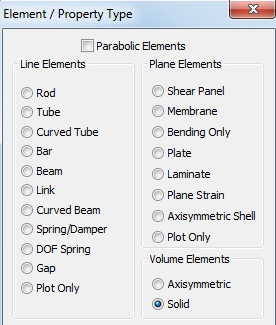

С ледующим шагом в работе будет придание плоским элементам объемной формы. Для начала выдавим нервюры по всему полуразмаху крыла. Выполним команду Mesh-Extrude-Elements…и в появившимся окне выбираем Select All и OK. Появляется окно Generation Options, где в строке Element along Length введем число, определяющее на какое количество элементов вытянем модель. В нашем случае оно равняется 1-му, так как вытягиваем модель на фрагмент одной нервюры. Далее в строке Property создаем новые граничные условия. В строке Title введем Solid Property и нажмем Elem/Property Type и выбираем тип Solid. Нажимаем Оk, снова Ok и далее нажимаем Advanced, в следующем окне нам понадобятся две активные кнопки: Offset, которая отвечает за то с какой точки относительно начала координат начать выдавливание и Along, эта кнопка отвечает на сколько единиц выдавить нашу плоскую модель. Толщину нервюры необходимо принимать не менее толщины обшивки, примем её равной 7 мм, а шаг нервюр, из расчёта, у нас 720 мм. Нажимаем Offset, выбираем Methods-Global Axis, в строке Direction ставим точку e Negative и Z Axis, в строке Length ставим 1 и нажимаем Ok. Тоже самое проделываем и в вкладке Along, только в строке Length ставим толщину вашей нервюры, в нашем случае она равна 7, Нажимаем Ok и снова Ok. В результате у вас должна получиться объёмная деталь, как показана на рисунке. Необходимо учитывать, что каждый раз в строке Length во вкладке Offset нужно ставить цифру относительно начала нашей первоначальной плоской нервюры, то есть вторую нервюру уже строим на расстоянии 727 мм от начала (7 мм -первая нервюра, 720 мм -расстояние между нервюрами). В результате вторая нервюра выдавилась также как и первая но с шагом между ними равному 720 мм. Далее проделываем тоже самое и с другими нервюрами располагая их по всему полуразмаху крыла. В конце нажимаем Cancel и в появившемся окне нажимаем No. В нашем случае примерно получилось так:

9. Придание силовым элементам объемной формы

Теперь будем создавать отсеки полукрыла, для этого нам потребуется вытянуть крыло на большую длину по тому же принципу, что описан выше. Выполним команду Mesh-Extrude-Elements… в появившимся окне выбираем Methods-On Surface, выбираем все силовые элементы и нажимаем Ok.

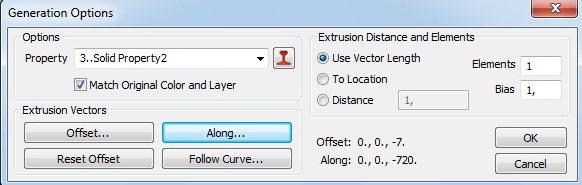

В следующем окне делаем всё точно также как и для нервюр. Нажимаем Advanced. Учитывая что все нервюры мы построили с силовыми элементами, то выдавливать обшивку, лонжероны и стрингеры нам нужно только между нервюрами. Толщина нервюры у нас 7 мм, а значит и вытягивать мы начинаем от конечных точек нервюры. Во вкладке Offset, в строке Length ставим число 7, а в кнопке Along указываем длину на которую нужно вытянуть, в нашем случае это шаг нервюр, который равен 720 мм. Не забываем про Methods-Global Axis и вытягиваем в противоположном направлении относительно оси X. Нажимаем Ok и снова Ok. В результате у нас получился такой отсек полукрыла:

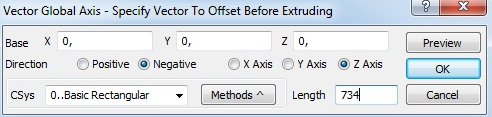

Следующий отсек строится на расстоянии 734 мм от начала плоских элементов нашего полукрыла (7 мм толщина первой нервюра, 720 мм шаг нервюр, 7 мм толщина второй нервюры). Нажимаем Ok и Ok.

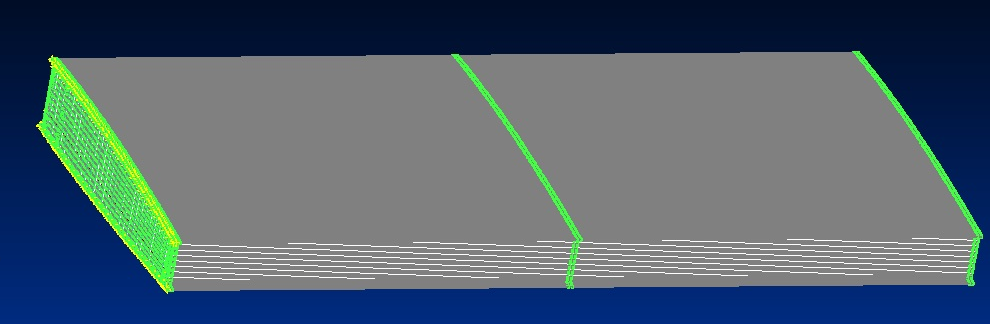

После проделывания данной процедуры вот что получилось:

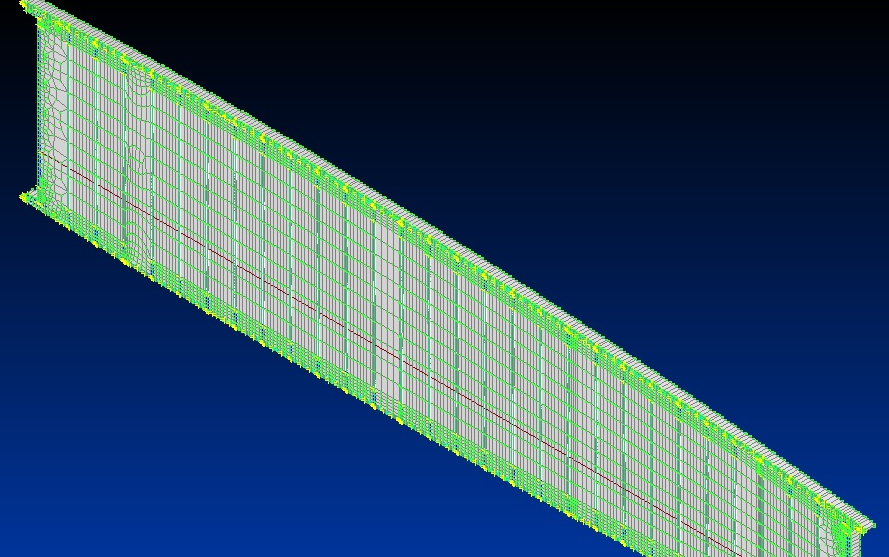

Делаем тоже самое для всего полуразмаха полукрыла, в конце нажимаем Cancel и в появившемся окне нажимаем No. В результате получается вытянутый профиль с размахом 28800 мм и 41 нервюрой по всему полуразмаху:
