Министерство образования И НАУКИ РоссиЙской федерации
Иркутский государственный технический университет
Инженерный анализ напряжённо-деформированного состояния крыла самолёта в системе Femap with nx Nastran на примере Ту-95мс
Учебное пособие
Издательство
Иркутского государственного технического университета
2013
Оглавление
Y
Оглавление 2
1. Создание геометрии профиля поперечного сечения крыла 3
2. Импорт чертежа в FeMap 4
3. Задание свойств материала 4
4. Описание конечных свойств материала 5
5. Генерация конечноэлементной сетки 6
6. Сшивание узлов 9
7. Построение нервюр 10
8. Придание нервюрам объемной формы 13
9. Придание силовым элементам объемной формы 14
10. Задание стреловидности крыла 17
11. Задание нагрузок и закрепление полукрыла 19
12. Создание анализа модели 23
13. Анализ модели. 24
Список использованных источников 27

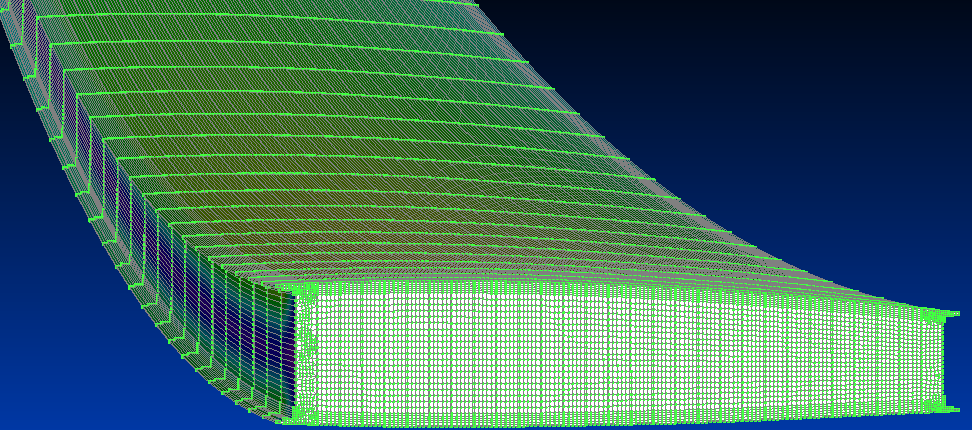

В данном курсовом проекте, нам необходимо провести инженерный анализ напряженно-деформированного состояние крыла, используя плоскую модель крыла, построенную на основе лётно-технических характеристик выбранного самолета, в нашем случае это Ту-95МС и заранее выбранного профиля крыла, в программе AutoCad или КОМПАС-3D построить профиль крыла от 20 до 65% хорды в масштабе 1:1.

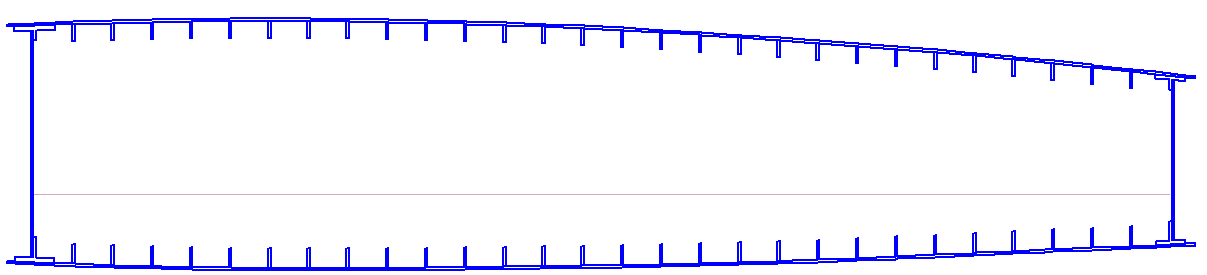

Создание геометрии профиля поперечного сечения крыла
Д
ля
построения геометрии профиля поперечного
сечения крыла используем результаты,
полученные в курсовой по дисциплине
конструкция самолетов. Строим профиль
в программе AutoCad
или КОМПАС-3D в масштабе 1:1.
Т
акже,

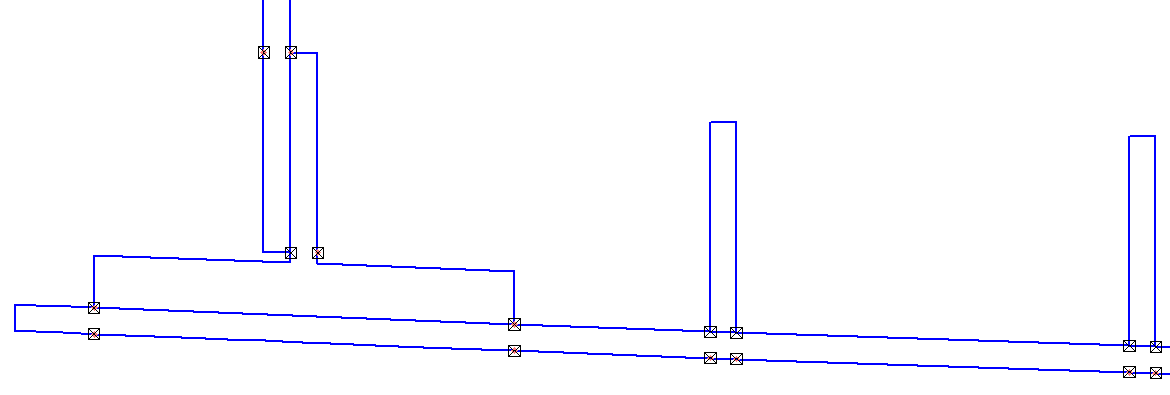

необходимо разбить кривые и прямые
линии в местах стыковки всех конструктивных
элементов, как показано на рисунке ниже.
Далее сохраняем построенный чертеж с расширением .dхf.
2. Импорт чертежа в FeMap
Когда
чертёж построен, его нужно загрузить в
программу FeMap.
Импортируем чертеж, сохранённый с
расширением .dхf
в FeMap.

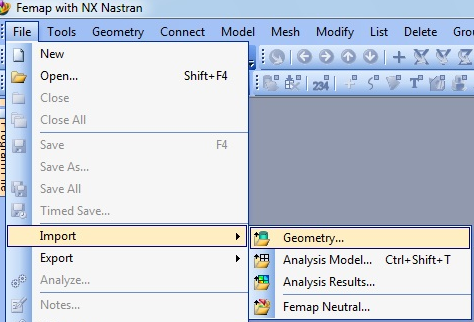

Для этого выполняем команду
File-Import-Geometry
и указываем ранее сохраненный чертеж.
3. Задание свойств материала
Т
еперь,
когда основные геометрические
характеристики модели построены, можно
приступить к определению свойств модели.

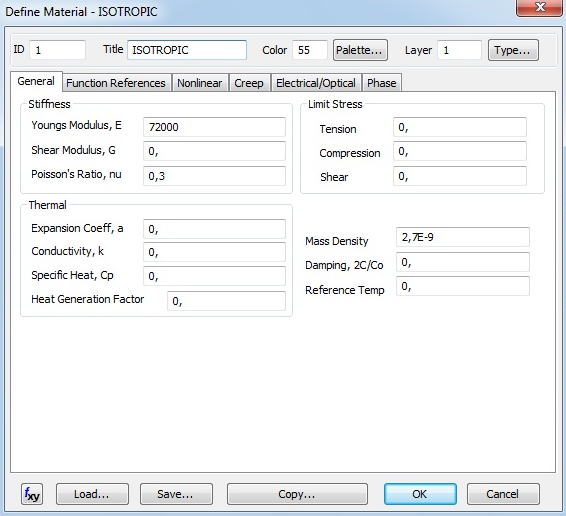

Сначала зададим свойства материала.
Для этого выполним последовательность
команд Model-Material,
после чего активизируется диалоговое
окно «Define
Material
Isotropic».
Для рассматриваемого расчета нам
необходимо только 3 свойства материала:
модуль упругости Е=72000 Н/мм2
и коэффициен Пуасона μ=0,3 и плотность
Mass
Density
2.7*10-9.
В поле Title
вводим название материала, например
«ISOTROPIC».
Нажимаем ОК для подтверждения выбора
материала, а затем Cancel.
4. Описание конечных свойств материала
С
ледующий
шаг – описание свойства конечных
элементов, которые будут использоваться

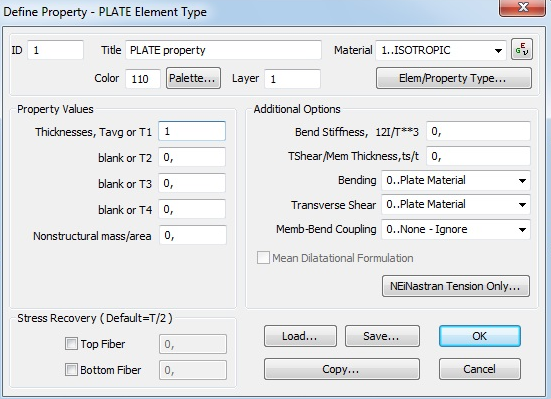

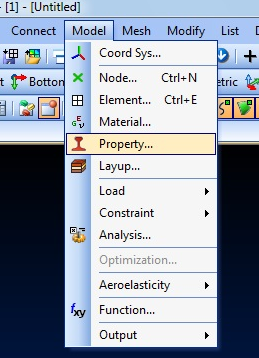

в модели. Выполним
команды
Model-Property, появится
диалоговое
окно
«Define Property – PLATE Element Type». В
поле данных Title
озаглавим свойства PLATE
Property.
В поле данных Material
по стрелке справа выберем обозначенный
ранее материал ISOTROPIC.
Далее определим недостающие неометрические
свойства. В разделе «Property
Values»
(велечины свойств) введем 1 в поле Т1, что
соответствует толщине плоской модели
равной 1-му мм. Нажимаем Ok
