7.Проектирование приспособлений для сборки и сварки.

7.1Приспособление для сборки и сварки продольного стыка обечайки.

1. Подать обечайку на рабочее место и установить на роликовую опору.

2. Состыковать обечайку по длине, выдерживая зазор и уступность кромок согласно чертежу.

3. Прихватить входные и выходные планки.

4. Зачистить кромки под сварку.

5. Произвести автоматическую сварку в смеси защитных газов.

6. Отбить входные и выходные планки.

7. Произвести визуальный контроль.

8. Снять обечайку с роликовой опоры.

Рис.7. Установка для сборки продольных стыков обечаек:

а - общий вид; б — схема стяжки торцов; в - схема стяжки кромок;1 — роликовая опора; 2 — несущая рама; 3 — пульт управ­ления; 4 — гидравлическая струбцина для совмещения кромок обечаек; 5 — гидравлическая стяжка для выравнивания торцов обечаек; 6 — пружинная подвеска струбцин; 7 — тележка; 8-10 — гидроцилиндры.

Габаритные размеры стенда, мм:

Длина-5500

Ширина-970

Высота-2700

Масса-1350

Стенд разработан Всесоюзным проектно-технологическим институтом Стройдормаш.

7.2Приспособление для сборки фланца с днищем, сборки патрубка с накладкой.

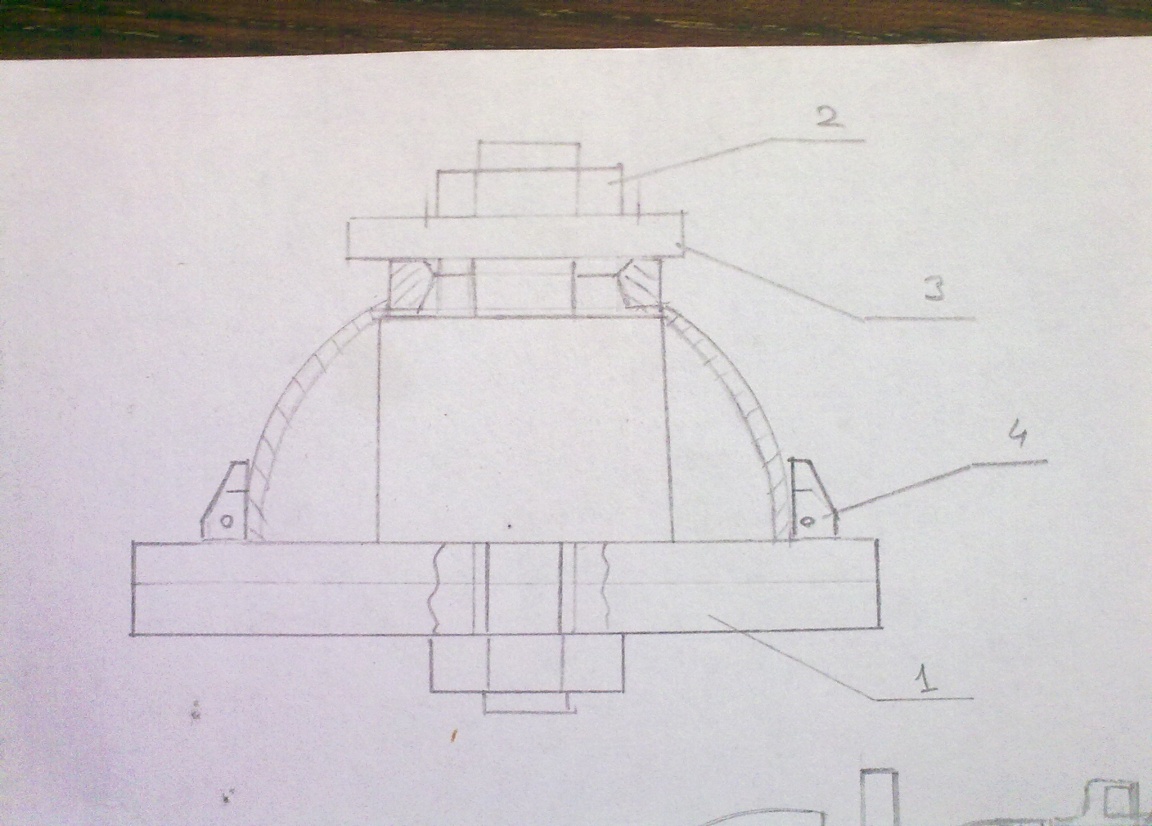

1-Поворотный стол;2-Гайка;3-Шайба;4-Упоры

1.Установить днище на приспособление

2.Прижать съемными упорами

3.Установить фланец на днище

4.Одеть прижимную шайбу

5. С помощью гайки плотно закрутить фланец и днище

7.3Приспособление для сборки и сварки внутреннего днища с соединительным кольцом.

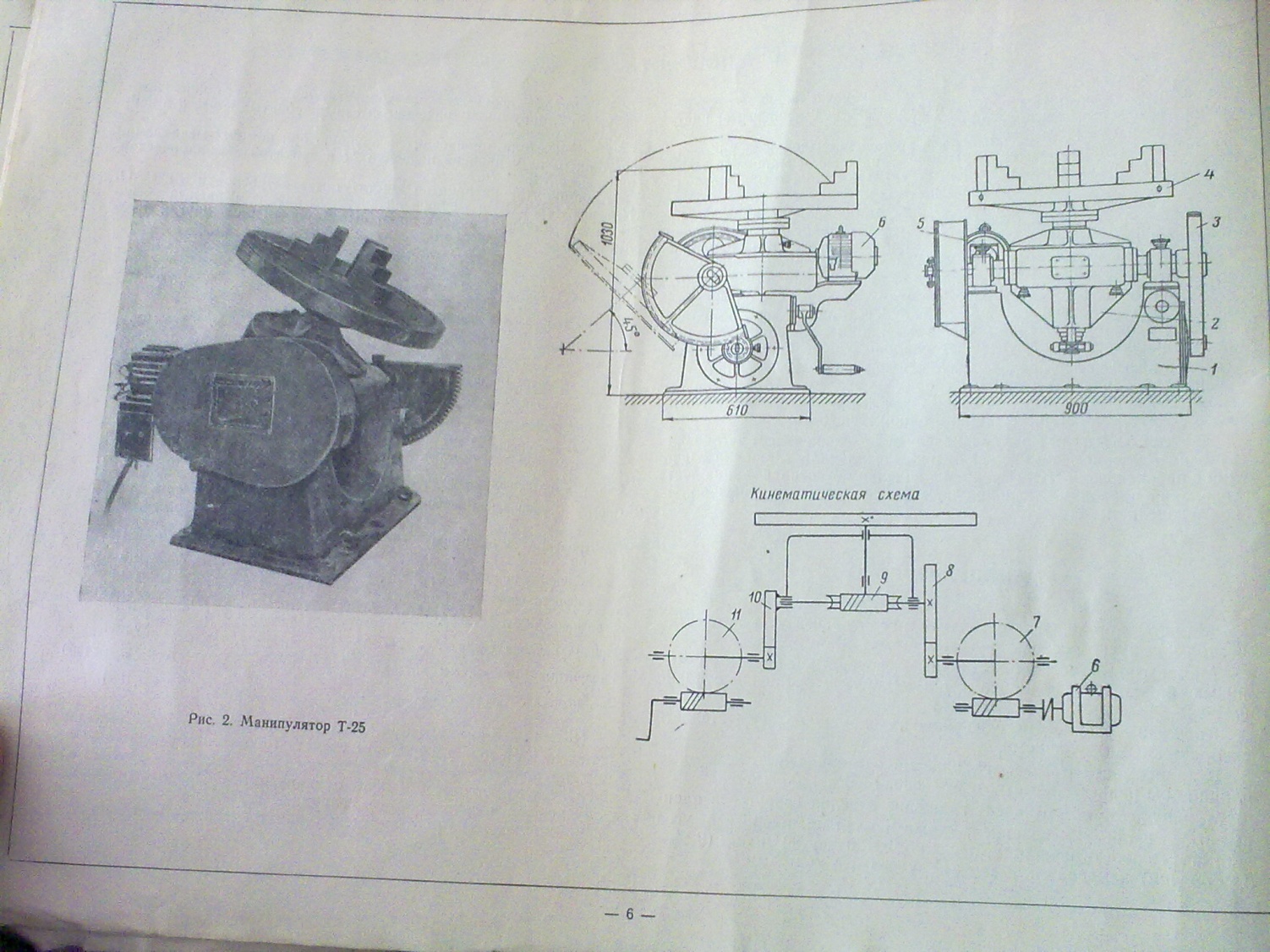

Манипулятор Т-25

1-станина;2-поворотная часть;3-механизм наклона;4-планшайба;5-механизм вращения;6-электродвигатель

Манипулятор карусельного типа предназначен для автоматической и ручной дуговой сварки круговых швов. Манипулятор обеспечивает вращение изделия вокруг оси планшайбы со скоростью сварки, и наклон до 135 град.

Технические данные:

Грузоподъемность-500

Диаметр свариваемых изделий-250-900

Высота изделий до 1000

Габаритные размеры, мм-1000*1100*1030

Вес, кг-1530

7.4Приспособление для сборки и сварки соединительного кольца с днищем, с крышкой.

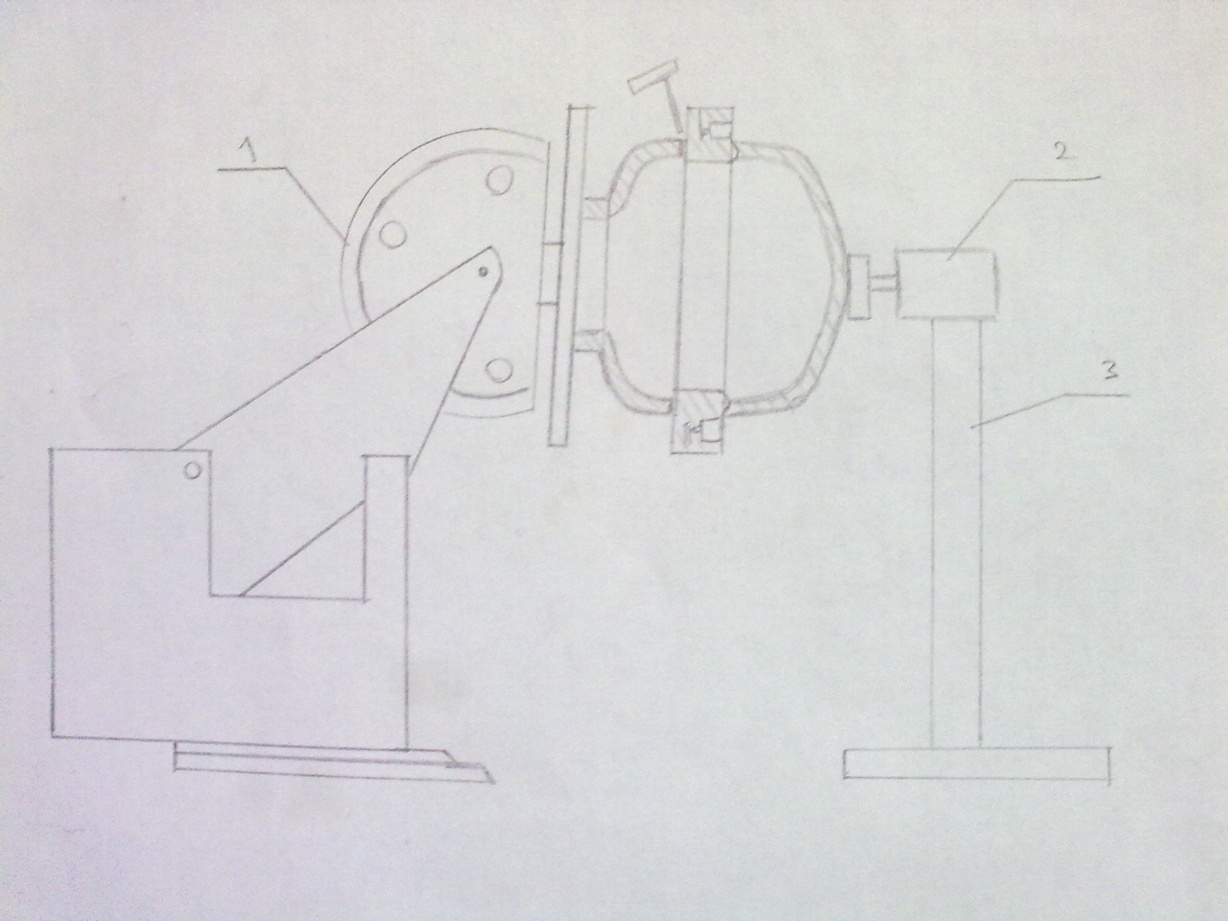

1-манипулятор УСМ-1200;2-пневмоциллиндр;3-стойка

Манипулятор карусельного типа предназначен для автоматической и ручной дуговой сварки круговых швов. Свариваемое изделие закрепляется на планшайбе или на специальном приспособлении прижимными планками.

Манипулятор обеспечивает вращение изделия вокруг оси планшайбы с рабочей и маршевой скоростью, подъем крупногабаритных изделий при повороте корпуса на шарнирах и наклон изделия при повороте стола.

Технические данные:

Грузоподъемность-1200

Размеры свариваемых изделий-2500*2500*1000

Угол наклона стола-135 град.

Габаритные размеры-2350*1400*1160

Вес-2370

7.5Приспособление для сборки и сварки накладки с обечайкой.

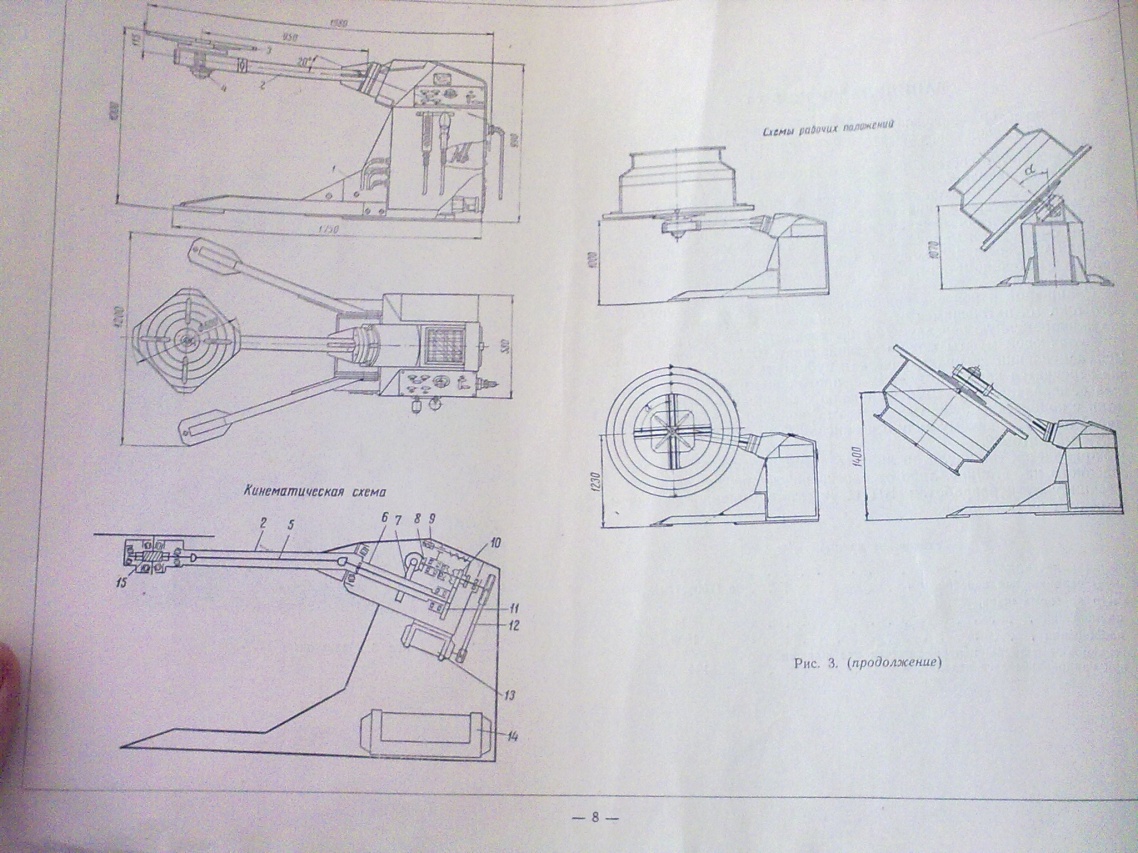

Манипулятор УСМ-500

Состоит из станины 1, консоли 2, планшайбы 3 и механизма привода

Технические данные:

Грузоподъемность-500

Размеры свариваемых изделий-1700*1700*700

Угол наклона стола-360 град

Габаритные размеры-1920*1200*1000

Вес-548

7.5Приспособление для сборки и сварки центрального цилиндрического узла.

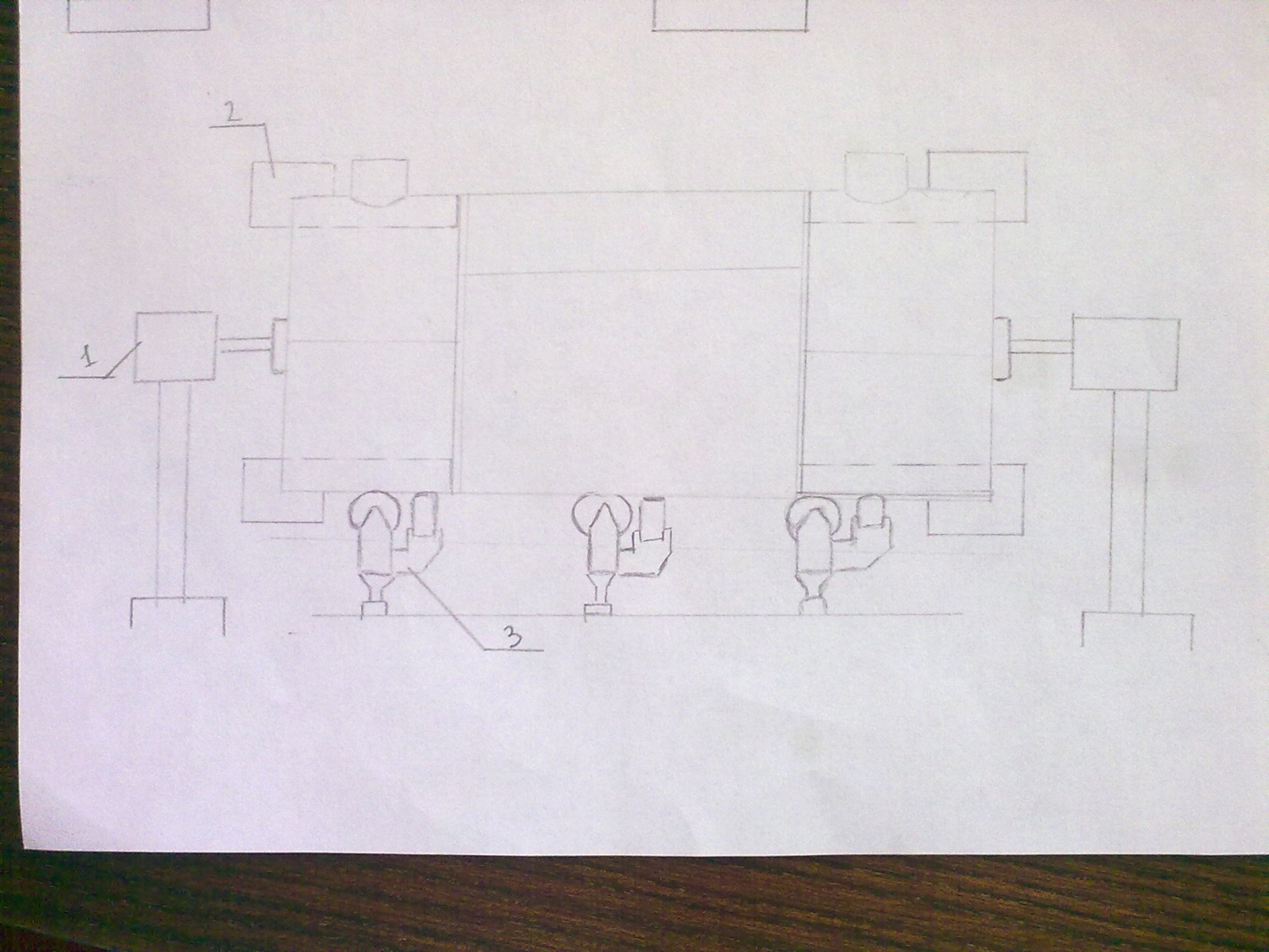

1-2-а осевых цилиндрических прижима на стойках;2-4-е кондуктора;3-роликоопоры

Содержание сборки:

1.Подать обечайки на рабочее место сборки и установить их на роликоопоры

2. Выправить обечайки

3. Установить подкладное кольцо

4. Зафиксировать его кондуктором

5. Прихватить рдс подкладное кольцо

6. Состыковать обечайки, выдержав зазоры и уступность кромок

7. Зафиксировать прижимами
