Самостійна робота №5

1. Побудувати відповідно до номера варіанту просторову модель заданої деталі (в якості деталей використати свій варіант завдання із Самостійної роботи №2/6 ). Товщина деталі - 20 мм. Розрахувати МЦХ деталі. Матеріал - Сталь 08 ГОСТ 1050-88.

2. Збільшити товщину пластини до 30 мм, використовуючи операції редагування просторової моделі.

3. Подати готову модель для перевірки викладачеві. Результат зберегти на диску D в папці з ім'ям Самостійна робота №5/10

4. Приклад виконання завдання див. рис.10.22

Приклад виконання завдання

1. Запустити програму Компас-3D V10, та перейти до модуля тривимірного моделювання, натиснувши кнопку .

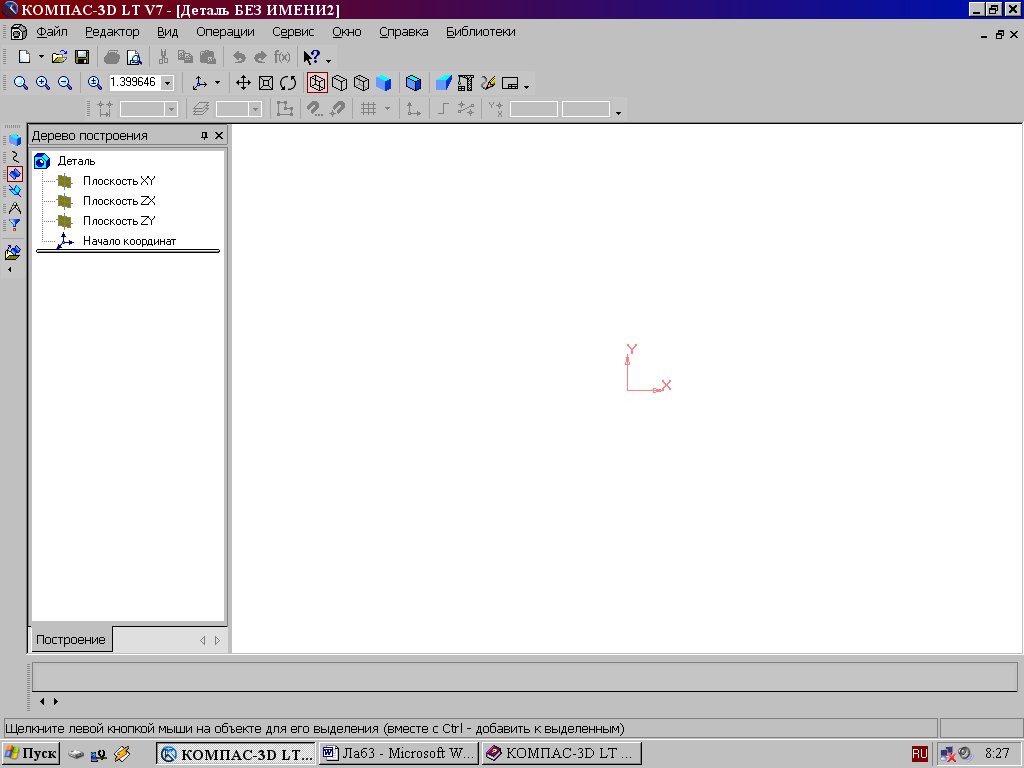

2. У Дереві моделі ( рис.9.4) вибрати Фронтальну площину, в якій проводитиметься побудова ескіза деталі, вигляду спереду .

3. На Панелі поточного стану натисканням кнопки Новий ескіз перейти до 2-вимірного графічного редактора, в якому проводитиметься побудова ескіза.

4. Відкрити файл фрагмента пластини, виконаний в лабораторній роботі №5. Відредагувати даний фрагмент, вилучивши все крім контура пластини.

5. Звеннутися до послуги Виділити →За стилем кривої →Основна і натиснути кнопку Копіювати на панелі управління, у відповідь на запит Координати базової точки помістити курсор в початок координат і зафіксувати її положення, натиснувши ліву кнопку мишки (рис.10.9).

Рис. 10.9

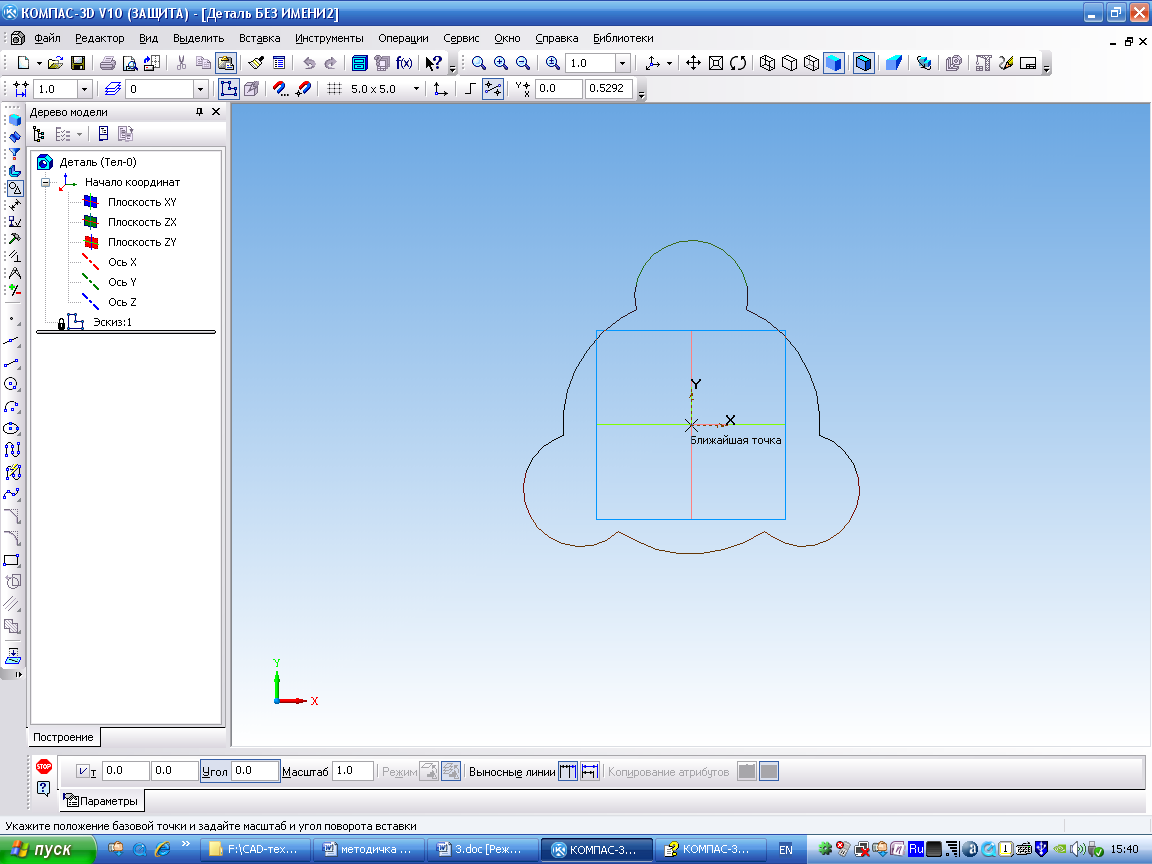

6. Згорнути вікно файла фрагмента або закрити його, тепер можна копіювати креслення прямо в режимі редагування ескізу. Для цього потрібно звернутися до послуги Вставити, розмістити базову точку в початку координат (рис.10.10), натиснути ліву кнопку мишки і послідовно звернутися до послуг Припинити виконання операції та Показати все.

Рис. 10.10

7. Вийти з режиму редагування, натиснувши кнопку . На екрані відновиться тривимірний режим . В дереві моделі з’явиться напис Ескіз. На екрані ескіз буде зображений зеленим кольором.

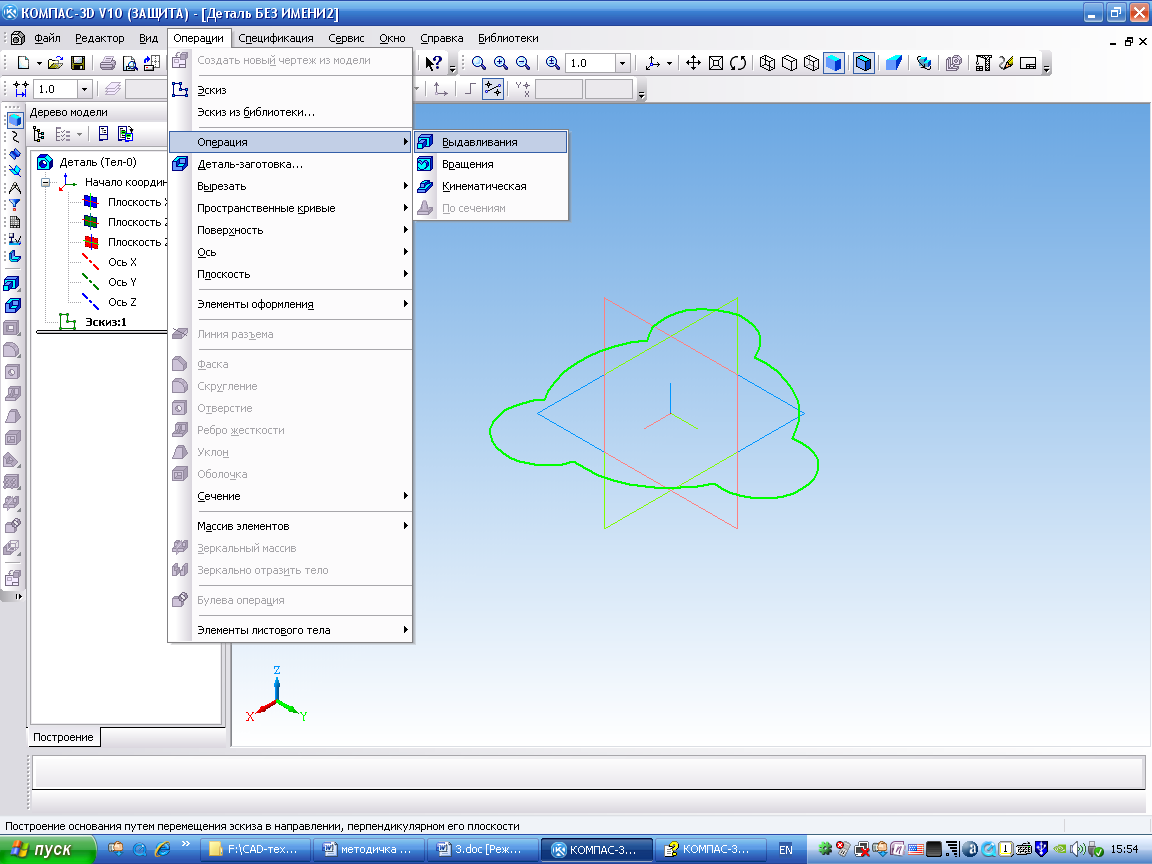

8. Для створення деталі за допомогою операції видавлювання потрібно звернутися до послуги Операції →Операція →Видавлювання на панелі управління(рис.10.11).

Рис. 10.11

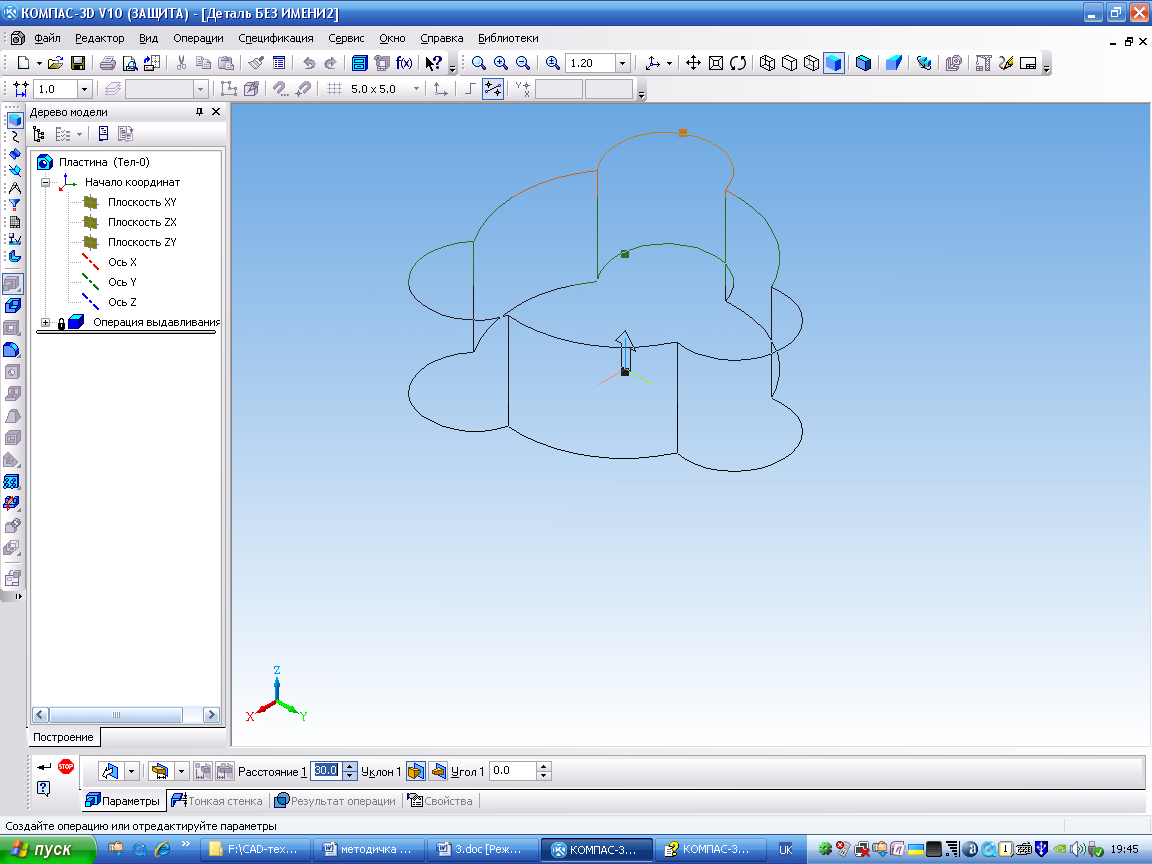

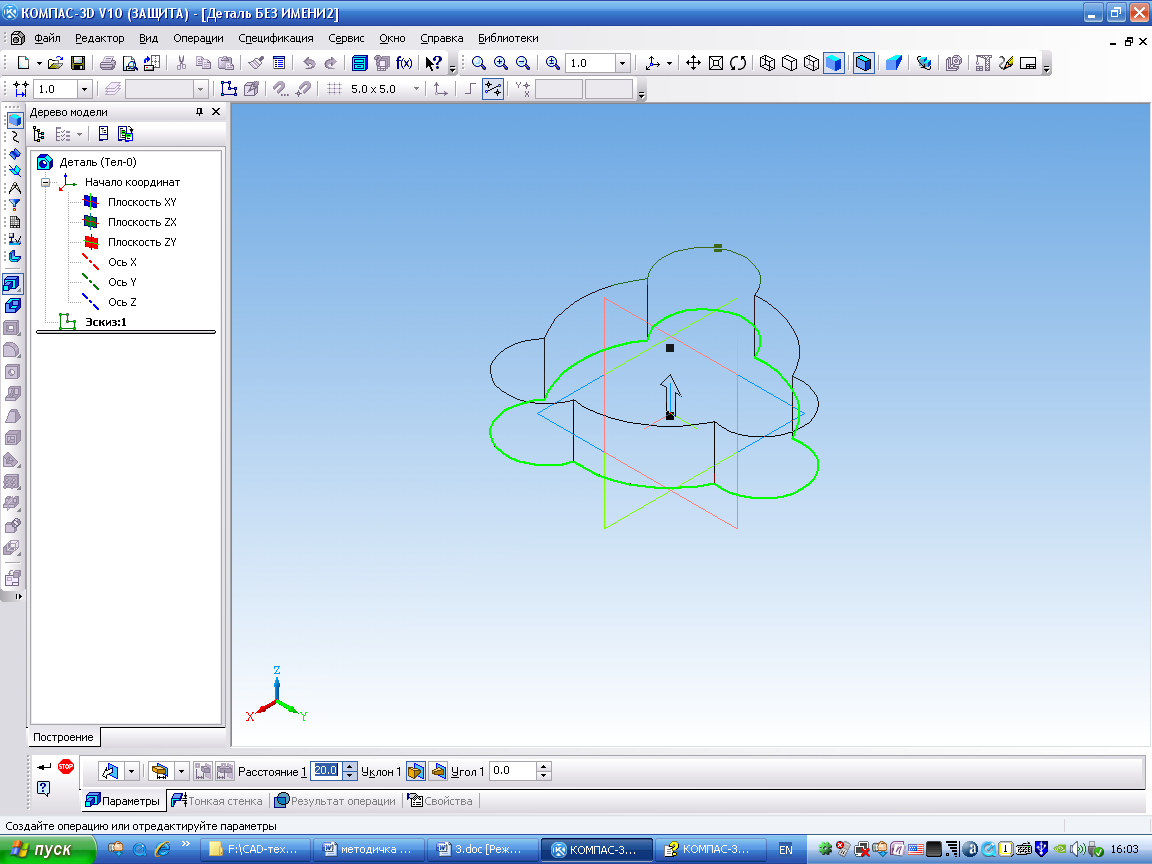

9. В рядку властивостей на закладинці Параметри (рис.10.12) вибрати : прямий напрям , на відстані, значення відстані – 30мм, кут нахилу – 0°.

Рис. 10.12

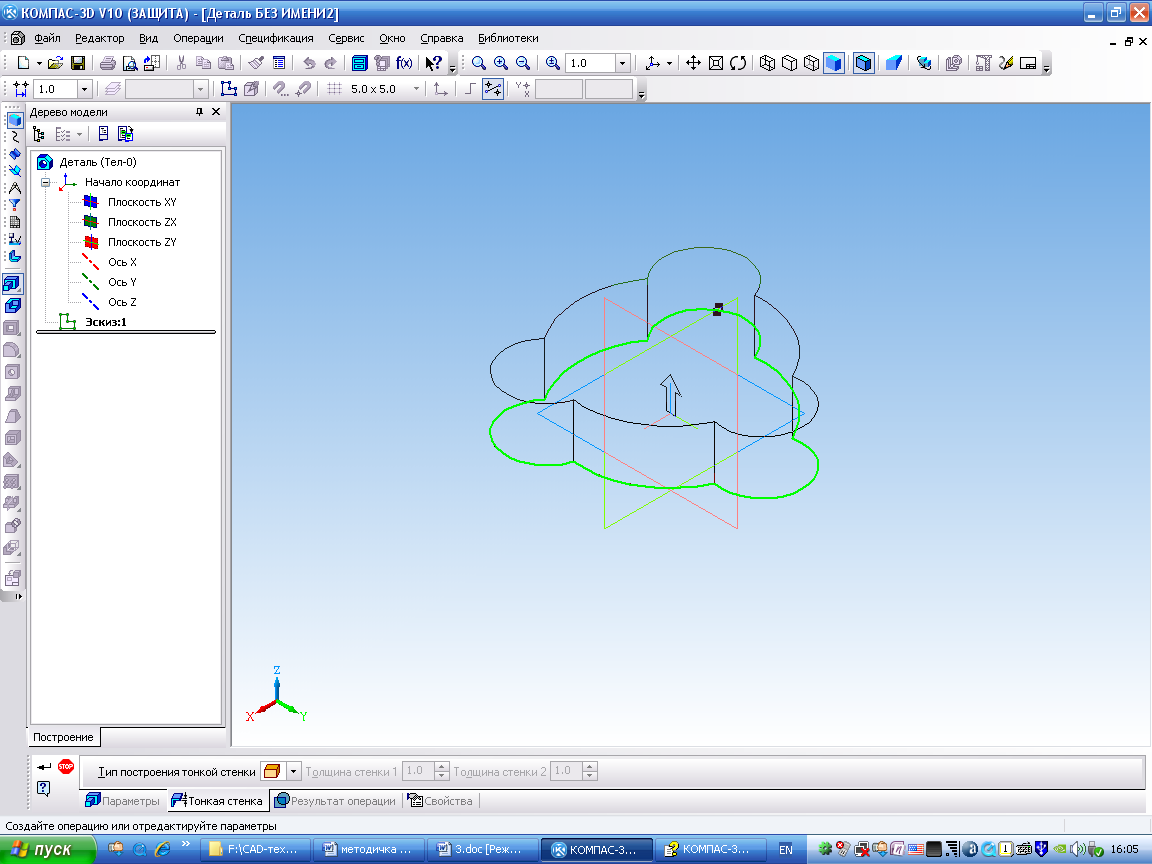

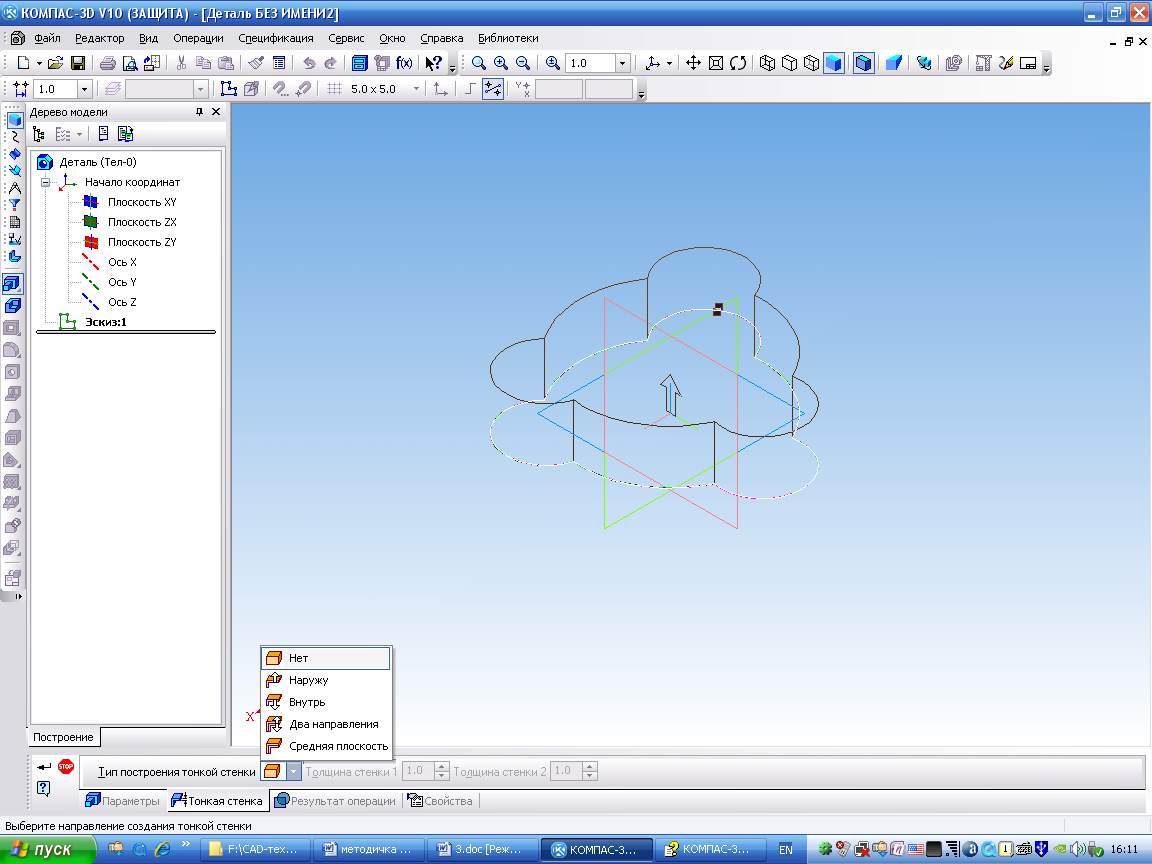

10. Перейти на закладинку Тонка стінка і вибрати тип побудови тонкої стінки Ні (рис.10.13) та натиснути кнопку Створити об'єкт .

Рис. 10.13

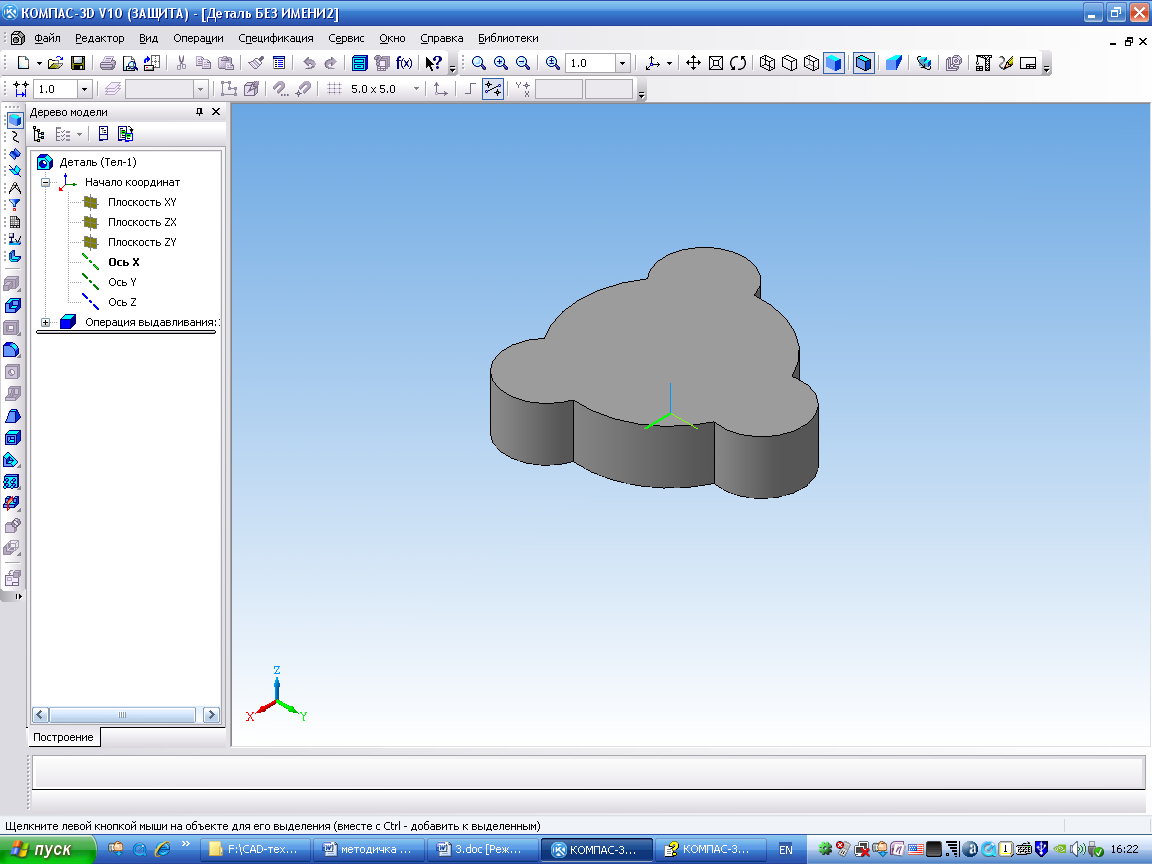

11. На панелі Вигляд послідовно звернутися до послуг - напівтонове зображення та напівтонове з каркасом . На екрані отримається зображення пластини (рис.10.14).

Рис. 10.14

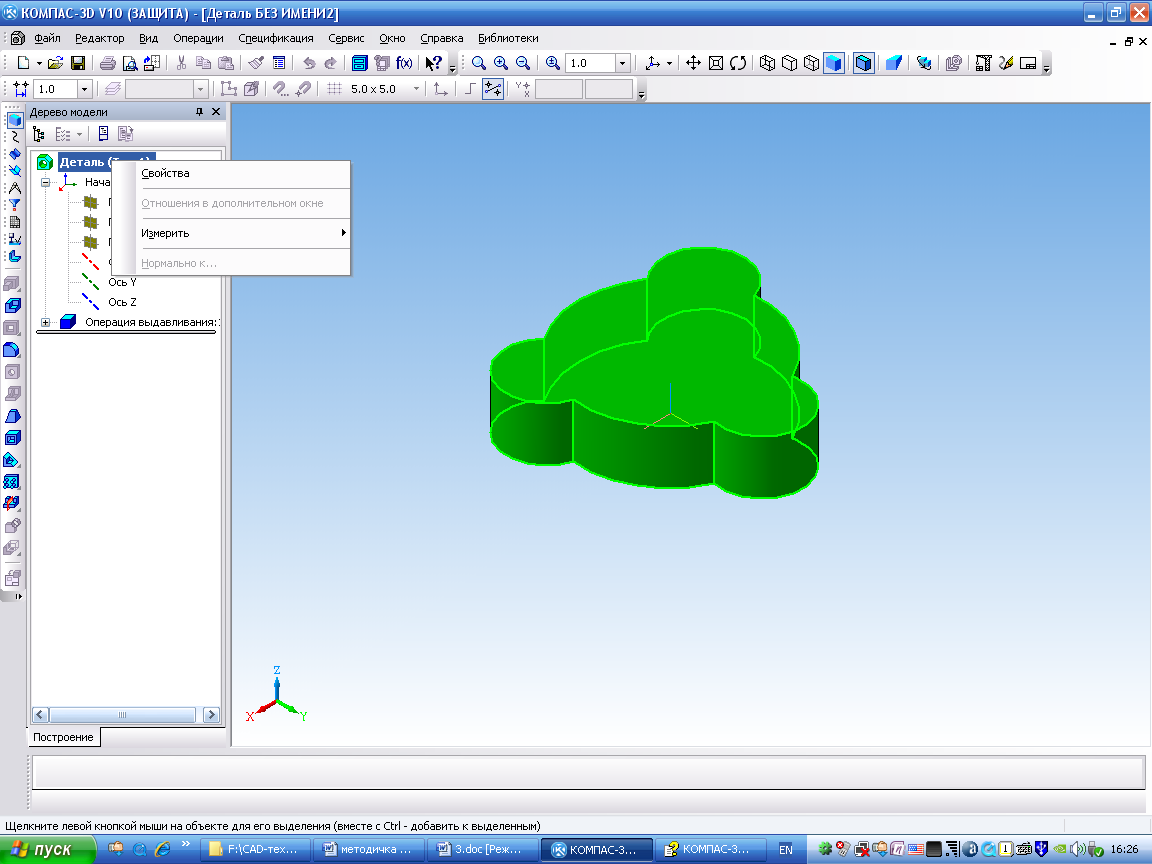

12. Далі в дереві моделей потрібно виділити опцію Деталь, натиснути праву кнопку мишки, і в контекстному меню вибрати послугу Властивості (рис.10.15).

Рис. 10.15

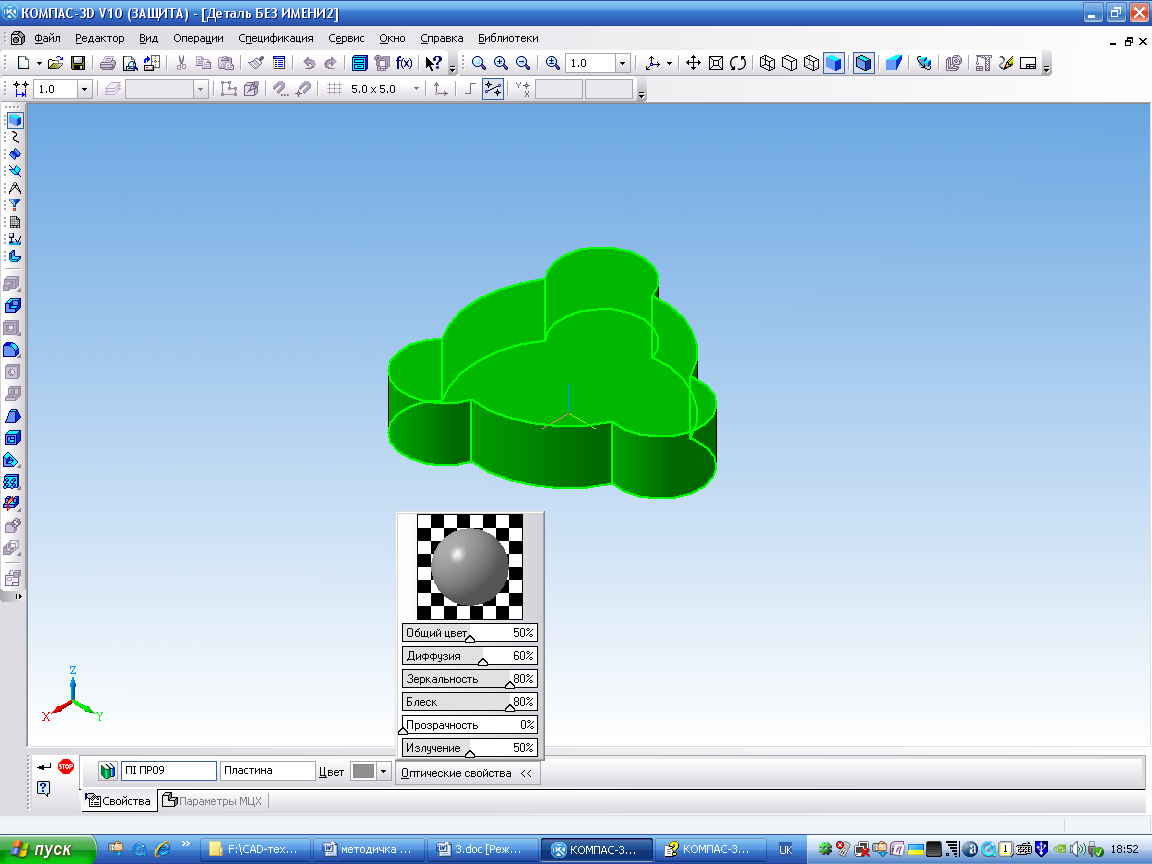

13. Заповнити рядок параметрів: в полі позначення ввести ПІ ПР09, в поле назва виробу – Пластина, та вибрати колір деталі(рис.10.16)

Рис.10.16

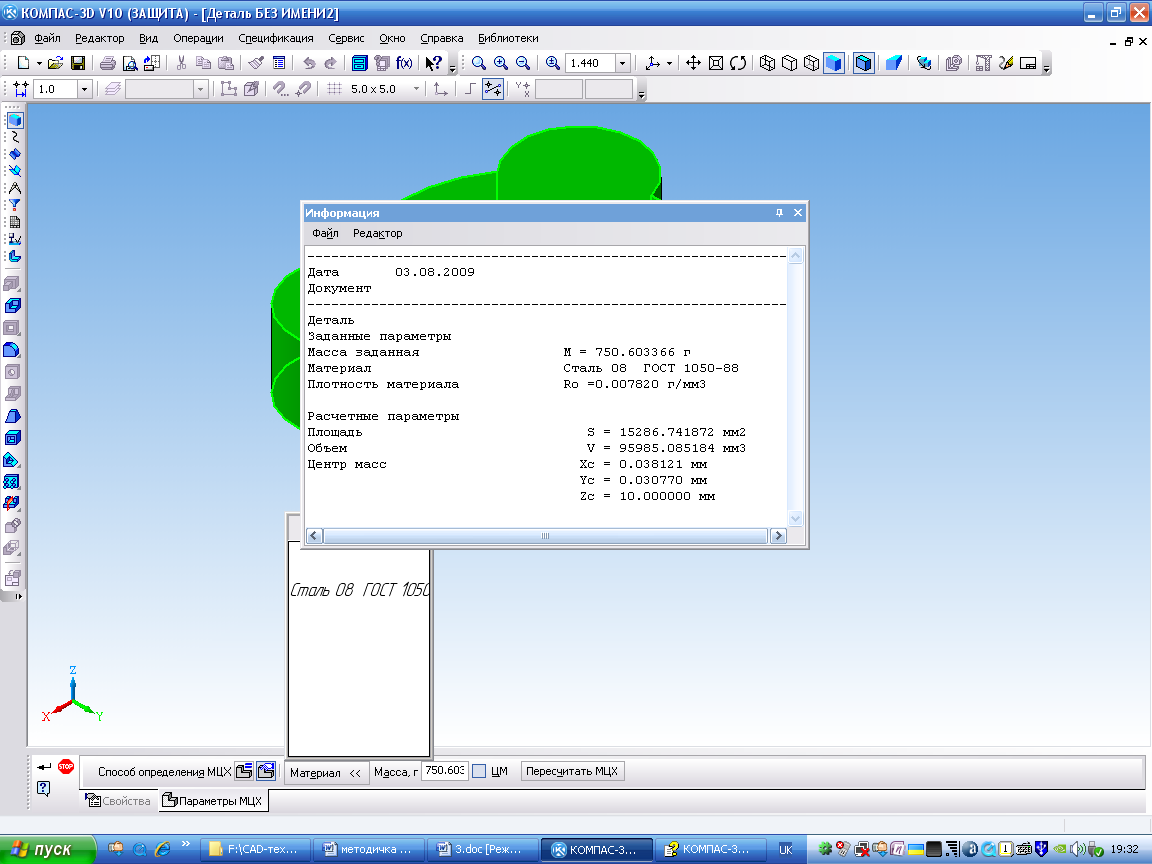

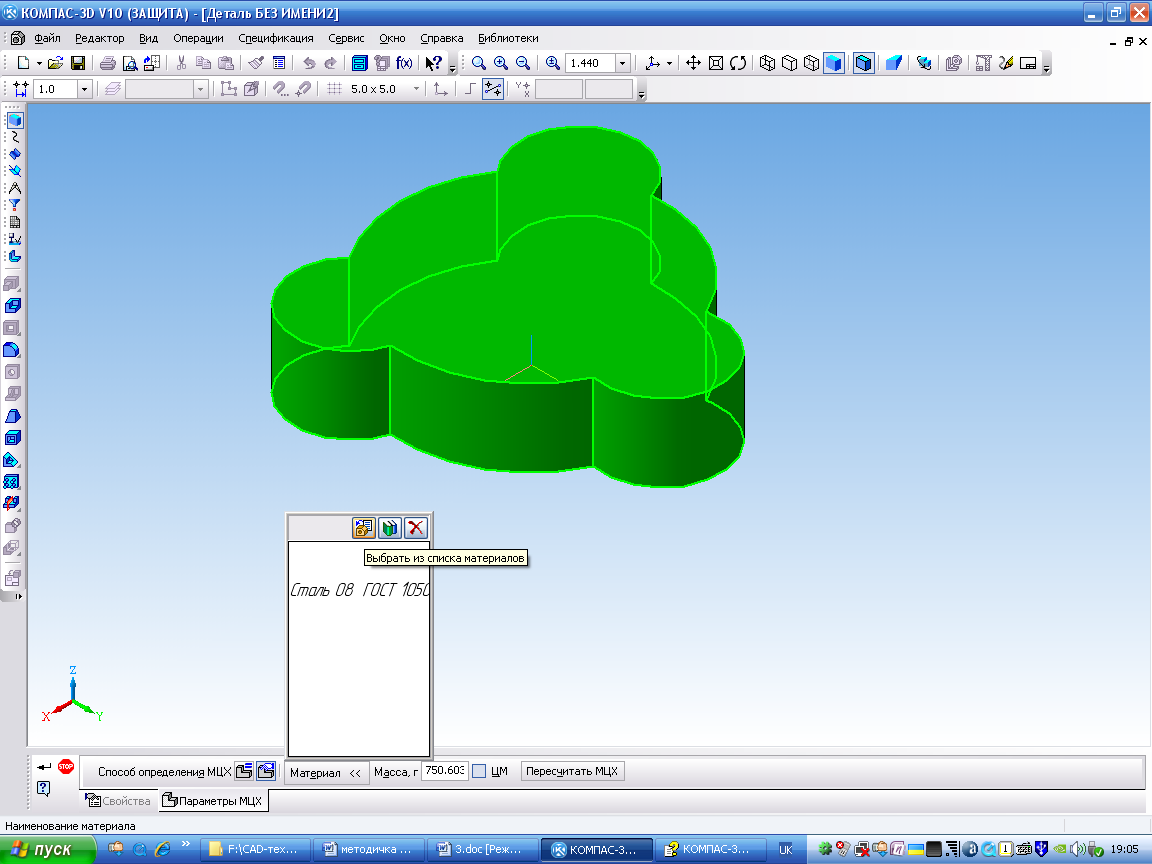

14. Далі потрібно перейти на закладинку Параметри МЦХ, в полі Матеріал натиснути кнопку Вибрати із списку матеріалів і у вікні, що відкриється вибрати Сталь08 ГОСТ1050. Потім вибрати спосіб визначення МЦХ – Розрахунок за масою , і натиснути кнопку Переобчислити МЦХ (рис.10.17). На екрані з’явиться допоміжне вікно з результатами обчислень (рис.10.18).

Рис. 10.17

Рис. 10.18

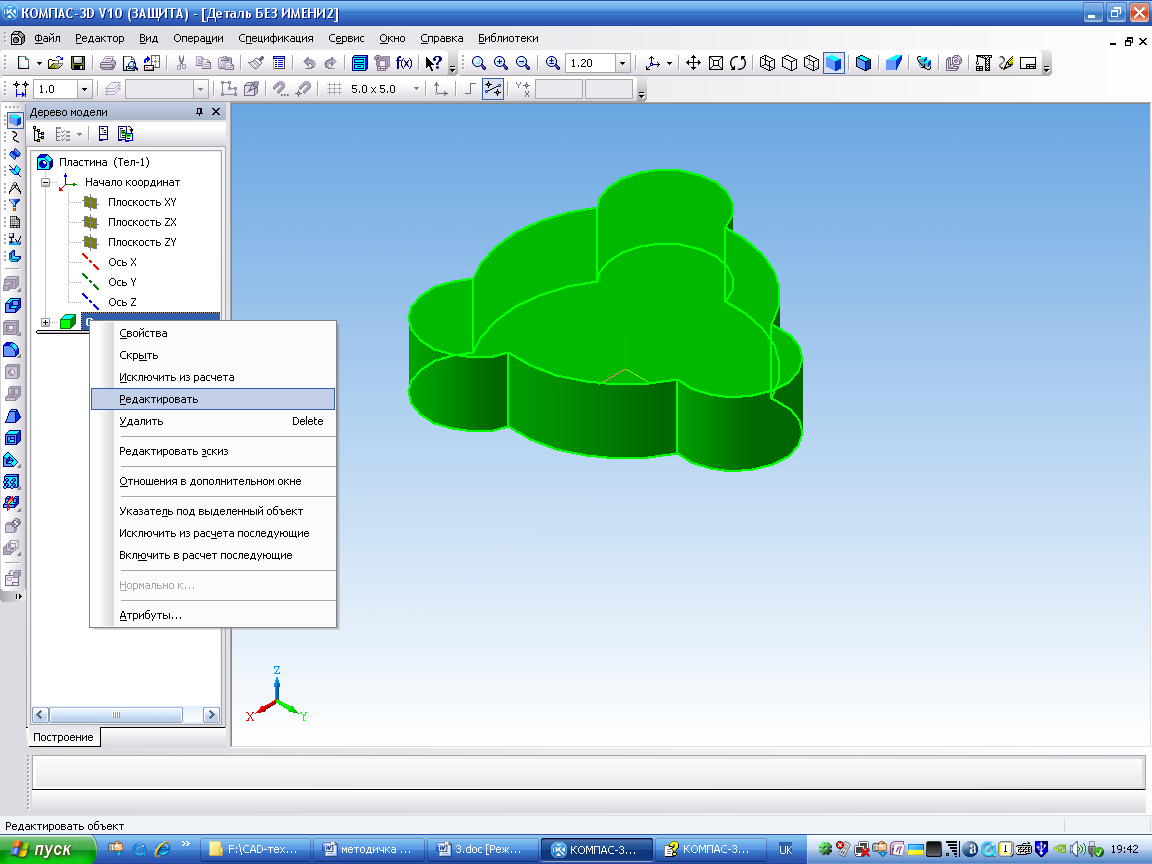

15. Збільшити товщину пластини до 30мм, відредагувавши послугу Видавлювання, для цього в Дереві моделі потрібно виділити Операція видавлювання та викликати контекстне меню і вибрати послугу Редагувати (рис.10.19).

Рис. 10.19

В рядку параметрів в полі Відстань замінити значення на 30 (рис.10.20) і натиснути кнопку Створити об'єкт на панелі спеціального управління.

Рис. 10.20

16. Отвори в пластині можна створити двома способами:

• за допомогою послуги Вирізувати видавлюванням,

• редагуванням початкового ескізу.

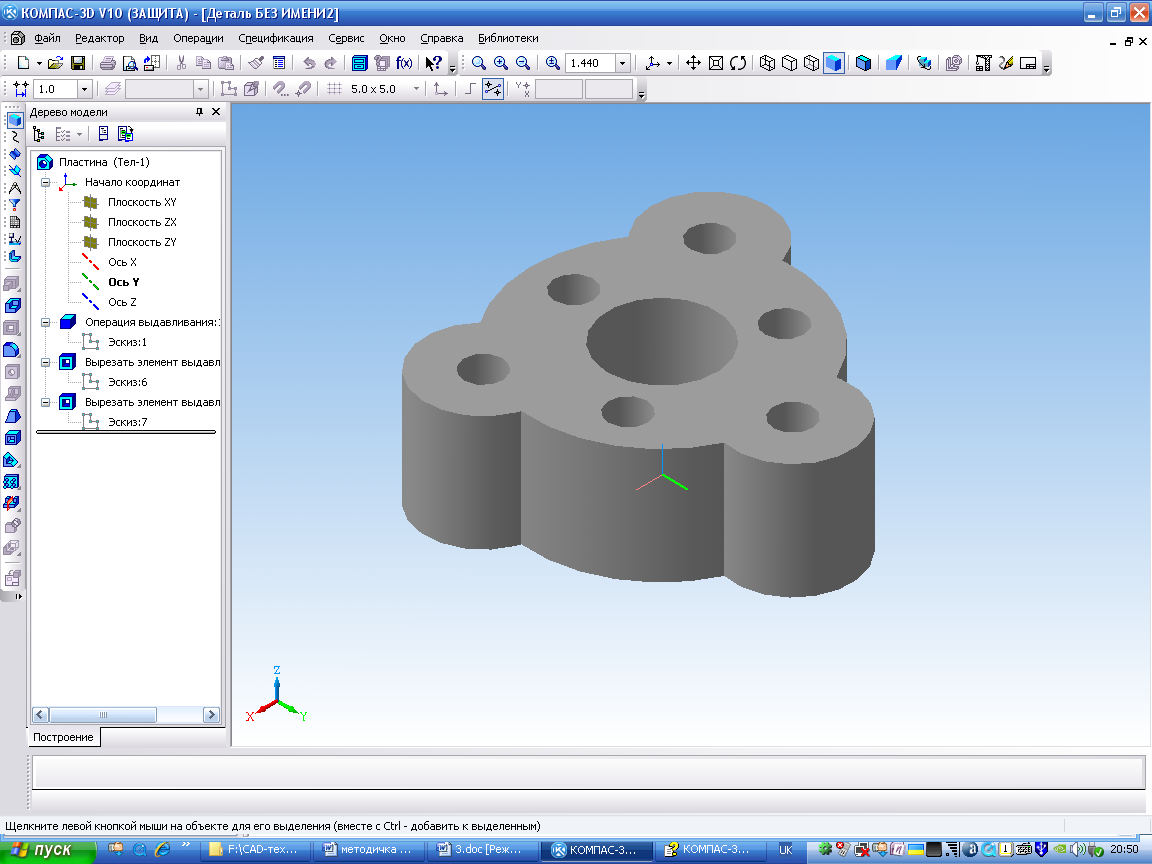

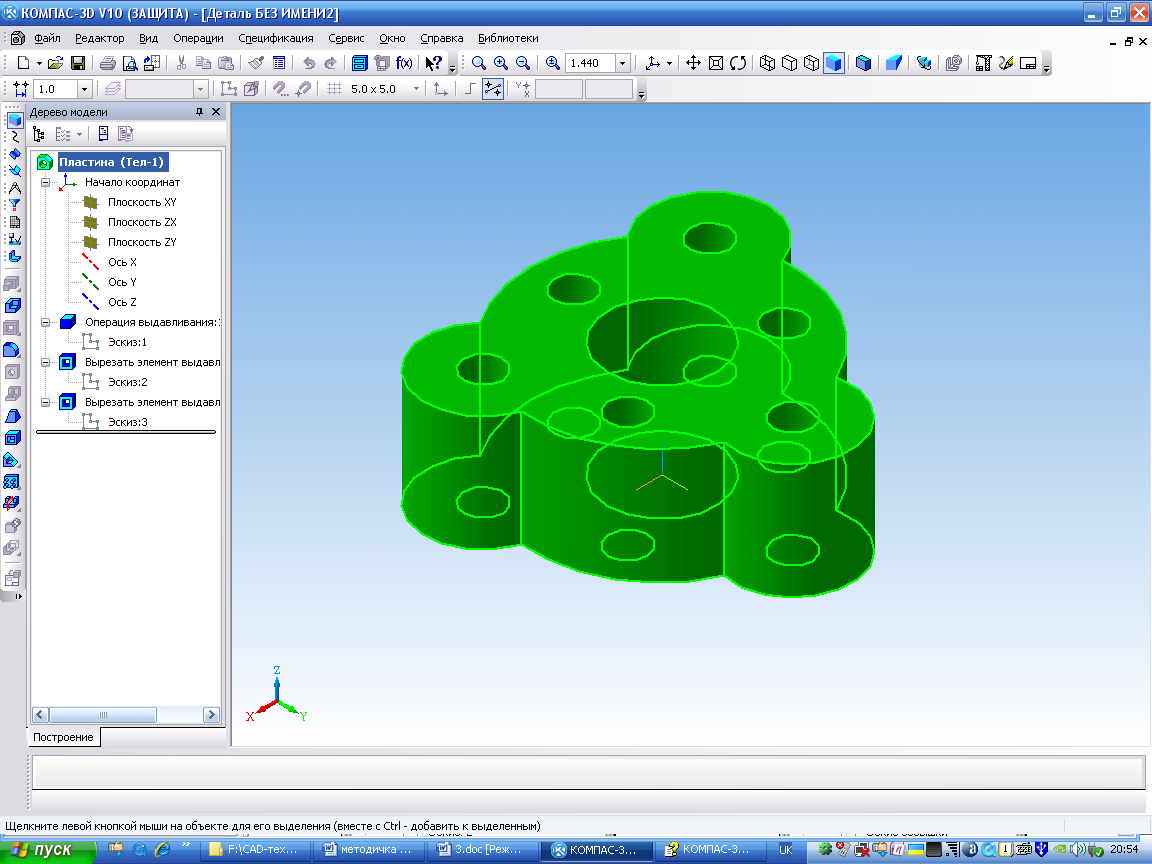

В дереві моделі (рис.10.21) відобразяться операції над елементами деталі, а на екрані отримається просторове зображення даної пластини(рис.10.22).

Рис. 10.21

Рис. 10.22

17. Подати готову модель для перевірки викладачеві. Результат зберегти на диску з ім'ям Самостійна робота №5/10.
