Электронно-счётные (цифровые) частотомеры
Электронно-счётные частотомеры по своим возможностям являются универсальными приборами. Их основное назначение - измерение частоты непрерывных и импульсных колебаний, осуществляемое в широком частотном диапазоне (примерно от 10 Гц до 100 МГц) при погрешности измерений не более 0,0005%. Кроме того, они позволяют измерять периоды низкочастотных колебаний, длительности импульсов, отношения двух частот (периодов) и т. д.
Действие электронно-счётных частотомеров основано на дискретном счёте числа импульсов, поступающих за калиброванный интервал времени на электронный счётчик с цифровой индикацией. На рис. 4 приведена упрощённая функциональная схема прибора. Напряжение измеряемой частоты fx в усилительно-формирующем устройстве преобразуется в последовательность однополярных импульсов, повторяющихся с той же частотой fx. Для этой цели часто используется система из усилителя-ограничителя и триггера Шмитта, дополненная на выходе дифференцирующей цепочкой и диодным ограничителем (см. Ёмкостные частотомеры и рис. 3). Временной селектор (электронный ключ с двумя входами) пропускает эти импульсы на электронный счётчик лишь в течение строго фиксированного интервала времени Δt, определяемого длительностью прямоугольного импульса, воздействующего на его второй вход. При регистрации счётчиком m импульсов измеряемая частота определяется формулой
fx = m/Δt.
Например, если за время Δt = 0,01 с отмечено 5765 импульсов, то fx = 576,5 кГц.
Погрешность измерения частоты определяется главным образом погрешностью калибровки выбранного интервала времени счёта. Задающим компонентом в системе формирования этого интервала является высокостабильный кварцевый генератор, положим, частоты 100 кГц. Создаваемые им колебания с помощью группы последовательно включённых делителей частоты преобразуются в колебания с частотами (f0) 10 и 1 кГц, 100, 10, 1 и 0,1 Гц. которым соответствуют периоды (Т0) 0,0001; 0,001; 0,01; 0,1; 1 и 10 с (последние одно или два из указанных значений f0 и Т0 у некоторых частотомеров отсутствуют).
Колебания выбранной (посредством переключателя В2) частоты f0 (числовое значение последней является множителем к отсчёту по счётчику) с помощью триггера Шмитта преобразуются в прямоугольные колебания с частотой повторения f0. Под их действием в управляющем устройстве формируется интервальный импульс длительностью Δt = Т0 = 1/f0 строго прямоугольной формы. Этот импульс вызывает сброс предыдущих показаний счётчика, а затем (с задержкой на несколько микросекунд) поступает на селектор и открывает его на время Δt для пропускания импульсов с частотой повторения fx. После закрывания селектора число пропущенных им импульсов m фиксируется индикатором счётчика, а измеряемая частота определяется по формуле fx = m*f0.

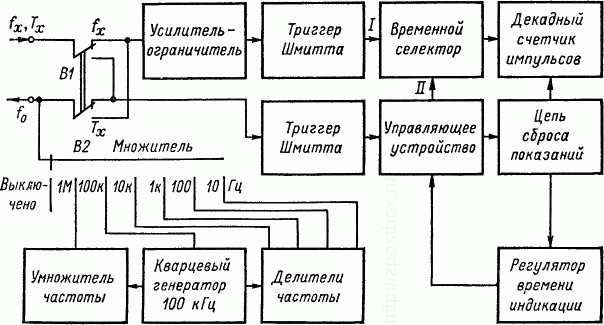

Рис. 4. Упрощённая функциональная схема электронно-счётного (цифрового) частотомера
К недостаткам электронно-счётных частотомеров следует отнести сложность их схем, значительные габариты и массу, высокую стоимость.
