Лабораторна робота № 1
Описання предметної області
Облік платників ведеться відділом оліку і обробки даних , окремо фіз та
юр осіб.
З метою облік юр осіб створюється єдиний банк даних про платників
податків юр осіб.
В нього заносяться всі підприємства , що знаходяться на тер. Району чи
міста + їх філії, відділення та інші структурні підрозділи незалежно від
місця знаходження + облік філій та відділень ведеться по місцю їх
знаходження.
Дані в обліковий реєстр заносяться по групам підприємств різних форм
власності. В кожній виділяються галузі н/г. По кожному підприємству
вказується як ведуться розрахунки з бюджетом( централізовано головним
підприємством або децентралізовано).
В єдиному банку даних по кожному платнику вказуються такі реквізити :
повна назва підприємства, його філій та відділень;
адреси та номери телефонів ;
форма власності;
підпорядкування
дата реєстрації
види податків, які сплачує підприємство;
вимди пільг, які воно використовує ;
№р/р, дата його відкриття;
дата отримання заяви про взяття на облік;
найменування бюджетів, до яких сплачує податки.
Для реєстрації в податк органах підприємства зобо’язані подати в ДПІ
за місцем знаходження документи за встановленим передіком ( заява, копія
Статуту, свідоцтво про реєстрацію, виписку з банку про відкриття р/р і
т.д.)
Податк органи перевіряють вказані в заяві дані і за відсутності
зауважень протягом 10 днів реєструють підприємство і заносять його до
єдиного банку даних.
У подальшому підприємство має подавати в ДПІ відомості про зміни у їхній
діяльності, пов’язані з джаними, наведеними в заяві.
Інформація про зміни подається в 10-денний строк.При зміні
місцезнаходження підприємства за його новою адресою пердаються:
заява+справа підприємства з додатком-копією особового рахунку, або
довідки про стан розрахунків з бюджетом.
Податк органи проводять відповідну роботу з метою встановлення повноти
обліку платників податків. Для цього вони використовують відповідні дані
ві тих організацій , діяльність яких пов’язана з відкриттям нового
підприємства( банки – про відкриття/зміну/закриття р/р; від підприємств
зв’язку - про підприємства, яким встановлені телефони; від організацій
архітектури – про дозволи на нове будівництво, здані в експлуатацію
об’єкти; в страх органів – про нові договори страхування ).
Створення idef0-моделі Початкові етапи створення моделі
При створенні нової моделі виникає діалог, наведений на рис.1.1. У даному діалозі вказано, створюється нова модель чи вона відкривається з файлу або з репозиторію ModelMart, внедено ім'я нової моделі і вибрано методологію, в якій вона буде будуватися.

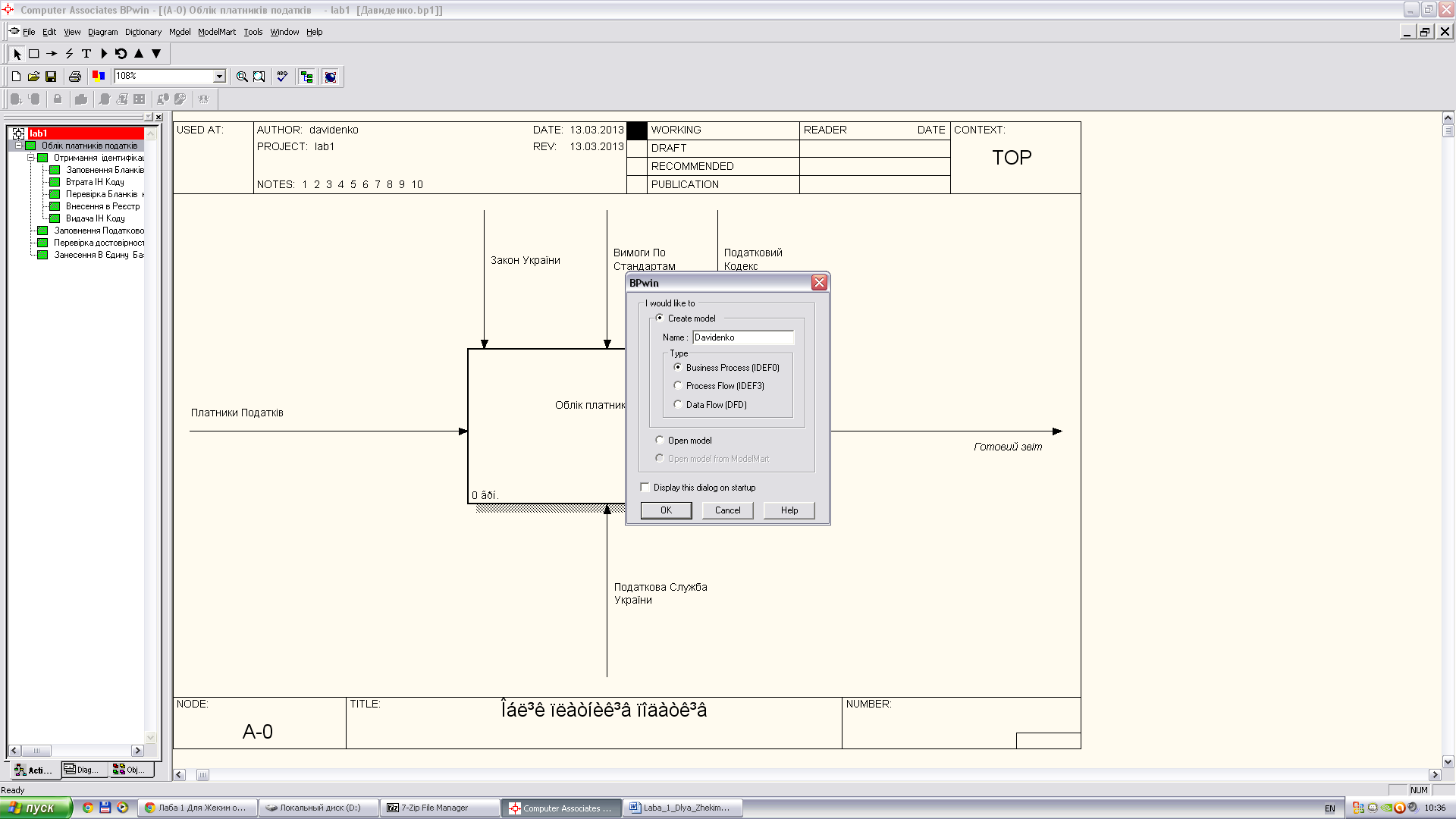

Рис.1.1. Діалогове вікно створення моделі
Для внесення суб'єкта, мети і точки зору моделі IDEF0 в BPwin вибрано пункт меню Edit / Model Properties (Властивості моделі), що викликає діалог Model Properties. У закладці Purpose (рис.1.3) слід вказати мету і точку зору.

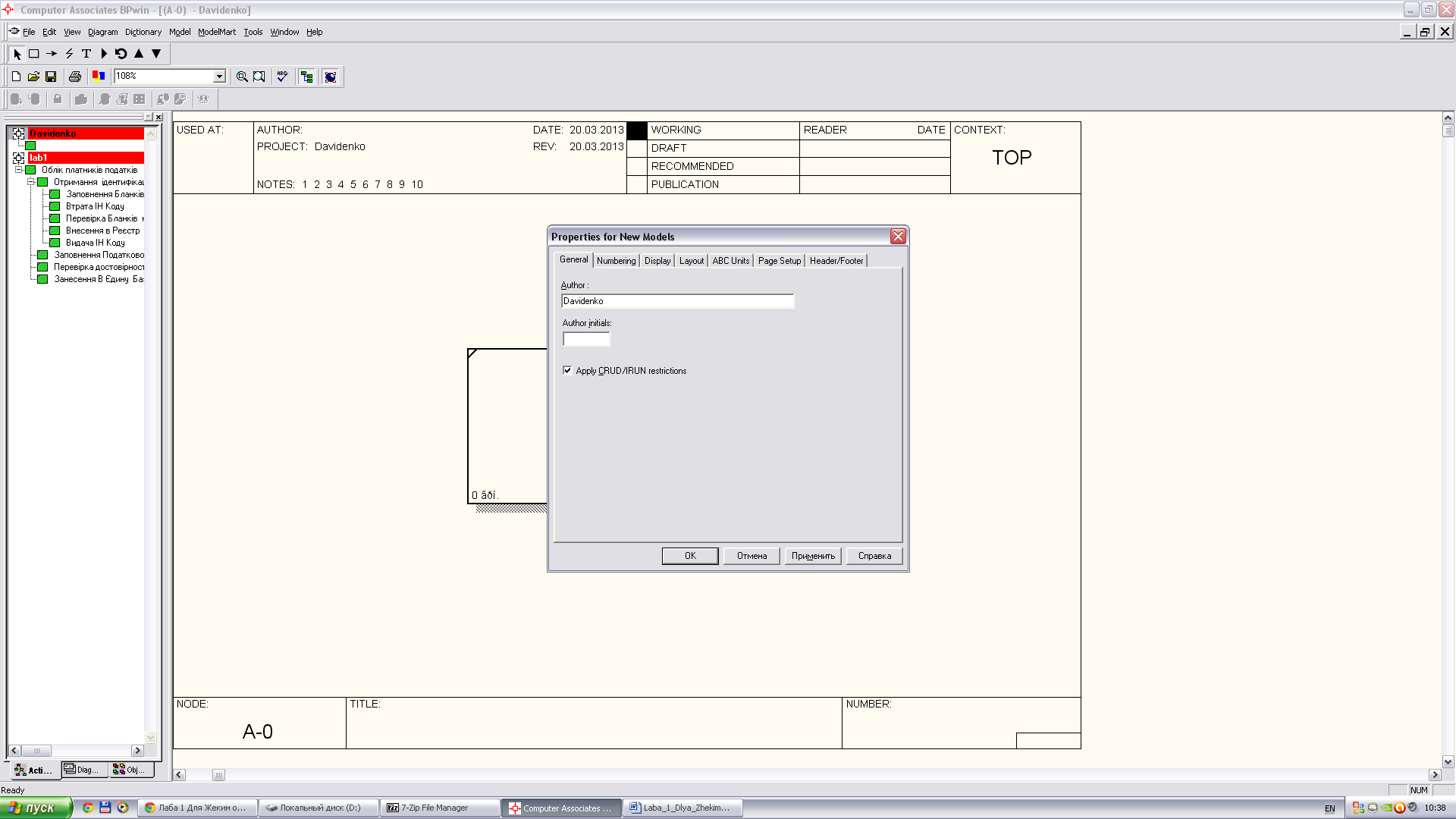

Рис. 1.2. Вибір команди Model Properties у меню Model

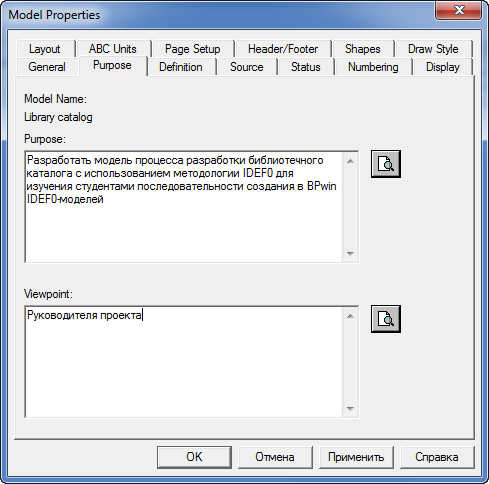

Рис.1.3. Закладка Purpose діалога Model Properties
У закладці Definition (рис. 1.4) необхідно визначити суб'єкт моделювання (Definition) і його межі (Scope). У закладці Status визначається статус моделі (чорновий, робочий, остаточний і т.д.), час створення або останнього редагування. У закладці Source (рис. 1.5) описуються джерела інформації для побудови моделі. Закладка General служить для внесення імені проекту і моделі, прізвища та ініціалів автора і виду моделі - AS-IS або TO-BE (рис.1.6).

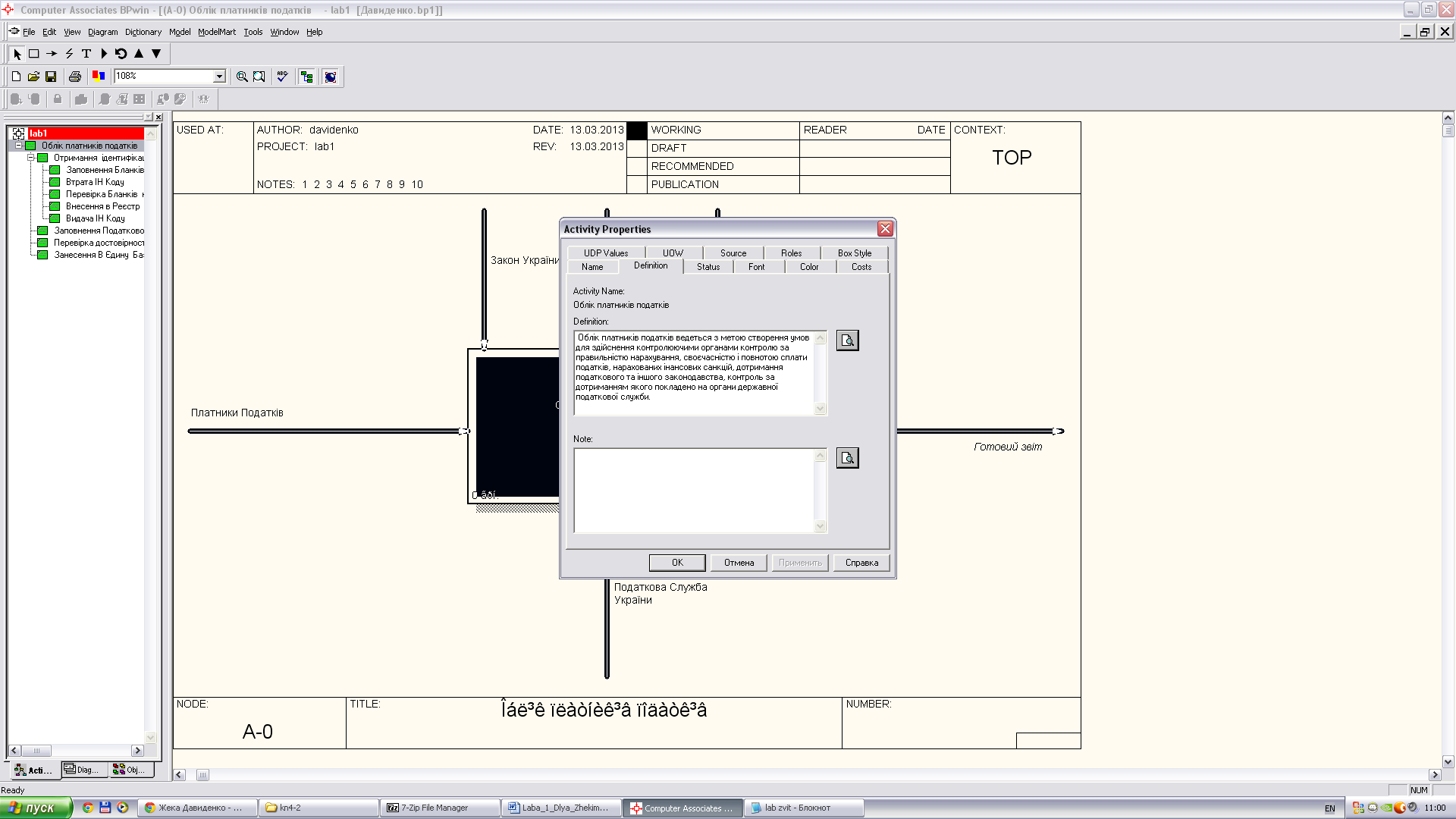

Рис. 1.4. Закладка Definition діалога Model Properties

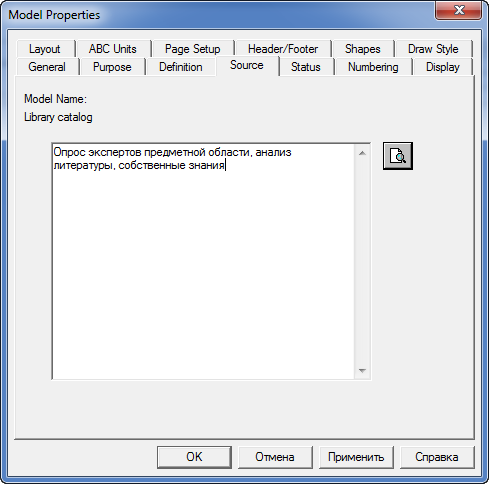

Рис. 1.5. Закладка Source діалога Model Properties
Рис. 1.6. Діалог властивостей моделі
