Карточка №4

Объект — 14.03.8647 Карточказакладки пункта полигонометрии3 класса
Название пункта Якутск Тип центра 2г.р. Наружный знак пирамида-штатив Кем заложен экспедицией № 224 предприятия № 31 Кем определен экспедицией № 224 предприятия № 31 Пункт сдан на наблюдение за сохранностью по акту № 81 от 28.04.1974 г. в городской совет г.Харен
Описание местоположения Пункт полигонометрии3 класса расположен в 1250м от населенного пункта Клокков. Подъезд к пункту осуществляется с юго-восточной части населенного пункта Клокков на юго-восток по дороге 825 метров, затем на юг 500 метров. ИсполнительНепутаев А. В. Нач. партииЗагибалов А. З. Гл.инженер эксп. Зайцев А. И.	Фотоснимок Отсутствует

Составил:___Зайцев А. И._____

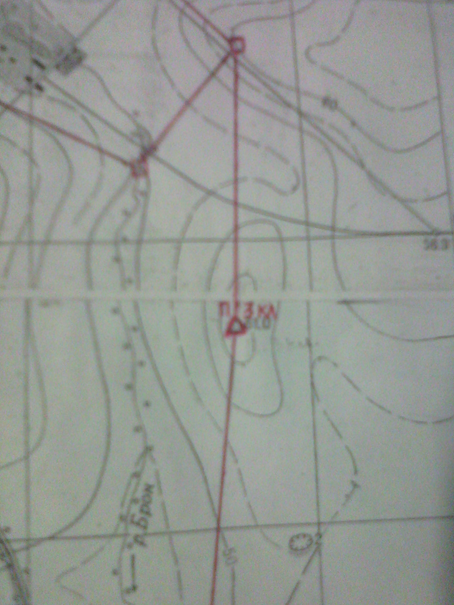

1.3 Схема расположения топографических съемок

1.4 Номенклатурнаяразграфка листов плана масштаба 1:1000.

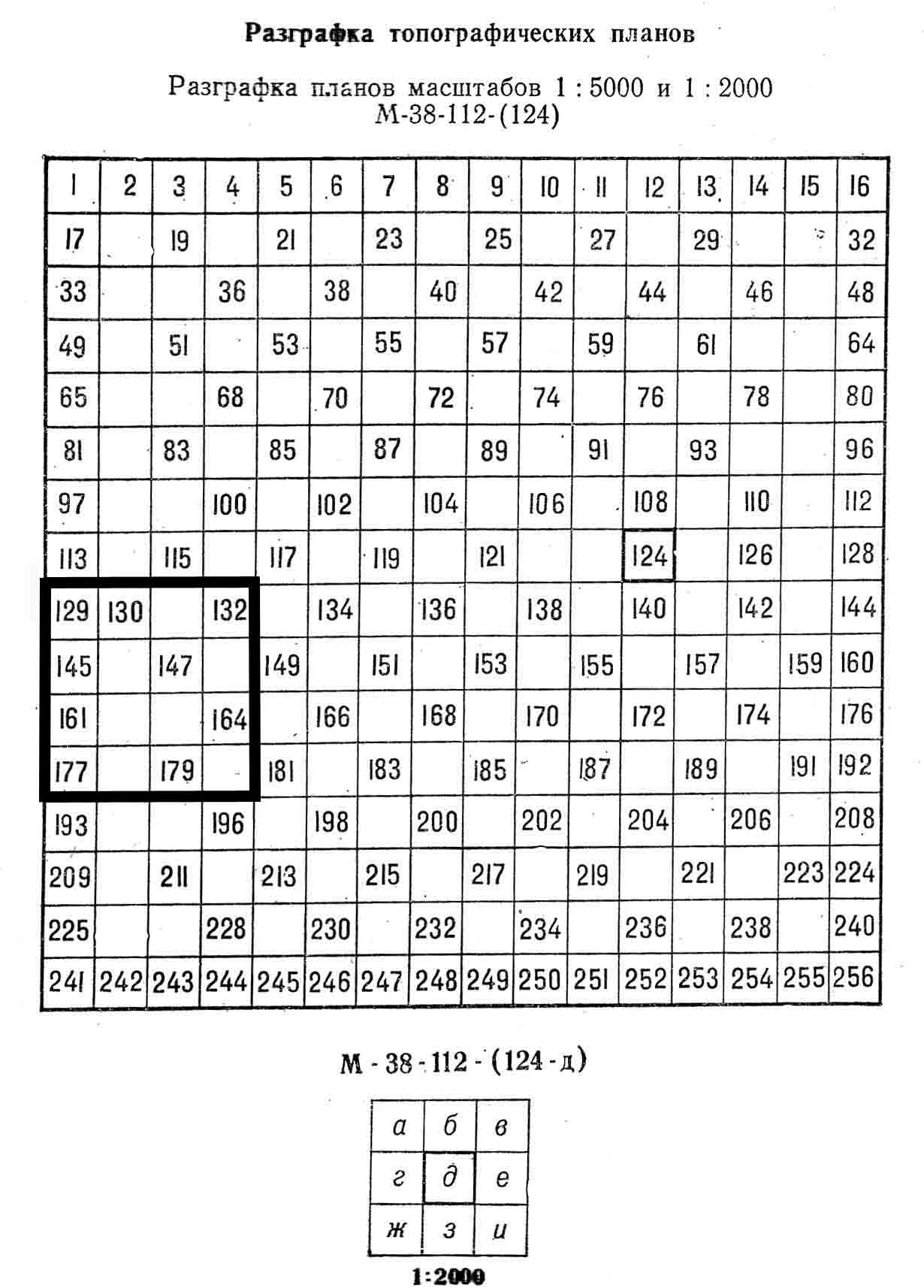

Рис.5.Разграфка планов

Рис. 2

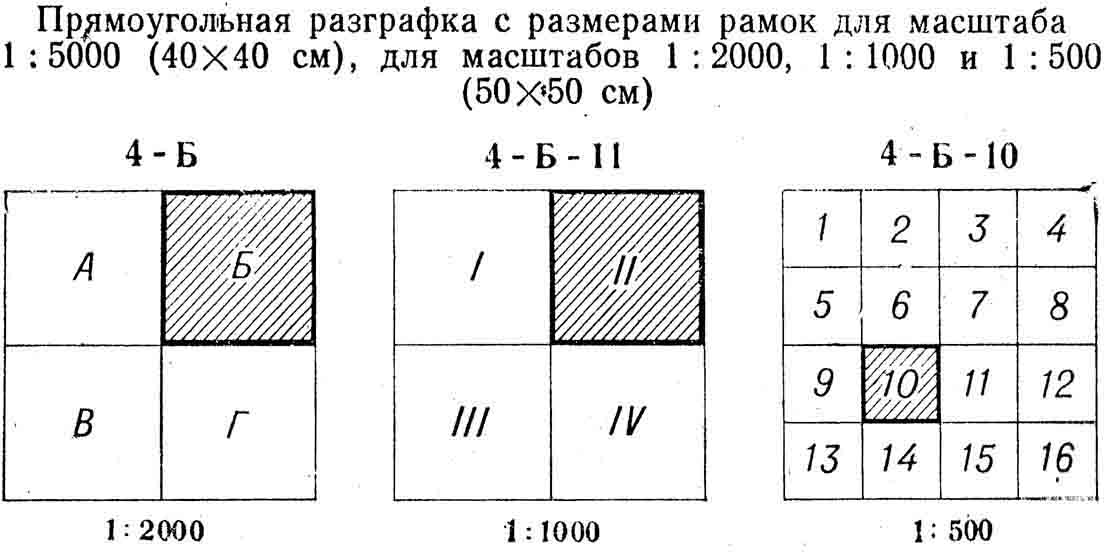

За основу разграфки планов масштабов 1:5000 и 1:2000, создаваемых на участках с площадью свыше 20 км, как правило, принимают лист карты масштаба 1:100000, который делится на 256 частей для съемок масштаба 1:5000. Листы карты или плана масштаба 1:5000 обозначаются цифрами 1 ,2 ,3 ,4… Лист карты или плана масштабом 1:2000 обозначаются маленькими буквами а, б, в, г, д, е, ж, з, и. Для топографических создаваемы на города и на населенные пункты, и на участки площадью не менее 20 км², как правило, для масштабов 1: 1000 и 1:500, применяется прямоугольная разграфка. В этом случае за основу разграфки принимается лист масштаба 1: 5000, обозначаемый арабскими цифрами. Ему соответствует четыре листа масштаба 1: 2000 (А, Б, В и Г), например, 125-А. Листу масштаба 1: 2000 соответствует четыре листа масштаба 1: 1000, обозначаемых римскими цифрами (I, II, III и IV) и 16 листов масштаба 1: 500, обозначаемых арабскими цифрами (от 1 до 16).

Номенклатура (листы масштаба 1:1000, приходящиеся на территорию объекта):

(У-32-63-В-б)-21-I

(У-32-63-В-б)-21-II

(У-32-63-В-б)-21-III

(У-32-63-В-б)-21-IV

(У-32-63-В-б)-22-I

(У-32-63-В-б)-22-II

(У-32-63-В-б)-22-III

(У-32-63-В-б)-22-IV

(У-32-63-В-б)-23-I

(У-32-63-В-б)-23-II

(У-32-63-В-б)-23-III

(У-32-63-В-б)-23-IV

(У-32-63-В-б)-37-I

(У-32-63-В-б)-37-II

(У-32-63-В-б)-37-IV

(У-32-63-В-б)-38-I

(У-32-63-В-б)-38-II

(У-32-63-В-б)-38-III

(У-32-63-В-б)-38-IV

(У-32-63-В-б)-39-I

(У-32-63-В-б)-39-II

(У-32-63-В-б)-39-III

(У-32-63-В-б)-39-IV

(У-32-63-В-б)-53-II

(У-32-63-В-б)-54-I

(У-32-63-В-б)-54-II

(У-32-63-В-б)-55-I

(У-33-63-В-б)-55-II
