1.1.2 Физико-географическая характеристика района работ

На район работ имеется топографическая карта (№ 3-25; номенклатура У-32-63-В-б ). В районе работ преобладает горный рельеф. Максимальная высота над уровнем моря составляет 69,5м, минимальная 45,1м. Так же на карте представлены такие высокие точки как гора Фукс 69,5м; гора Линден 66,0м; гора Ротхорн 67,2м.

Район работ насчитывает 5 рек,1 крупное и3 мелких озер. Река Вистрберет истоки из озера Редон и протекает в юго-западном направлении, как и река Брон. Река Сейнпротекает с севера на юг, реки Рони и Виллат в западном направлении . Так же имеется 2 крупных и 2 мелких болота.

Район работ насчитывает 16 населенных пунктов большинство из которых расположены вдоль дорог.

В районе работ имеется железнодорожная ветка, проходящая с запада на восток (Ахим 24км – Ланбург 21км).

Лесная кустарниковая растительность занимает не более 20%. Лес Нёйхофен на севере, преобладающая растительность сосна (средняя высота деревьев 25м, средняя толщина 0,20м, среднее расстояние между деревьями 3м). Так же имеется лес на северо-западе преобладает клён (средняя высота 15м, средняя толщина 0,15м, среднее расстояние 3м.

1.1.3 Топографо-геодезическая изученность участка съемки

На территории объекта имеются карты масштаба 1:25000 (У-32-63-Б-г) созданные в 1960 году в системе координат 1942г. В Балтийской системе высот, сплошные горизонтали проведены через 5м.

В близи границ были произведены следующие геодезические работы:

Работа №1. Триангуляция 4 класса в 1959 г.

Работа №2. Полигонометрия 3 и 4 класса в 1959 г.

Работа №3. Нивелирование II и III кл. в 1960 г.

Так же составлен каталог исходных пунктов и карточки-закладки центров (пунктов). Все сведения об исходных пунктах приведены в таблице 1.

Таблица 1 – Исходные пункты

№ п./п.	Название пункта	Координаты			Метод определения
		X	Y	H
1	Фукс	6003,525	2380,325	69,5		Триангуляция 4кл.
2	Штезе	6003,400	2384,175	67,6		Полигонометрия 4кл.
3	Харен	5998,875	2378,750	52,2		Триангуляция 4кл.
4	Брон	5999,725	2384,750	61,0		Полигонометрия3кл.

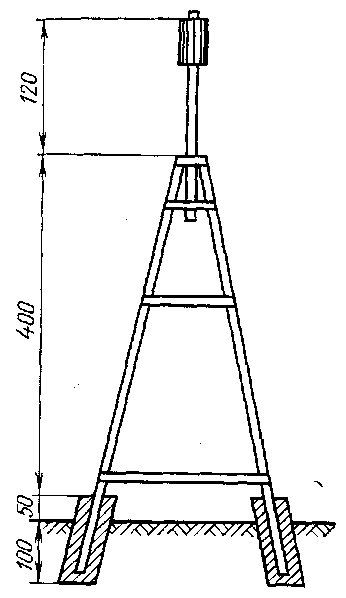

Рис. 3. Пирамида-штатив из уголковой стали (50х50х5 или 35х35х4) со съёмной малофазной визирной целью с высотой до столика от 1,2 до 0,4 м.

Примечание: конструкция пирамиды-штатив универсальна. На скальных грунтах бетонные монолиты заменяются якорем, состоящем из скальной плиты (200х200х4мм), скреплённой болтами с ногой знака. Сверху насыпается курган из камней. При наблюдении визирная цель снимается и при необходимости может быть поднята на высоту 3,5; 7,0; 10,5 м. от столика.

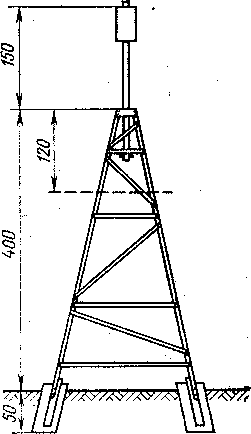

Рис.4. Ч етырёхугольная пирамида (из уголковой стали)

В соответствии с физико-географической характеристикой на данной территории типы центров выбраны согласно инструкции по топографической съёмке и инструкции по нивелированию I, II, III и IV кл.

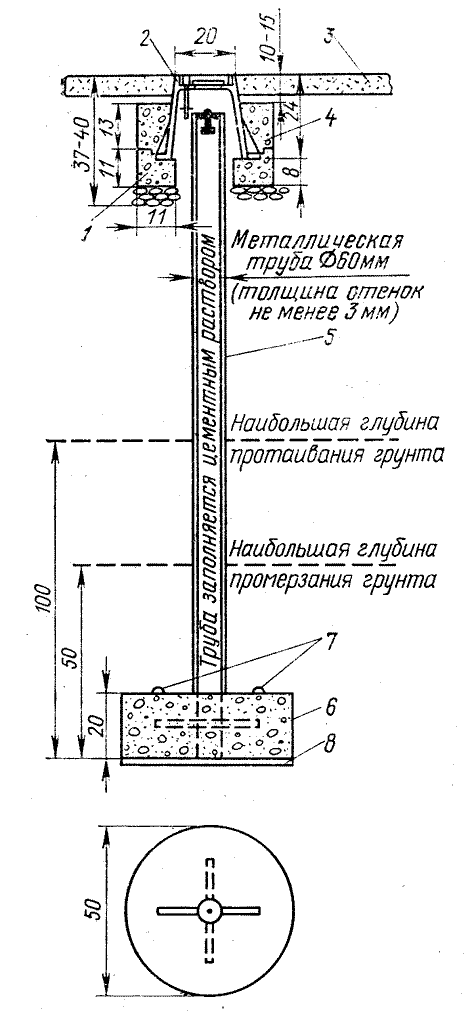

Рис. 5 - Центр пункта триангуляции, полигонометрии, трилатерации 2, 3, 4 классов для районов неглубокого (до 1,5 м) промерзания грунта. Тип 1 г.р.

1 – бетонный якорь диаметром 50 см; 2 – чугунный колпак с крышкой; 3 – асфальт или поверхность земли, очищенная от дерна; 4 – заливка бетонным раствором; 5 – бетонное кольцо; 6 – асбоцементная или железобетонная труба (диаметр 12-16мм), заполненная бетонным раствором; 7 – рельс; 8 – металлическая пластина; 9 – болт диаметром 16-20 мм; 10 – железные скобы; 11 – соединение на цементном растворе; 12 – слой цементного раствора в 2-3 см; 13 – уголок 50*50 мм.
