Федеральное агентство связи
ФГОБУ ВПО Сибирский Государственный университет телекоммуникаций и информации
В.Д. Чирков н.М. Гусельникова Теория электрических цепей
МЕТОДИЧЕСКИЕ УКАЗАНИЯ К ЛАБОРАТОРНЫМ РАБОТАМ
(для студентов заочного факультета)
Новосибирск
2012
УДК 621.382
В.Д. Чирков, Н.М. Гусельникова. Основы теории цепей/ Методические указания к лабораторным работам (для студентов заочного факультета).
Приведены методические указания по подготовке и выполнению лабора- торных работ по курсу «Теория электрических цепей» для студентов всех специальностей заочного факультета.
Ил. 20, табл. 11, список лит. 5 наим. Кафедра теории электрических цепей Для всех специальностей
Утверждено редакционно-издательским советом СибГУТИ в качестве ме-
тодических указаний.
© ФГОБУ ВПО Сибирский го- сударственный университет те- лекоммуникаций и информа- тики, 2012 г.
Общие указания к выполнению лабораторных работ
Лабораторные работы выполняются в часы занятий, установленные расписанием. При подготовке к выполнению лабораторных работ студен- ты должны изучить соответствующие разделы теоретического курса, ос- воить приемы работы в электронной лаборатории, уметь оценивать досто- верность получаемых результатов и соотносить их с положениями теории.
По итогам работы каждым студентом оформляется отчет по лабора- торной работе. В отчет заносятся исходные схемы, требуемые предвари- тельные расчеты и данные экспериментов, строятся необходимые графи- ки, заполняются таблицы, делаются выводы по работе.
После оформления работы и беседы с преподавателем по теоретиче-
скому материалу и отчету студент получает зачет по работе.
Лабораторные работы по курсу «Теория электрических цепей» вы- полняются в электронной лаборатории. Лаборатория организована на ком- пьютерах при помощи программы Electronics Workbench (EWB). Особенно- стью программы является наличие любых элементов электрических цепей и контрольно-измерительных приборов, по внешнему виду и характеристи- кам приближенных к их промышленным аналогам. Программа легко осваи- вается и достаточно удобна в работе. После составления схемы моделиро- вание начинается щелчком выключателя в правом верхнем углу экрана.
Окно программы EWB (рис. В1) содержит поле меню, линейку кон- трольно-измерительных приборов, линейку библиотеки компонентов (эле- ментов электрической цепи) и рабочее поле.
В рабочем поле создается схема в соответствии с вариантом лабо- раторной работы. Необходимый для схемы элемент переносится из библиотеки компонентов на рабочее поле движением мыши при нажа- той левой кнопке. Для фиксирования элемента кнопка отпускается. При необходимости каждый из элементов схемы может быть развернут на
90° (Ctrl-R). При двойном щелчке левой кнопки по элементу в раскры-
вающемся диалоговом окне устанавливаются требуемые параметры
элемента (величина, кратность и т.д.). Выбор подтверждается нажатием кнопки Accept с помощью курсора мыши или клавиши Enter.
После размещения элементов на рабочем поле производится соеди- нение их выводов проводниками. При этом необходимо учитывать, что к выводу элемента можно подключить только один проводник, в случае раз- ветвления схемы нужно использовать элементы «узлы». К узлу может быть подключено не более четырех проводников.
Для измерения электрических величин и исследования работы электрической схемы к схеме подключаются контрольно-измеритель- ные приборы. Способ их подключения такой же, как и способ создания схемы.
Рис. В1
Законы Ома и Кирхгофа в резистивных цепях
1. Цель работы.
Изучение и экспериментальная проверка законов Ома и Кирхгофа в разветвленной электрический цепи, содержащей источник и резистив- ные элементы.
2. Подготовка к выполнению работы.
При подготовке к работе необходимо изучить законы Ома для пассив- ного участка цепи, замкнутой цепи, участка цепи с активными (источ- ники) и пассивными (нагрузки) элементами; 1-й закон Кирхгофа – для узла цепи, 2-й закон Кирхгофа – для замкнутого контура цепи.
3. Экспериментальная часть.

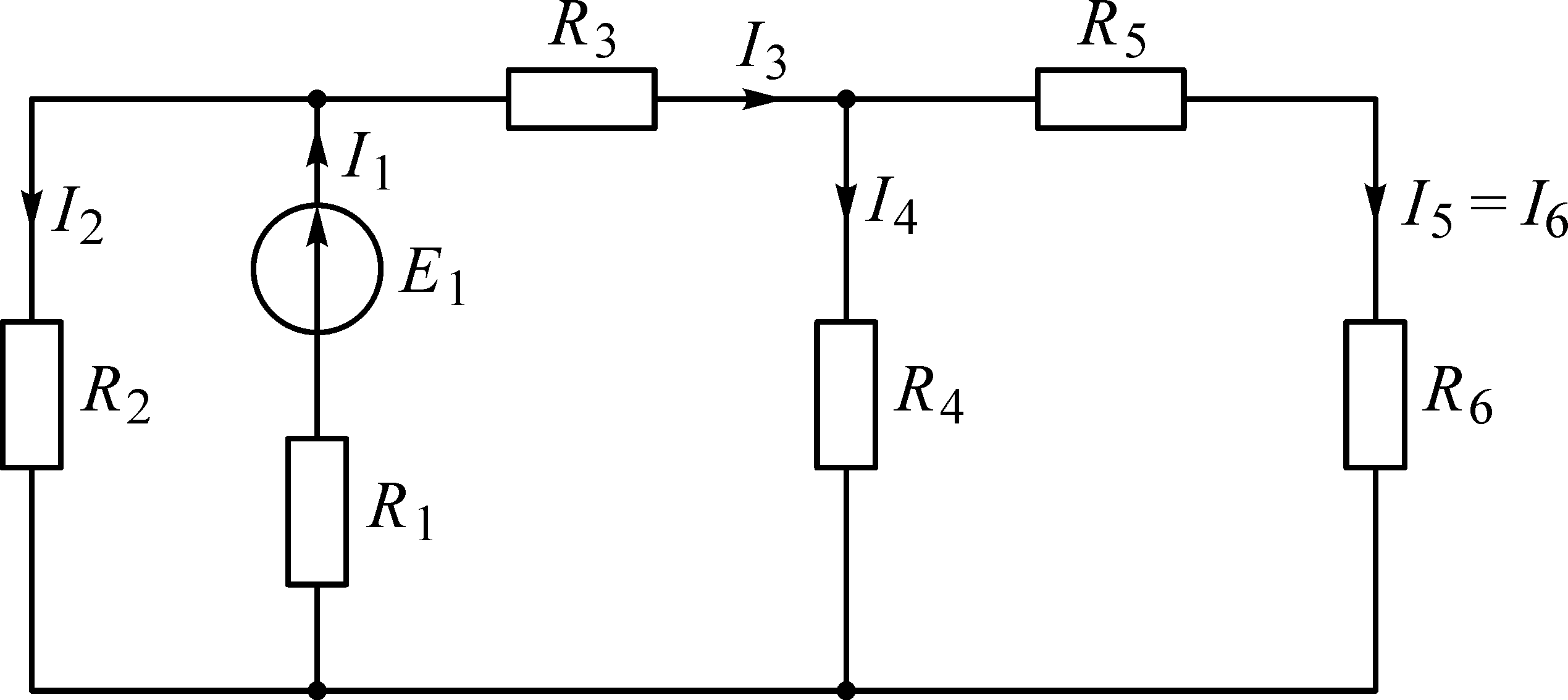

3.1. Собрать схему (рис. 1).
Рис. 1
3.2. Установить значение сопротивления резистора
R1 равным: 100 + n ⋅10
(Ом), где n – номер лабораторного стенда;
= 100 Ом.
R2 = R3 = R4 = R5 = R6 =
3.3. Установить
E1 = 10 В.
3.4. Подключить вольтметр к источнику
E1 и измерить э.д.с. источника.
Данные измерения записать в таблицу 1. Поочередно подключая вольтметр ко всем элементам схемы измерить напряжения на них. Данные измерений записать в таблицу 1.
Таблица 1
|
E1 |
U R1 |
U R2 |
U R3 |
U R4 |
U R5 |
U R6 |
Измерено |
В |
В |
В |
В |
В |
В |
В |
|
|
|
|
|
|
|
По данным измерений проверить выполнение II закона Кирхгофа
(ЗНК) для любого контура электрической цепи.
3.5. Используя амперметры определить токи в каждой ветви и записать в таблицу 2. По результатам измерений проверить выполнение I закона Кирхгофа (ЗТК) для любого узла схемы.
Таблица 2
-
I1
I 2
I 3
I 4
I 5
I 6
Измерено
мА
мА
мА
мА
мА
мА
3.6. Используя закон Ома и данные измерений U и I определить значения резисторов в схеме. Сравнить с заданными значениями.
3.7. Убедиться, что токи и напряжения в схеме линейно зависят от значе-
ния э.д.с.
E1 . Для этого – уменьшить
E1 в 2 раза и выполнить изме-
рения, расчеты и заполнить таблицы аналогичные таблицам 1 и 2
п.п. 3.4, 3.5. Объяснить полученные результаты.
3.8. Убедиться, что токи и напряжения в схеме зависят от величины любо-
го резистора схемы. Для этого – восстановить прежнее значение
E1 ,
но уменьшить сопротивление резистора
R1 в 2 раза и выполнить
измерения, расчеты и заполнить таблицы аналогичные таблицам 1
и 2 п.п. 3.4, 3.5. Объяснить полученные результаты.
4. Требования к отчету.
Отчет должен содержать:
– схему с указанием всех элементов;
– данные элементов схемы;
– контрольный (поверочный) расчет токов и напряжений в исходной схеме (п. 3.1). Результаты расчета проверить по I и II законам Кирхгофа;
– таблицы 1 и 2 для измеренных напряжений и токов исходной схе-
мы;
– таблицы для измеренных напряжений и токов при уменьшении E1
в 2 раза;
– таблицы для измеренных напряжений и токов при уменьшении R1
в 2 раза;
– выводы по проделанной работе.
При защите лабораторной работы необходимо знать основные за-
коны и методы расчета резистивных электрических цепей.
