3.2. Создание эскиза основания

Построение детали, общий вид которой приведен на рис. 16, можно начать с любого элемента, однако в качестве основания следует взять прямоугольную пластину со скругленными углами. Для создания этого объемного элемента необходимо построить его плоский эскиз в виде прямоугольника и выполнить операцию выдавливания на расстояние, равное толщине пластины.

Как правило, при построении эскиза основания выбирают одну из стандартных плоскостей проекций.

Порядок построения эскиза:

выберите щелчком мыши элемент «Плоскость XY» в дереве построения. При этом пиктограмма плоскости будет выделена зеленым цветом, а в окне детали появится условное обозначение плоскости – квадрат с узелками уп- равления;

нажмите кнопку «Эскиз» панели «Текущее состояние» – система перейдет в режим редактирования эскиза.

Эскиз удобнее строить в плоскости экрана. Для расположения эскиза во фронтальной плоскости параллельно экрану раскройте список стандартных ориентаций на панели «Вид» и выберите вид «Спереди».

3.3. Общие требования к эскизам

К

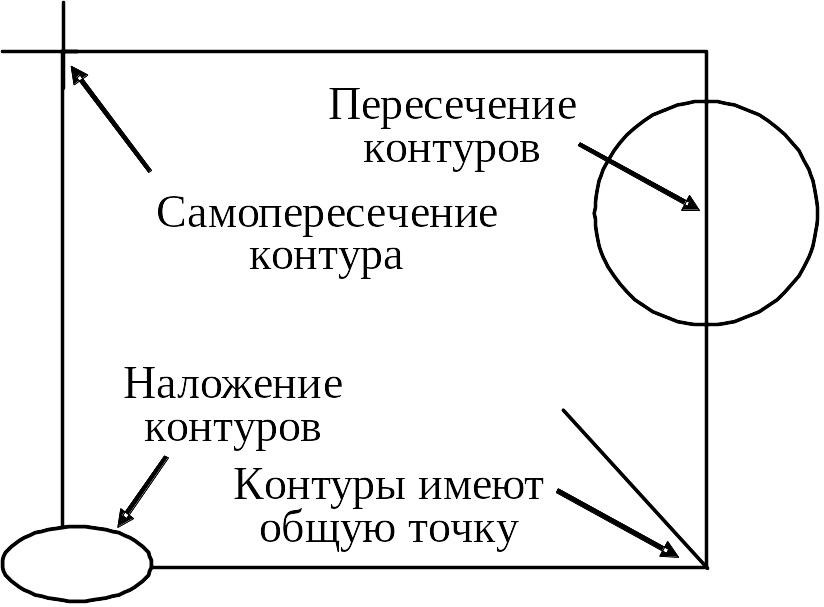

Рис. 20. Примеры ошибок построения контура

ак правило, эскиз представляет собой сечение объемного элемента. Одним из основных понятий при описании эскиза является контур. При построении эскиза под контуром понимается любой линейный графический объект или совокупность последовательно соединенных линейных объектов (отрезков, дуг, ломаных, сплайнов и т. д.).

Основные требования, предъявляемые к контурам при построении эскиза:

контуры в эскизе не должны пересекаться и не иметь общих точек;

контуры в эскизе изображаются стилем линии «Основная».

Примеры ошибок, связанные с на-рушением первого требования, показаны на рис. 20.

Иногда для построения контура в эскизе (особенно параметрическом) требуются вспомогательные объекты, не входящие в контур, их можно изображать другими стилями линий (вспомогательные объекты не учитываются при выполнении операций).

3.4. Простановка параметрических размеров

С помощью перемещения геометрических объектов или их узелков управления можно быстро изменить геометрию контура в эскизе, однако нельзя задать его точные геометрические размеры. Этот вопрос решается с помощью простановки параметрических управляющих размеров.

С

Рис. 21. Панель «Размеры»

истема «Компас» поддерживает все предусмотренные ЕСКД типы размеров: линейные, диаметральные, угловые и радиальные. Кнопки вызова соответствующих команд расположены на инструментальной панели «Размеры» (рис. 21).

На панелях расширенных команд располагаются различные дополнительные варианты простановки размеров. Панель расширенных команд простановки линейных размеров (см. рис. 21) включает в себя линейный размер с обрывом, линейный размер от отрезка до точки, линейные размеры от общей базы и т. д. Кнопки «Радиальный размер» и «Угловой размер» имеют свои панели расширенных команд.

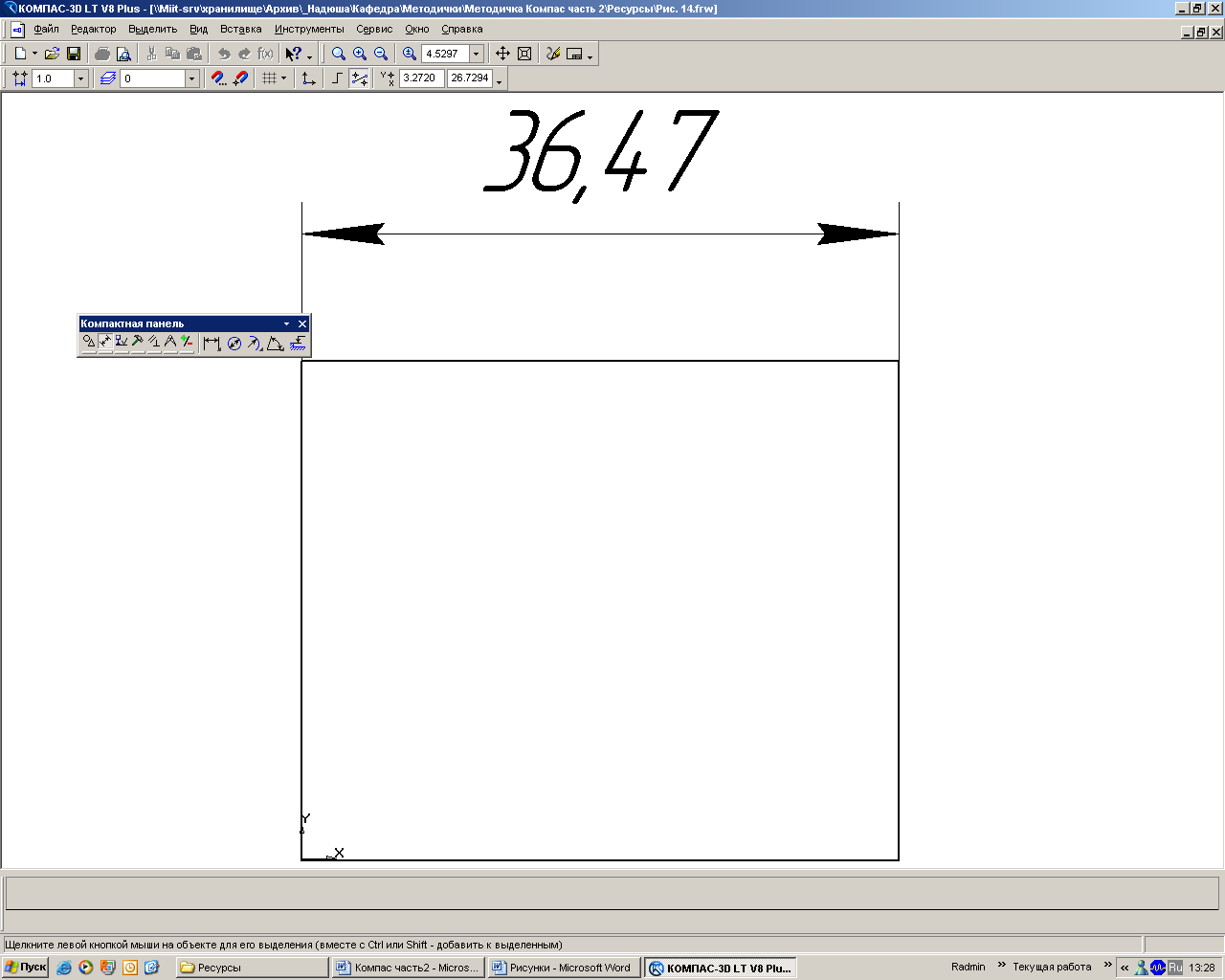

Для построения линейного размера необходимо нажать кнопку «Линейный размер», затем указать точки начала (т. 1) и окончания (т. 2) размерной линии и ориентацию этого размера (рис. 23).

А

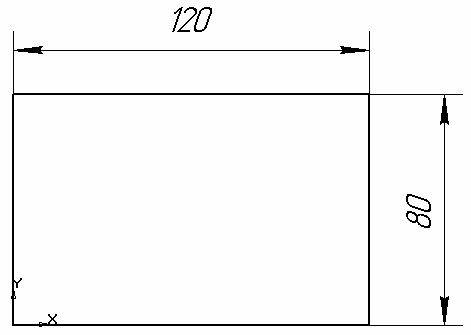

Рис. 22. Построение прямоугольника

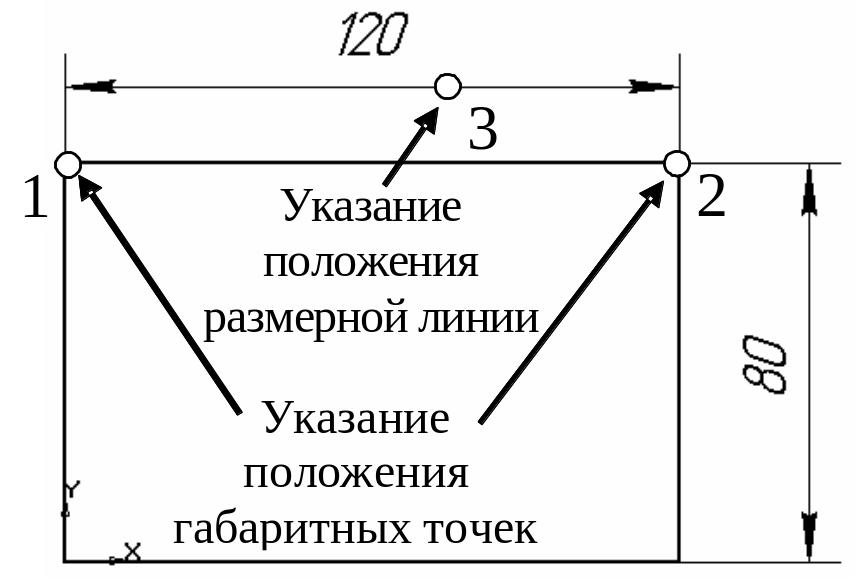

Рис. 23. Построение горизонтального размера

налогичным образом можно проставить линейный вертикальный размер (80 мм), определяющий высоту прямоугольника (рис. 22).

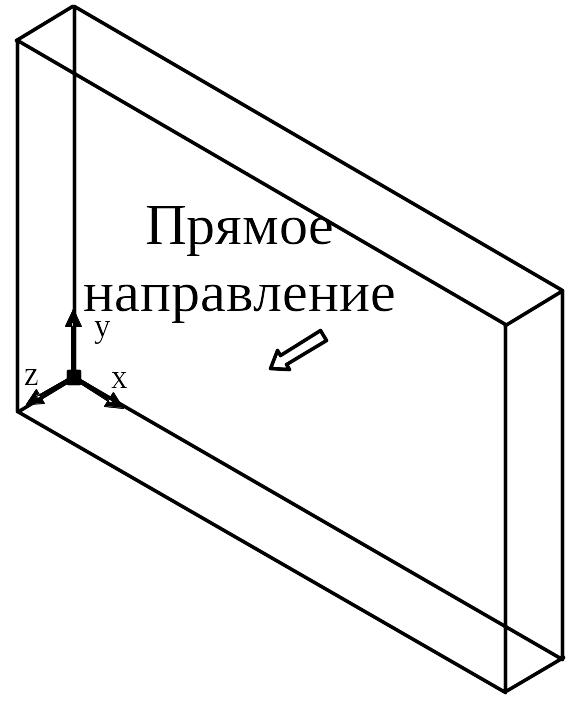

Рис. 24. Выдавливание

элемента в прямом

направлении

В результате выполненных операций эскиз основания полностью готов. Щелчком по кнопке «Эскиз» на панели «Стандартная» закройте эскиз. Система вернется в режим трехмерного построения. Эскиз, построение которого только что закончено, будет подсвечен в окне детали и выделен в дереве построения.

После закрытия эскиза на компактной панели автоматически включается кнопка «Редактирование детали» и открывается инструментальная панель «Редактирование детали» (см. рис. 3).

Все кнопки панели «Редактирование деталей», кроме первой – «Операция выдавливания» ( ), выделены бледным цветом, т. е. не могут быть использованы, так как построение детали всегда начинается с создания основания.

После вызова команды «Элемент выдавливания» на панели свойств следует установить параметры элемента выдавливания. По умолчанию система выполняет выдавливание в направлении, помеченном стрелкой (рис. 24).

Расстояние выдавливания необходимо задать в миллиметрах. Для этого в поле «Расстояние 1» на панели свойств введите значение 15 мм.

По умолчанию для отображения модели установлен режим «Каркас». Для включения режима полутонового отображения детали (см. рис. 16) необходимо нажать кнопку «Полутоновое» на панели «Вид».
