Проверка выполнения санитарно-гигиенических требований тепловой защиты здания

Проверяем выполнение условия :

.

Согласно табл. 5 СНиП 23-02-2003 , следовательно, условие выполняется.

Проверяем выполнение условия

Согласно приложению (Р) СП 23-101-2004 для температуры внут­реннего воздуха и относительной влажности темпера­тура точки росы , следовательно, условие выполняется.

Вывод. Ограждающая конструкция удовлетворяет нормативным тре­бованиям тепловой защиты здания.

6.2 Теплотехнический расчёт утеплителя кровли.

№	материал	γ0, кг/м3	д, м	λ, Вт/(м·°С)	R, (м·°С)/Вт
1	Гибкая черепица KATEPAL	1400	0,003	0,27	0,011
2	Самоклеющийся подкладочный ковер Барьер ОС	1200	0,002	0,22	0,0091
3	Мембрана супердиффузионная ТехноНИКОЛЬ	85	0,001	0,16	0,00625
4	Тепло-звукоизоляция Технолайт	30	0,05	0,041	1,2195
5	Пароизоляция ТехноНИКОЛЬ	600	0,005	0,17	0,0294
6	Деревянный настил ФСФ	600	0,009	0,18	0,05
7	Базальтовый утеплитель	35	Х	0,036	Х
8	ГКЛ	1050	0,015	0,36	0,042

R=

Определение градусо-суток отопительного периода

D_d=(t_int-t_ht)*Z_ht=(21-(-4.1))*231= 5798,1

Нормируемое значение сопротивления теплопередаче наружных стен

R_req=a*D_d+b=0,00035*5798,1+1,4=3,43 (м²·°С)/Вт

Приведенное сопротивление теплопередаче R₀^r наружных кирпичных стен с эффективными утеплителями

R₀^r=R₀^усл*r

r=1

R₀^r= R_req=3,43 (м²·°С)/Вт

R₀^усл=R_si+R_k+R_se

R_si = = = 0,12 (м²·°С)/Вт

R_se = = = 0,04 (м²·°С)/Вт

R_k – расчетное сопротивление всей конструкции

R_k = R₀^усл –(R_si+R_se)

R_k = 3,43-(0,12+0,04)=3,27 (м²·°С)/Вт

R_k =R₁+R₂+R₃+R₄+R₅+R₆+R_ут+R₈

R_ут= R_k-(R₁+R₂+R₃+R₄+R₅+R₆+R₈)

R_ут=3,27 – 1,367 = 1,90275 (м²·°С)/Вт

д_ут= λ* R_ут

д_ут=0,036*1,90275=0,0685 м Принимаем д_ут=70 мм

Проверка:

R₀^r=r*( R_si + R_se + R₁ + R₂ + R₃ + R₄ + R₅ + R₆ + R_ут + R₈ )

R₀^r = 3,47 (м²·°С)/Вт

R₀^r > R_req

Теплотехнический расчет остекления

Определение градусо-суток отопительного периода по формуле (2) СНиП 23-02–2003 [2]:

Dd=(tint-tht)*Zht = 5798.1

Нормируемое значение сопротивления теплопередаче чердачного перекрытия по формуле (1) СНиП 23-02–2003 [2]:

Rreq = aDd + b = 0,000075*5798.1+ 0,15= 0.58 (м²·°С)/Вт

Теплотехнический расчет ведется из условия равенства общего термического сопротивления R0 нормируемому Rreq, т.е.

R₀ = Rreq = 0,58 (м²·°С)/Вт

получается, что у нас двухкамерный стеклопакет (в одинарном переплете из стекла) с твердым селективным покрытием.

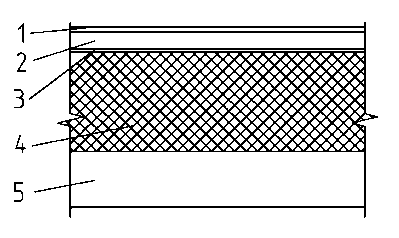

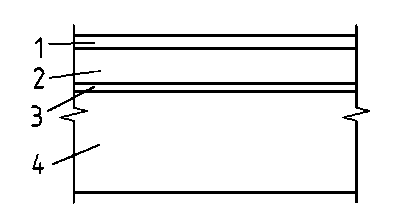

7. Экспликация полов

1 – Паркет

2 – Керамическая плитка

3 – Линолеум

№ помещения	Тип пола	Схема пола или тип пола по серии	Элементы пола и их толщина, мм	Пло-щадь, м2
1,7	3		1. Линолеум - 5 2. Бетонная стяжка - 30 3. Пароизоляция - 5 4. Утеплитель - 110 5. Газобетонная плита - 300	21,62
4,6,8,10	1		Паркет - 8 Фанера - 10 3. Бетонная стяжка - 30 4. Пароизоляция - 5 5. Утеплитель - 110 6. Газобетонная плита - 300	72,68
3	2		1. Керамическая плитка - 10 2. Бетонная стяжка - 30 3. Пароизоляция - 5 4. Утеплитель - 110 5. Газобетонная плита - 300	4,95
2,5,9	---	-----	Бетон класса B 12,5 Подготовка Уплотненный грунт	51,37
16	2		1. Керамическая Плитка - 10 2. Бетонная стяжка - 30 3. Звукоизоляция - 3 4. Газобетонная плита - 300	11,56
11,12,13,14,15,17,18,19	1		Паркет – 8 Фанера – 10 Стяжка – 30 Звукоизоляция – 3 Газобетонная плита - 300	149,47
