Распределение напряжения вдоль гирлянды изоляторов
Гирлянда изоляторов, составленная из подвесных тарельчатых изоляторов, является одной из наиболее часто встречающихся видов изоляции проводов воздушных линий и контактной сети. Напряжение, приложенное к гирлянде изоляторов, распределяется неравномерно, и на разные изоляторы приходятся разные доли напряжений, что снижает напряжение начала короны и напряжение перекрытия гирлянды. В наиболее неблагоприятной ситуации оказывается изолятор, ближайший к проводу.
Основной причиной неодинаковых напряжений на изоляторах можно считать наличие паразитных емкостей металлических частей изоляторов по отношению к земле (рис.3.2.1). В гирлянде можно различить три вида емкостей: собственные емкости изоляторов C0, емкости металлических частей по отношению к земле C1 и емкости по отношению к проводу C2. Порядок величин емкостей примерно таков: C0≈50 пФ, C1≈5 пФ, C2≈0.5 пФ.

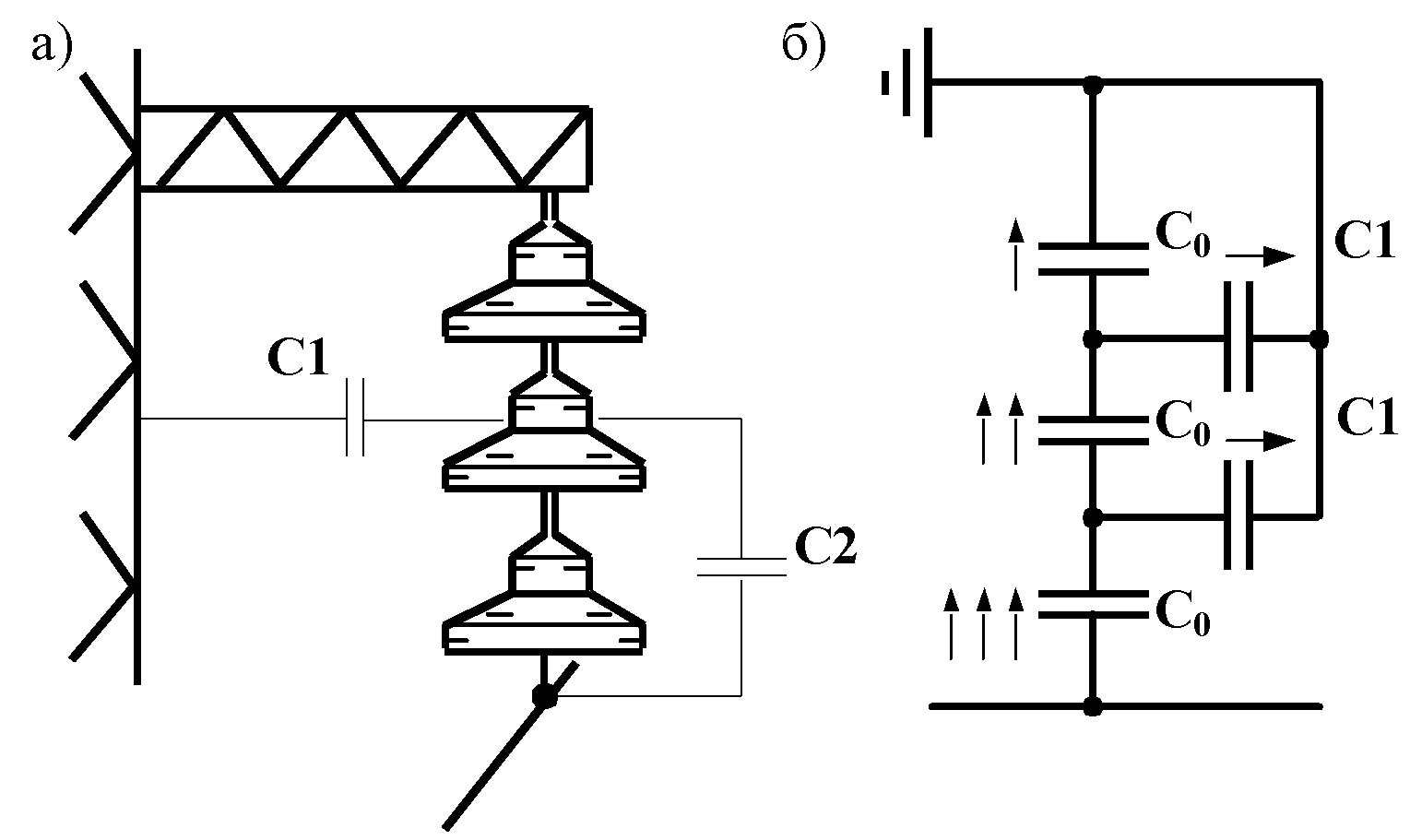

Рис.
3.1.1.Гирлянда изоляторов и схема замещения
гирлянды
В первом приближении емкостью изоляторов по отношению к проводу можно пренебречь, и тогда схема замещения гирлянды сухих изоляторов выглядит как на рис. 3.2.1,б. При переменном напряжении по емкостным элементам протекает емкостный ток, и ток первого снизу изолятора разветвляется на ток емкостного элемента по отношению к земле и ток оставшейся части гирлянды. Через второй снизу изолятор течет емкостный ток меньшей величины, и падение напряжения максимально на нижнем, ближайшем к проводу изоляторе, который находится в наихудших условиях. При числе изоляторов больше трех-четырех минимальное напряжение приходится, однако, не на самый верхний изолятор. Наличие емкостей C2 приводит к некоторому выравниванию неравномерности падений напряжения и минимальное напряжение оказывается на втором-третьем (или далее, в зависимости от числа изоляторов в гирлянде) изоляторе сверху. На рис. 3.2.2 показано распределение напряжения на гирлянде из 22 изоляторов линии 500 кВ; на один изолятор приходится от 9 до 29 кВ при среднем значении 13 кВ.

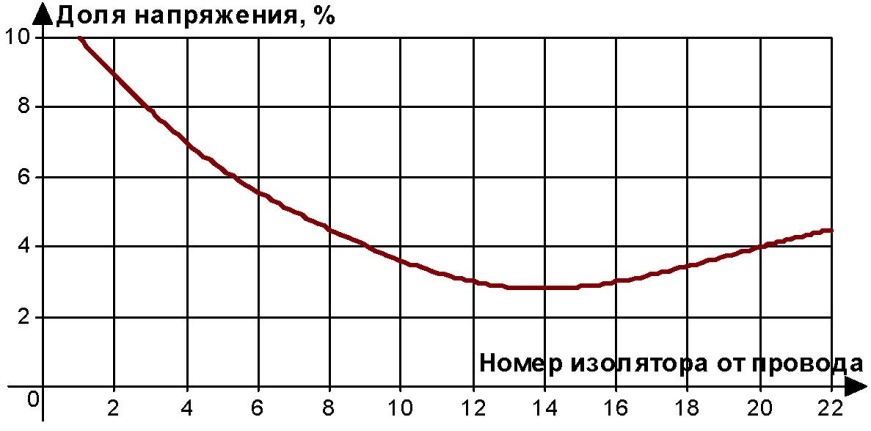

Рис.3.2.2. Доля напряжения на изоляторах в гирлянде из 22 изоляторов
Для выравнивания напряжения по изоляторам гирлянды применяют экраны в виде тороидов, овалов, восьмерок, закрепляемых снизу гирлянды; на линиях с расщепленными фазами утапливают ближайшие изоляторы между проводами расщепленной фазы; расщепляют гирлянду около провода на две. Все эти меры выравнивают распределение напряжения из-за увеличения емкости C2. [15]
Расчет гирлянды напряжением 220кВ
По справочнику выбираем тарелочный стеклянный изолятор типа ПС12-А, степень загрязненности атмосфера I
Табл.3.3.1.Параметры изолятора
Удельная
эффективная длина пути утечки,
|
1.3 |
Электромеханическая нагрузка, кН не менее |
120 |
Строительная высота изолятора, Н, мм |
140 |
Диаметр тарелки изолятора,D, мм |
260 |
Геометрическая длина пути утечки,
|
325 |
Действующие
напряжение короны, |
35 |
Действующая
средняя мокроразрядная напряженность,
|
230 |
Наибольшее линейное рабочее напряжение
[2]
Поправочный коэффициент
[2]
Эффективная длина пути утечки, см, определяется исходя из условия
[2]
Расчетное число изоляторов
.385
[2]
В
связи с возможностью повреждения
изолятора в эксплуатации расчетное
число изоляторов
,
увеличивается следушим образом; для
класса напряжения 110-220 кВ на один , а для
330-500 кВ на два изолятора.
[2]
Длина гирлянды
[2]
Мокроразрядные напряжения гирлянд
[2]
По справочнику выбираем тарелочный фарфоровый изолятор типа ПФ6-Б ,степень загрязненности атмосфера I
Табл.3.3.2.Параметры изолятора
Удельная эффективная длина пути утечки, ,см/кВ |
1.3 |
Электромеханическая нагрузка, кН не менее |
120 |
Строительная высота изолятора, Н, мм |
140 |
Диаметр тарелки изолятора,D, мм |
270 |
Геометрическая длина пути утечки, ,мм |
324 |
Действующие напряжение короны, |
35 |
Действующая средняя мокроразрядная напряженность, |
250 |
Наибольшее линейное рабочее напряжение
Поправочный коэффициент
Эффективная длина пути утечки, см, определяется исходя из условия
Расчетное число изоляторов
В связи с возможностью повреждения изолятора в эксплуатации расчетное число изоляторов , увеличивается следушим образом; для класса напряжения 110-220 кВ на один , а для 330-500 кВ на два изолятора.
Длина гирлянды
Мокроразрядные напряжения гирлянд
Табл.3.3.3. Проанализируем результатов расчета изоляторов.
Наименование параметра |
Стеклянный изолятор ПС12-А |
Фарфоровый изолятор ПФ6-Б |
Наибольшее рабочее напряжение, кВ |
253 |
253 |
Поправочный коэффициент |
1.125 |
1.1 |
Эффективная длина путь утечки, см |
328.9 |
328.9 |
Число изоляторов в гирлянде, n |
12 |
12 |
Длина гирлянды, мм |
1680 |
1680 |
Мокроразрядное напряжение гирлянды кВ |
386.4 |
420 |
Действующая средняя мокроразрядная напряженность, кВ/м |
230 |
250 |
Следовательно, при одном и тоже рабочем напряжении, гирлянда из фарфоровых изоляторов показывает хорошие электрические характеристики, высокая электрическая прочность.
