3. Выбор конструкции изоляции и минимально допустимых расстояний.

3.1. Выбор главной изоляции обмоток.

По табл.4-4 (Л-1) минимальные расстояния для обмотки НН:

От ярма – l₀₁=1,5 см

От стержня – a₀₁=0,4 см; ₀₁=картон 2 х 0,05 мм

По табл.4-5 (Л-1) минимальные расстояния для обмотки ВН:

От ярма – l₀₂=2,0 см

Между обмотками ВН и НН – а₁₂= 3,0 см (прим. 1 к табл.4-5 (Л-1))

Между обмотками ВН соседних стержней – а₂₂ = 0,8 см;

Выступ цилиндра – l_Ц2 = 1 см

3.2. Выбор витковой изоляции.

В качестве витковой изоляции используем собственную изоляцию проводника.

Согласно табл. 4-6 (Л-1) выбираем круглый провод марки ПБ с толщиной изоляции на две стороны 0,4 мм (с учетом допуска).

3.3. Выбор междуслойной изоляции (предварительно).

Для многослойных цилиндрических обмоток из круглого провода междуслойную изоляцию выбираем по табл. 4-7 (Л-1):

при суммарном рабочем напряжении двух слоев обмотки менее 1000В принимаем два слоя кабельной бумаги марки К-120 толщиной 0,12 мм

_м.сл_.= 2 х 0,12 = 0,24 мм, выступ междуслойной изоляции на одну сторону – 1 см.

3.4. Выбор междукатушечной изоляции.

Для изоляции между катушками выберем радиальный масляный канал по табл. 4-5 (Л-1) прим.1: а₁₂ = 3 см

3.5. Выбор изоляции вводов (проходных изоляторов)

Согласно указаниям (Л-2) стр.10 по испытательному напряжению минимально допустимые расстояния (для U_исп.2 = 25 кВ):

Между вводами разных обмоток и от линейного до нулевого ввода – 9,0 см;
Между линейными вводами одной обмотки и от ввода до расширителя – 8,5 см,

или до выхлопной трубы – 11,0 см;

От ввода до крана, оправы термометра и др. – 9,0 см.

Минимальные расстояния между фарфоровыми частями вводов принимаем не менее одной трети расстояния между линейными вводами.

4. Выбор и расчет обмоток

4.1. Предварительное значение средней плотности тока:

где k_д = 0,97 по табл.3-6 (Л-1) - коэффициент учитывающий наличие добавочных потерь в обмотках, стенках бака и пр.

П ри заданном значении потерь короткого замыкания выше нормы ГОСТ 12022-66 допускается выбор плотности тока в масляных трансформаторах с медными обмотками до 4,5 А/мм² (прим.1 к табл.3-6 (Л-1)).

4.2. Ориентировочное сечение витков.

Для обмотки НН:

Для обмотки ВН:

4.3. По таблице 5.8 (Л-1)выбираем тип обмоток:

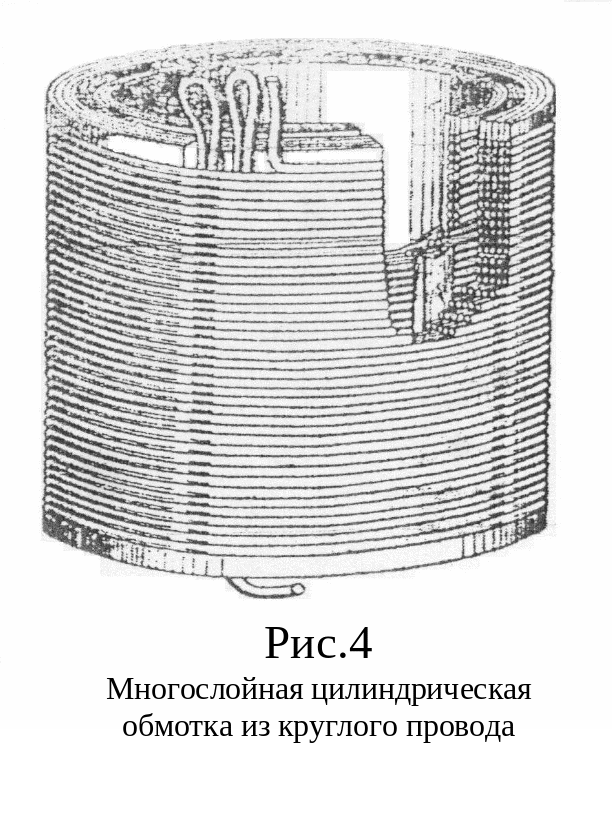

Обмотка ВН – цилиндрическая многослойная из круглого медного провода.

Обмотка НН – цилиндрическая многослойная из круглого медного провода.

4.4 Расчет обмотки НН

4.4.1. По предварительному сечению П₁ по табл.5-1 (Л-1) выбираем провод марки ПБ диаметром d₁ = 5,2 мм, сечением П₁ = 21,22 мм², с изоляцией 2 = 0,4 мм и увеличением массы на 1,5%.

Диаметр провода в изоляции:
