Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь	Круглый:
черная	для вертикальных заземлителей;	16	-	-
	для горизонтальных заземлителей	10	-	-
	Прямоугольный	-	100	4
	Угловой	-	100	4
	Трубный	32	-	3,5
Сталь	Круглый:
оцинкованная	для вертикальных заземлителей;	12	-	-
	для горизонтальных заземлителей	10	-	-
	Прямоугольный	-	75	3
	Трубный	25	-	2
Медь	Круглый	12	-	-
	Прямоугольный	-	50	2
	Трубный	20	-	2
	Канат многопроволочный	1,8*	35

__________ * Диаметр каждой проволоки.

Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой ВЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.  При удельном сопротивлении земли r > 100 Ом м допускается увеличивать указанные нормы в 0,01r раз, но не более десятикратного.

Раскатка проводов вл [4]

Раскатку проводов воздушных линий электропередач ведут одним из следующих способов.

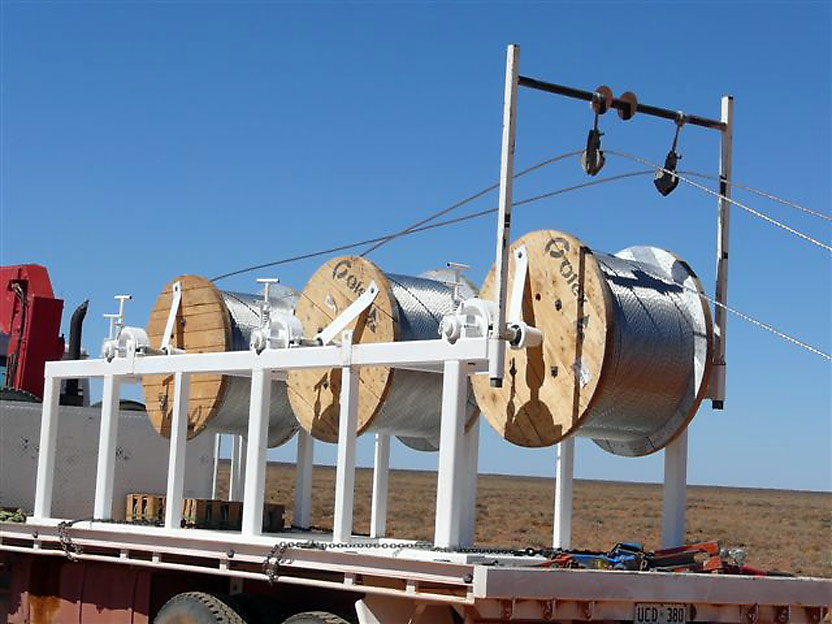

1. По свободной местности — при помощи передвижных раскаточных устройств, на которых находятся раскатываемые барабаны с проводом.

2. По пересеченной или застроенной местности, где нельзя применить первый способ, — с неподвижных устройств, на которых устанавливают барабаны, волочением проводов по земле и по раскаточным роликам, подвешиваемым к опорам.

3. По сильно пересеченной местности со многими пересекаемыми линиями и другими преградами — раскатка под тяжением.

Первый способ, при котором конец провода закрепляют в начале раскатки, а вращаемый барабан везут по трассе, наиболее производителен. Кроме того, при этом способе лучше сохраняется провод, так как его не волочат по земле, как при раскатке по второму способу. Б сетевых строительных организациях и предприятиях электрических сетей применяется ряд конструкций прицепных одноосных и двухосных раскаточных тележек как заводского изготовления, так и собранных в мастерских. В Кировоградской механизированной колонне № 7 внедрена одноосная раскаточная тележка с П-образной рамой, изготовленной из швеллера № 16. В стойках смонтированы два гидроцилиндра, детали № Э-153А-1500-006. К штокам гидроцилиндров прикреплена подвижная рама с гнездами, в которые укладывается вал барабана. При подъеме барабана на нужную высоту его положение фиксируется стопорными пальцами. Привод гидроцилиндров осуществляется от трактора любой марки с гидросистемой. На трубах маслопровода тележки устанавливается запорное устройство (гидравлическая полумуфта, деталь № 5461-091), удерживающее масло в гидросистеме при отцепке тележки от трактора. К раме прикреплены цапфы со ступицами переднего моста трактора МТЗ-5, на которые установлены диски колес с шинами 240X508. В тресте «Казэлектросетьстрой» (г. Алма-Ата) используются одноосные трехбарабанные тележки с рычажно-гидравлическим погрузочно-разгрузочным устройством, колодочными регулируемыми тормозами, с креплением барабанов на валах в конусных зажимах. Для работы при бездорожье можно применить прицепную раскаточную тележку, использовав ходовую часть списанного гусеничного трактора. К раме спереди приваривается швеллер с проушинами и крепится дышло для сцепки с трактором-тягачом. Вместо заднего моста можно установить стальную трубу. Звездочки крепят к специальным ступицам с чугунными втулками. Барабаны с проводом накатывают по откидным покатам с помощью тягача. Для удобства наблюдения за раскаткой устраивают площадку.

На щите трелевочного трактора можно укрепить бревна с врубками для оси барабана и раскатывать провод ходом трактора. Если укрепить три бревна, то можно разместить и одновременно раскатывать два барабана. На трелевочном щите можно укрепить и металлические стойки для двух или трех барабанов. К любому трактору можно прикрепить простое приспособление в виде укосины из швеллера, связав ее с гидросистемой трактора для перемещения в вертикальном направлении. На швеллерах укосины монтируют разъемные подшипники, в которые укладывают вал для барабана с проводом. Грузоподъемного механизма не требуется, так как вал вставляют в барабан, находящийся на земле, затем подгоняют трактор с опущенной укосиной, закрепляют на укосине вал и поднимают барабан гидросистемой трактора. Раскатку провода выполняет один тракторист. Любое приспособление для раскатки следует выполнять так, чтобы барабан вращался вместе скалом, что предохранит барабан От повреждений. Следует предусмотреть смазку вращающегося вала в его подшипниках. Чтобы барабаны не вращались самопроизвольно или по инерции (что может вызвать ослабление провода и его порчу), приспособления нужно оснащать тормозами для каждого барабана.
