В малогабаритных стиральных машинах типа СМ, стирка белья происходит под действием интенсивной циркуляции мыльного раствора, который проникает между слоями и порами материи без механического на нее воздействия. Циркуляция мыльного раствора создается вихревым движением, которое возбуждается активатором. Стиральные машины типа СМ делятся на машины с вертикальным расположением активатора («Малютка», "Десна", "Самара"), горизонтальным и донным расположением активатора ("Фея", "Мини-Вятка"). Машины этого типа не имеют отжимного устройства и рассчитаны на стирку 0,75...1,5 кг. При работе машину устанавливают на стул или табурет. Если знать устройство стиральной машины этого типа, то тогда можно самостоятельно произвести ее ремонт и отпадет необходимость в вызове мастера и траты денег.

«Малютка-2»



Рассмотрим устройство одной из наиболее распространенных стиральной машины типа СМ "Малютка-2".   Машина "Малютка-2" состоит из бака, крышки бака с уплотнением и двух половинок кожуха с резиновыми прокладками (рис. 1)

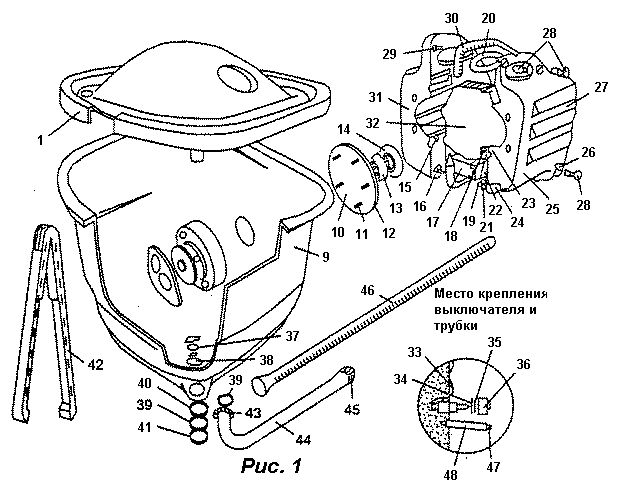

Рис. 1 Устройство стиральной машины СМ «Малютка-2»



1	-уплотнение	14	-резин. втулка	27	-резин. пробка	40	-пластм. гайка
2	-активатор	15	-шайба	28	-втулка	41	-пластм. пробка
3	-прокладка	16	-хомут	29	-винт	42	-щипцы
4	-пружина	17	-реле тепловое	30	-прокладка	43	-насадка
5	-манжета	18	-винт	31	-половинка кожуха	44	-сливная трубка
6	-корпус активатора	19	-гайка	32	-электродвигатель	45	-наконечник
7	-втулка амортиз.	20	-прокладка	33	-выключатель	46	-шланг-трубка
8	-крышка бака	21	-хомут	34	-шайба	47	-соед. шнур
9	-бак	22	-конденсатор	35	-гайка	48	-трубка
10	-резиновое кольцо	23	-площадка	36	-резиновая гайка
11	-винт	24	-хомут	37	-втулка
12	-фланец	25	-половина кожуха	38	-прокладка
13	-пластм. гайка	26	-винт	39	-резиновое кольцо



Половинки кожуха скреплены между собой винтами с втулками. Чтобы головки на подвергались коррозии, их головки закрыты резиновыми пробками. В кожухе установлен электродвигатель, реле, конденсатор и выключатель. Выключатель прикреплен к кожуху гайкой с шайбой и резиновой гайкой.

 Соединительный шнур проходит внутрь кожуха через резиновую предохранительную трубку. У кожуха имеется резьбовой фланец, на который навинчивается корпус активатора. Во фланце имеется манжета, не допускающая вытекания воды. На вал двигателя навинчен активатор. В машинах до 1985 г. установлен активатор с левой резьбой, а с 1986 г. - с правой резьбой. Крепление фланца к двигателю осуществляется с помощью винтов. Втулка сливного отверстия может быть закрыта пластмассовой пробкой или при необходимости на нее надевается сливная трубка с насадкой для крепления к баку машины. На эту втулку перед монтажом устанавливается уплотнительная прокладка.

Рис. 2 Схема принципиальная электрическая стиральной машины «Малютка-2» 1. ЭД - электродвигатель; 2. РТ - реле тепловое; 3. В - выключатель; 4. ВШ - вилка штепсельная

 Что касается узла активатора, то его опора состоит из пластмассового корпуса, стальной втулки, резиновой манжеты, стальной пружины и резиновой прокладки (рис. 3)

Рис. 2 Устройство узла активатора стиральной машины «Малютка-2» 1. - активатор.; 2. - фланец; 3. - винт; 4. - уплотнительное кольцо; 5. - вал активатора; 6. - фланец; 7. - втулка; 8. - корпус активатора; 9. - манжета



Между корпусом активатора и фланцем установлено кольцо. Стиральная машина комплектуется шланг-трубкой и щипцами. В процессе эксплуатации машины ее пластмассовые детали необходимо оберегать от повреждения. Нельзя допускать контакта поверхности с активными растворителями (ацетон, дихлорэтан и др.), а также горячими предметами, находящимися при температуре свыше 80С.
