3. 4 Расчет размеров зубцовой зоны статора и воздушного зазора

Паз статора определяем по рис. 9.29, а [1, с. 361] с соотношением размеров, обеспечивающих параллельность боковых граней зубцов.

1. Принимаем предварительно по табл. 9.12 [1, с.357] ; , тогда по формуле 9.37 [1, с. 362]

, (15)

где =0,97 по табл. 9.13 [1, с.358] для оксидированной марки;

2. По выбранным значениям индукций определяем высоту ярма статора:

формула 9.28 [1, с. 356]

(16)

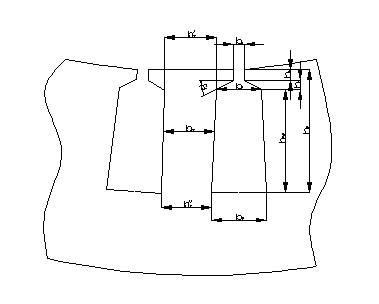

Рис. 9.29, а

3. Принимаем размеры паза в штампе:

ширина шлица паза -

высота шлица паза -

Принимаем угол наклона грани клиновой части в трапецеидальных пазах (см. рис. 9.29, а [1, с. 361]);

4. Высоту паза определяем по формуле 9.38 [1, с. 362]

(17)

5. По формуле 9.40 [1, с. 362] определяем :

(18)

6. По формуле 9.39 [1, с. 362] определяем :

(19)

7. По формулам 9.42- 9.45 [1, с. 363] определяем:

(20)

Сумма размеров по высоте и ширине паза всех проводников и изоляции с учетом необходимых допусков на разбухание изоляции и на укладку обмотки определяет размеры части паза, занятой обмоткой.

Полученные при расчете заполнения паза его размеры, являются размерами паза

«в свету», т. е. размерами реально паза в собранном шихтованном сердечнике с учетом неизбежной при этом «гребенки» образующейся за счет допусков при штамповке листов и шихтовке магнитопроводов.

Размеры паза «в свету» будут меньше, чем в штампе, т. е. чем размеры паза в каждом отдельном листе штамповки, на величину припусков:

.

8. Размеры паза в свету с учетом припуска на сборку:

(21)

где - размеры паза «в свету», полученные при расчете заполнения паза проводниками обмотки с изоляцией.

Тогда:

9. Площадь поперечного сечения паза для размещения проводника обмотки по формуле 9.48 [1, с. 365]:

(22)

где - площадь поперечного сечения корпусной изоляции в пазу, мм²;

- площадь, занимаемая прокладками в пазу (на дне паза, под клином и между слоями в двухслойной обмотке):

Площадь поперечного сечения прокладок =0;

площадь поперечного сечении корпусной изоляции в пазу:

(23)

Получим:

где односторонняя толщина изоляции в пазу по табл. 3.1 [1, с. 77].

22. Контролем правильности размещения обмотки в пазах является значение коэффициента заполнения паза по формуле 3.2 [1, с. 101]:

(24)

Полученное значение допустимо для механизированной укладки обмотки.
