Экстракторы с подводом внешней энергии
Непрерывно действующие колонные экстракторы такого типа в настоящее время все более широко применяются в промышленности. Типичными представителями аппаратов этой группы, снабженных механическими мешалками, являются роторно-дисковые экстракторы.
Роторно-дисковые экстракторы. В этом экстракторе (рис. XVI-7) внутри корпуса 1 на равном расстоянии друг от друга укреплены неподвижно кольцевые перегородки 2. По оси колонны проходит вертикально вал с горизонтальными плоскими дисками, или ротор 3, приводимый во вращение посредством привода 4. Диски ротора размещены симметрично относительно перегородок 2, причем каждые две соседние кольцевые перегородки и диск между ними образуют секцию колонны. Чередующиеся кольца и диски препятствуют продольному перемешиванию. К смесительной зоне колонны примыкают верхняя 5 и нижняя 6 отстойные зоны.
О
дна
из фаз (например, легкая фаза) диспергируется
с помощью распределителя 7 и затем
многократно дробится (редиспергируется)
посредством дисков ротора в секциях
колонны. После перемешивания фазы
частично разделяются вследствие разности
плотностей при обтекании ими кольцевых
перегородок, ограничивающих секции
колонны. При этом легкая фаза поднимается
кверху, а тяжелая фаза опускается книзу
и захватывается соответствующими
дисками ротора для последующего
перемешивания.
Д
ругие
колонные экстракторы с мешалками.
Аппараты такого типа различаются
главным образом конструкцией перемешивающих
устройств. Так, вместо перемешивающих
дисков в колонном аппарате (рис. XVI-8,
а) применяют открытые турбинные мешалки
1, а на его стенках устанавливают
неподвижно вертикальные отражательные
перегородки 2, улучшающие перемешивание.
Мешалки ограничены неподвижными
кольцевыми перегородками 3.
В экстракторе другой конструкции (рис. XVI-8,б) внутри каждой секции, помимо кольцевых перегородок 3, установлены дополнительные направляющие перегородки в виде горизонтальных дисков 2, между которыми зажаты вертикальные сетчатые толстостенные перегородки в форме колец 4 из витков металлической сетки. С помощью таких кольцевых сетчатых перегородок облегчается коалеcценция капель и достигается лучшее разделение фаз. Диски 2 и кольцевые перегородки 3 образуют как бы капсулу, в которой находятся лопастные мешалки 1.
Аппарат этой конструкции можно лишь условно отнести к экстракторам дифференциально-контактного типа. По принципу действия его можно считать колонным (вертикальным) смесительно-отстойным экстрактором, значительно превосходящим по компактности смесительно-отстойные экстракторы, описанные выше.
В непрерывно действующих колонных механических экстракторах достигаются хорошее диспергирование одной фазы в другой и высокая интенсивность массопередачи. Эти аппараты занимают малую производственную площадь и надежны в эксплуатации. Вместе с тем им присущи определенные недостатки. При большом числе ступеней (примерно больше 6-8) усложняется конструкция ротора и чрезмерно возрастает высота аппарата. Допустимые нагрузки ограничены, причем они снижаются с уменьшением разности плотностей фаз, а также в тех случаях, когда обрабатываемые системы жидкость — жидкость легко эмульгируются.
Пульсационные экстракторы. Введение дополнительной энергии в жидкости путем сообщения им возвратно-поступательных колебаний (пульсаций) возможно двумя способами:
с помощью вибрирующих внутри аппарата перфорированных тарелок или тарелок других конструкций, укрепленных на общем штоке, которому сообщается возвратно-поступательное движение;
посредством специального механизма (пульсатора), находящегося вне аппарата; создаваемые пульсатор колебания гидравлически передаются жидкостям в экстракторе (рис. ХVI-4).
XVI-9.
Пульсации способствуют лучшему дроблению диспергируемой фазы на капли и соответственно увеличению поверхности контакта фаз, интенсивному их перемешиванию, а также увеличению времени пребывания диспергируемой фазы и ее задержки в колонне.
Ряд исследований показал, что возрастание эффективности под действием пульсаций достигается благодаря увеличению поверхности контакта фаз, в то время как коэффициент массопередачи несколько уменьшается из-за продольного перемешивания.
В принципе использование пульсаций как средства интенсификации массообмена при экстракции возможно в экстракторах различных конструкций. Известны, например, распылительные, насадочные, ситчатые и смесительно-отстойные экстракторы, работающие с пульсированием жидкостей. Наиболее распространены ситчатые и насадочные пульсационные экстракторы.

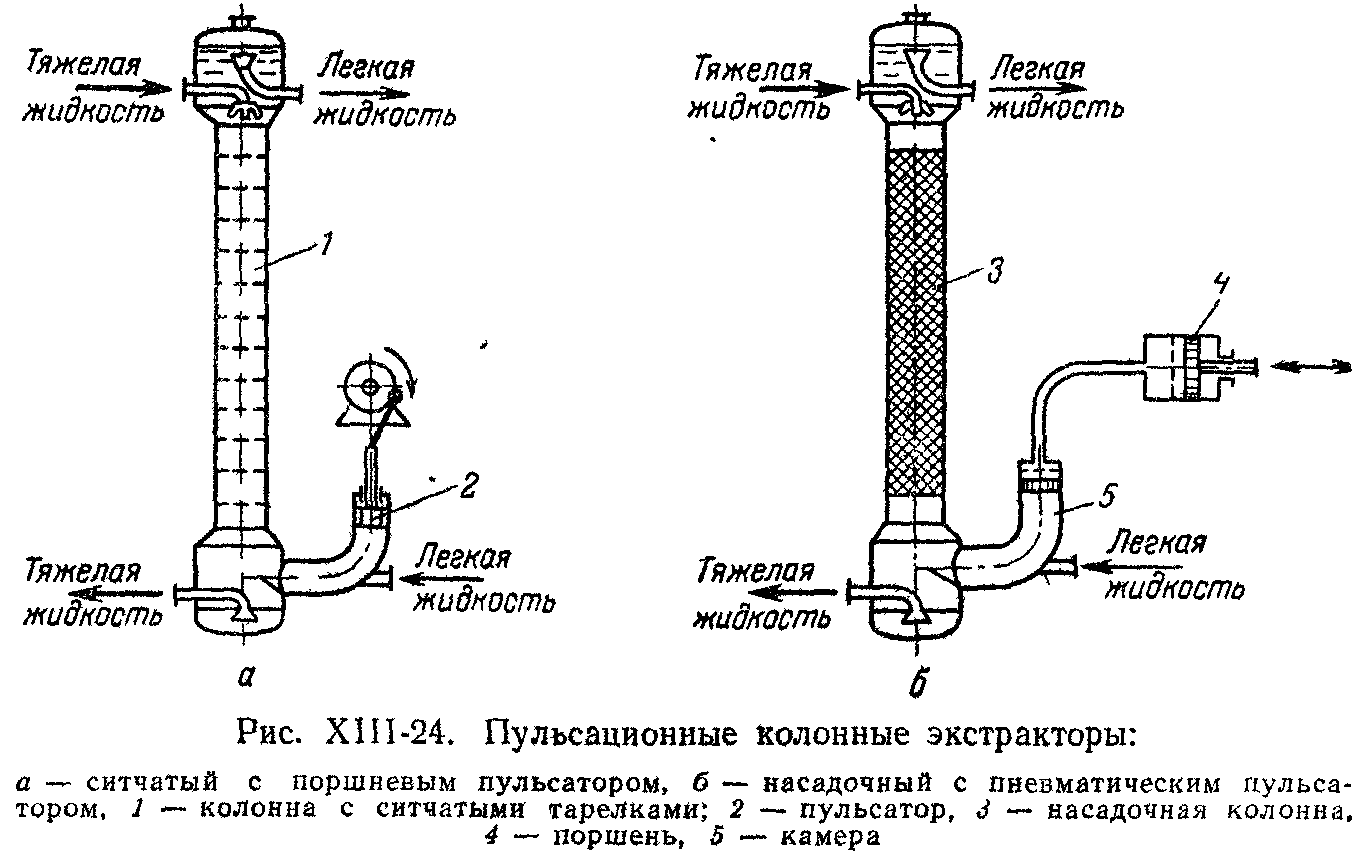

Пульсационный ситчатый экстрактор (рис. XVI-9,а) представляет собой обычную колонну 1 с ситчатыми тарелками, к которой присоединен пульсатор 2. По аналогии с насосами различают пульсаторы поршневые (плунжерные), мембранные, сильфонные и пневматические. Поршневой пульсатор — это бесклапанный поршневой насос, который присоединяется либо к линии подачи легкой фазы (рис. XVI-9,а), либо непосредственно к днищу колонны. С помощью пневматического пульсатора (рис. XVI-9,б) при движении поршня 1 периодически изменяется давление воздуха или инертного газа над свободным уровнем жидкости в камере 5, соединенной с насосом. Эти колебания давления, в свою очередь, вызывают колебательное движение жидкости в экстракционной насадочной колонне 3.
Отделение аппарата от пульсатора значительно облегчает обслуживание экстракционной установки в тех случаях, когда недопустимо соприкосновение обслуживающего персонала с обрабатываемыми жидкостями и требуется полная герметизация аппаратуры, например при работе с радиоактивными и ядовитыми растворами. В этом заключается специфическое и существенное достоинство пульсационных экстракторов, которые по интенсивности массопередачи и производительности близки к механическим экстракторам с мешалками.
Основной недостаток пульсационных экстракторов — ограниченность диаметра этих аппаратов (обычно не более 600-800 мм). С увеличением диаметра возрастают трудности гидродинамического характера (неравномерность распределения скоростей по сечению аппарата, возможность кавитации), а также резко увеличивается расход энергии на сообщение пульсаций большим объемам жидкости в аппарате.
Экстракторы с вибрирующим внутри корпуса пакетом тарелок называются часто вибрационными экстракторами. В этих аппаратах могут быть достигнуты значительные производительности (суммарно по обеим фазам) в сочетании с высокими степенями извлечения целевого продукта.
