3. Пластинчатые теплообменники
В
пластинчатом теплообменнике (рис.
XII-12)
поверхность теплообмена образуется
гофрированными параллельными пластинами
1, 2, с помощью которых создается система
узких каналов шириной 3-6 мм
с волнистыми стенками. Жидкости, между
которыми происходит теплообмен, движутся
в каналах между смежными пластинами,
омывая противоположные боковые
стороны каждой пластины.
П
XII-12
идкости
I
между пластинами, а также отверстия 2 и
3 для входа жидкости I
в канал и выхода из него; две малые
кольцевые прокладки 4 уплотняют отверстия
5 и 6, через которые поступает и удаляется
жидкость II,

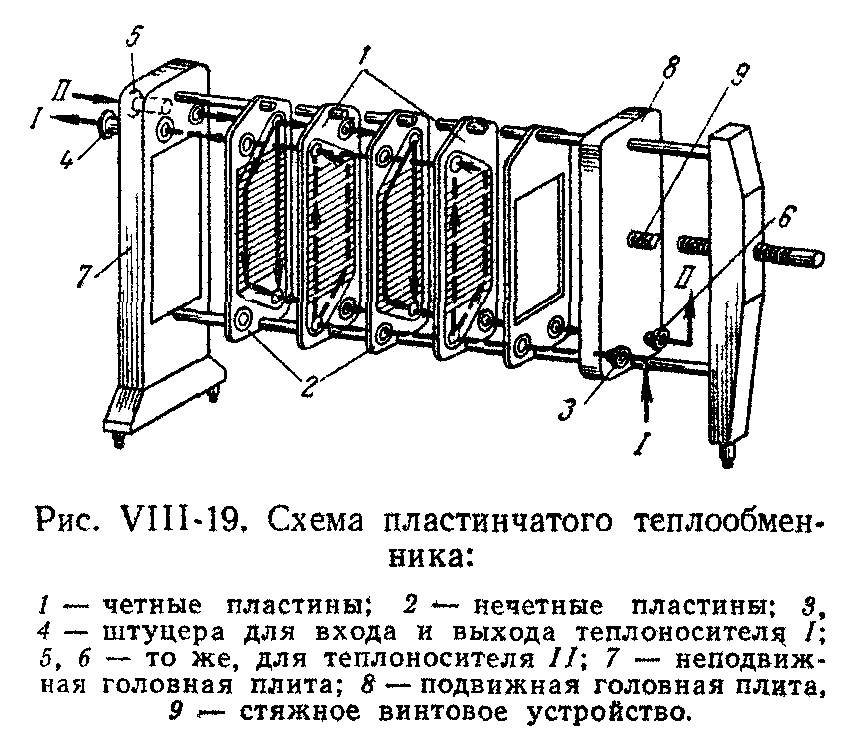

движущаяся противотоком. На рис. XII-13
движение жидкости I
показано схематично пунктирной
линией, а жидкости II
— сплошной линией. Жидкость I
поступает через штуцер 3, движется по
нечетным каналам (считая справа
налево) и удаляется через штуцер 4.
Жидкость II
подается через штуцер 5, движется по
четным каналам и удаляется через
штуцер 6.
Пакет пластин зажимается между неподвижной плитой 7 и подвижной плитой 8 посредством винтового зажима 9.
В
следствие
значительных скоростей, с которыми
движутся жидкости между пластинами,
достигаются высокие коэффициенты
теплопередачи, вплоть до 3800 вт/м2
[3000 ккал/(м2чград)]
при малом гидравлическом сопротивлении.
Пластинчатые теплообменники легко
разбираются и очищаются от загрязнений.
К их недостаткам относятся: невозможность
работы при высоких давлениях и
трудность выбора эластичных химически
стойких материалов для прокладок.
4. Оребренные теплообменники
К числу компактных и эффективных теплообменников, созданных за последнее время, относятся разные конструкции теплообменных аппаратов с оребренными поверхностями. Применение оребрения со стороны теплоносителя, отличающегося низкими значениями коэффициентов теплоотдачи (газы, сильно вязкие жидкости), позволяет значительно повысить тепловые нагрузки аппаратов.
П
омимо
трубчатых теплообменников с трубами,
имеющими поперечные ребра прямоугольного
(рис. XII-15,
а) или трапециевидного сечения (рис.
XII-15,
б), разработаны конструкции с продольными,
плавниковыми, проволочными, игольчатыми
непрерывными спиральными ребрами и др.
Т
рубы
с поперечными ребрами различной формы
широко используются, в частности, в
аппаратах для нагрева воздуха—
калориферах (рис. XII-14),
а также в аппаратах воздушного охлаждения.
При нагреве воздуха обычно применяют
насыщенный водяной пар, поступающий
в коллектор 1 и далее в пучок оребренных
труб 2. Конденсат отводится из
коллектора 3. Иногда используются
продольные ребра, которые для турбулизации
пограничного слоя (что особенно важно
при ламинарном течении теплоносителя)
на определенном расстоянии надрезаются.
Конструкции оребренных теплообменников разнообразны. Схема устройства современного пластинчато-ребристого теплообменника, работающего по принципу противотока, приведена на рис. XII-16. Теплообменники такого типа используются, например, в низкотемпературных установках для разделения воздуха.
