14. Устройство кп.
Состоит из оси и 2-х укрепленных на ней колес.
КП различают по конструкции концевого крепления подшипника:
• С резьбовой частью на шейке оси для тарельчатой гайки
• С помощью тарельчатой шайбы с 3-мя или 4-мя болтами.
Колесные пары являются важнейшими частями вагона, они несут на себе массу всего вагона, направляют его движение по рельсовому пути, жестко воспринимают все удары от неровностей пути и в свою очередь жестко воздействуют на путь. На каждой колесной паре обязательно должны быть нанесены клейма указывающие завод-изготовитель, дату изготовления, марку стали, и клеймо инспектора.
Типы, основные размеры и технические условия на изготовление вагонных колесных пар определяются государственными стандартами, а содержание и ремонт – правилами технической эксплуатации железных дорог (ПТЭ) и инструкцией по осмотру, освидетельствованию, ремонту и формированию колесных пар
Рис. 1. Места нанесения клейм на колесной паре
Колесная пара состоит из оси и двух укрепленных на ней колес. Вагонная ось - это элемент колесной пары, на котором укрепляются колеса, она представляет собой стальной брус круглого (переменного по длине) поперечного сечения.

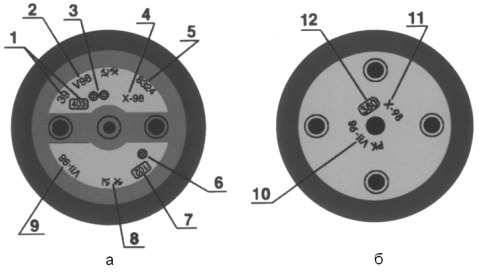

Рис. 2. Места нанесения клейм на оси:
а – правая сторона оси типа РУ1: 1 – номер завода-изготовителя (39) и предприятия, проводившего опробование ступиц колес на сдвиг (403); 2 – дата изготовления оси; 3, 4 – знак и дата опробования ступиц колес на сдвиг; 5 – номер оси; 6, 7 – знак и номер пункта формирования; 8 – клейма инспекторов ОАО «РЖД»; 9 – дата формирования; б – левая сторона оси типа РУ1Ш: 11, 12-дата и номер пункта полного освидетельствования; 10 – знак и дата установки редуктора
У вагонной оси имеются две шейки 1, две предподступичные 2, две подступичные 3 и одна средняя 4 части.
Предподступичная часть является ступенью перехода от шейки к подступичной части оси и служит для установки уплотняющих устройств буксы. На подступичных частях прочно закрепляются колеса. Шейка оси служит для размещения подшипников. Для снижения концентрации напряжений зоны переходов выполнены в виде галтелей определенного радиуса.
В пассажирских вагонах в основном применяются колесные пары с цельнокатаными стальными колесами диаметром по кругу катания 957 мм.
15. Устройство и назначение колеса. Профиль поверхности катания колеса.
Колесо (рис.1) состоит из ступицы 3, обода 4 и диска 2. У внутреннего края обода колеса имеется гребень 1, предохраняющий колесную пару от схода с рельсов. Процесс сборки колесной пары из оси и колес называется ее формированием (с помощью прессовой посадки колесо в холодном состоянии под большим давлением насаживают ступицей на подступичную часть вагонной оси). Для получения прочного соединения диаметр подступичной части оси должен быть несколько больше диаметра отверстия в ступице. Разность значений этих диаметров, за счет которой создается после сборки неподвижное соединение, называется натягом. Поверхность колеса, соприкасающаяся с рельсом, называется поверхностью катания (рис. 2).
Профиль поверхности катания колеса соответствует профилю головки рельса, форма и размеры которого обеспечивают наиболее рациональное взаимодействие колеса с рельсом.
Расстояние между внутренними гранями колес у незагруженной колесной пары должно быть равно 1440 мм.
