1. Загальна частина
1.1 Аналіз конструкції свердловини
Розмір доліт для буріння на різних інтервалах вибирають залежно від діаметра труб, якими обсаджена бурова свердловина згідно з завданням
Відношення діаметрів доліт і обсадних труб подані в таблиці 1.1
Знаходимо діаметр долота, мм
Dд=Dм+Δ (1.1)
Dд1 = 451 + 45 =496
Dд2 = 351 + 45 =396
Dд3 = 245 +30 = 275
Dд4 = 188 + 25 = 213

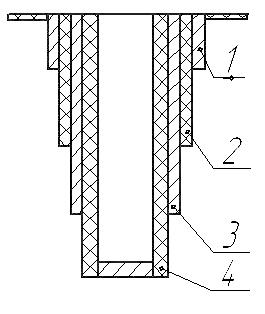

1 – кондуктор;
2 – перша проміжна колона;
3 – друга проміжна колона;
4 – експлуатаційна колона.
Рисунок 1.1 - Конструкція свердловини
Таблиця 1.1 - Діаметри долота та обсадної колони
|
Діаметр долота, мм |
Діаметр обсадної колони, мм |
І |
490 |
426 |
ІІ |
393,7 |
324 |
ІІІ |
264,9 |
219 |
VI |
215,9 |
168 |
1.2 Визначення максимальних навантажень на підйомний гак бурової лебідки
Таблиця 1.2 - Вихідні дані
№ |
Показники |
Умовне позначення |
Одиниці виміру |
Значення інтервалів |
|||
I |
II |
III |
VI |
||||
1 |
Глибина початку інтервалу |
Lп.і |
м |
0 |
790 |
1755 |
4205 |
2 |
Глибина кінця інтервалу |
Lк.і |
м |
790 |
1755 |
4205 |
7430 |
3 |
Довжина інтервалу |
L |
м |
790 |
965 |
2450 |
3225 |
4 |
Осьове навантаження |
Ро.д |
кН |
360 |
350 |
270 |
90 |
5 |
Кути відхилень |
|
град. |
0 |
0 |
0 |
0 |
6 |
Густина бурового розчину |
|
|
1084 |
1149 |
1355 |
1602 |
7 |
Діаметр долота |
Dдол |
мм |
508 |
393,5 |
264,9 |
215,9 |
8 |
Частота обертання |
ni |
об/хв |
140 |
135 |
115 |
45 |
Визначаємо глибину буріння по інтервалах, м:
L = Lк.і – Lп.і. (1.2)
Кондуктор L=790
І проміжна L=1755-790=965
ІІ проміжна L=4204-1755=2450
Експлуатаційна L= 7430-4205=3225
Визначаємо діаметр бурильних труб залежно від діаметра долота по інтервалах
Таблиця 1.3 - Діаметри долота та бурової колони
|
Діаметр долота, мм |
Діаметр бурової колони, мм |
І |
490 |
168 |
ІІ |
393,5 |
140 |
ІІІ |
264,5 |
114 |
VI |
215,9 |
114 |
Вибираємо діаметри замків бурильних труб і діаметри ОБТ, котрі повинні бути не менше від діаметру замків бурильних труб, але не більше від діаметра долота.
Таблиця 1.4 - Діаметри замків бурильних труб
Інт. |
Dдол |
DБТ |
Dзамка |
Тип замка |
DОБТ |
I |
490 |
168 |
197 |
ЗШ-203 |
293 |
ІI |
393,5 |
140 |
171 |
ЗШ-178 |
273 |
ІІI |
264,9 |
114 |
140 |
ЗШ-146 |
229 |
VI |
215,9 |
114 |
140 |
ЗШ-146 |
178 |
Визначаємо довжину обважувальних бурильних труб за умови осьового навантаження на долото, м
,
(1.3)
де Ро.д – осьове навантаження на долото, Н;
к – коефіцієнт запасу (приймаємо к = 1,25);
g– прискорення вільного падіння;
пр – густина бурового розчину, ;
м – густина матеріалу сталі, , м = 7850 ;
q – маса одного
метра обважувальних бурильних труб,
;
.
Визначаємо довжину бурильних труб в колоні, м
L = Lк.і – LОБТ. (1.4)
де LОБТ – довжина обважувальних бурильних труб, м
Lк.і- глибина кінця інтервалу, м;
LБТ1 = 790 – 108 = 682;
LБТ2 = 1755 – 108 = 1647;
LБТ3 = 4205 – 135 = 4070;
LБТ4 = 7430 – 81 = 7349.
Знаходимо приведену масу одного метра бурової труби, кг/м
(1.5)
де mтр.гл– маса гладкої частини труби, кг/м;
mвис.тр– маса висадженої частини труби, кг/м;
mзам. – маса замка, кг/м;
Таблиця 1.5 - Приведена маса бурильних труб
№ |
DБТ, мм |
S, мм |
mтр.гл, кг |
mвис.тр, кг |
mзам. , кг |
qприй.кг/м |
|
І |
168 |
10 |
39 |
10,8 |
73 |
43,38 |
|
ІІ |
140 |
8 |
26 |
7,0 |
61 |
32,80 |
|
ІІІ |
114 |
7 |
18,5 |
4,6 |
38 |
22,76 |
|
VI |
114 |
7 |
18,5 |
4,6 |
38 |
22,76 |
;
;
;
.
Розрахунок моменту кручення
бурильної колони,
Мкр. = Мх.о+ Мд; (1.6)
де Мх.о– момент холостого обертання, ;
Мд– момент, приведений до долота, ;
,
(1.7)
де N – потужність, прикладена до долота для руйнування породи;
n – частота обертання долота, об/хв.
За формулою Федорова, кВт
,
(1.8)
де l – довжина бурильних труб, м;
с – дослідний коефіцієнт,
залежить від ступеня викривлення
свердловини(
);
n – частота обертання долота, об/хв;
d – зовнішній діаметр, м;
Мд= МпРо.д, (1.9)
де
Мп –
питомий момент долота, який залежить
від його типу, розміру, якості виготовлення,
діапазону навантаження та частоти
обертання, густини та пластичності
розбурюваних порід,
Ро.д. – осьове навантаження на долото, кН
,
(1.10)
де В – дослідний коефіцієнт, який коливається в межах 1…2, ;
Dд– діаметр долота, м
;
;
;
.
Розраховуємо момент, приведений до долота,
;
;
;
.
За формулою Федорова визначимо потужність, кВт
;
;
;
.
Розраховуємо момент холостого обертання,
;
;
;
.
Розраховуємо момент кручення бурильної колони,
;
;
;
.
Розраховуємо бурильну колону на статичну міцність, МПа
;
(1.11)
де
-
межа текучості, Мпа;
-
допустиме статичне напруження, МПа;
- мінімально допустимий запас
міцності (
=1.4);
Розраховуємо статичне напруження, МПа
;
(1.12)
де G – розрахункове навантаження, кН;
F – площа поперечного
перерізу гладкої
частини бурильної труби,
;
(1.13)
де Dвн– внутрішній діаметр труб, м;
Dзов. – зовнішній діаметр труб, м;
Розраховуємо площу поперечного перерізу гладкої частини бурильної труби,
;
;
;
.
Розраховуємо статичне напруження, МПа
,
(1.14)
де mпр – приведена маса одного метра бурильних труб, кг/м;
l – довжина бурильних труб, м;
пр. – густина бурового розчину, ;
м – густина матеріалу сталі, ;
;
;
;
.
Розраховуємо дотичні напруження за формулою, МПа
,
(1.15)
де Мкр. – крутний момент у розрахунковому перерізі бурильної колони, ;
Wp
– статичний момент опору,
;
,
(1.16)
де
-
зовнішній радіус труб, м;
-
внутрішній радіус труб, м;
;
;
;
.
Розраховуємо дотичні напруження, МПа
;
;
;
.
Згідно IV теорією міцності, основою для розрахунку є виконання в цьому перерізі умови:
(1.17)
де
- коефіцієнт запасу міцності;
- межа текучості, МПа;
- коефіцієнт запасу міцності,
=1.4
.
;
;
;
.
Розраховуємо вагу бурильної колони, кН
,
(1.18)
де
- вага приведеної бурильної колони,
кг/м;
- довжина бурильної колони,
м.
;
;
;
.
Розраховуємо вагу обсадних колон, кН
(1.19)
де - вага приведеної обсадної колони, кг/м;
- довжина обсадної колони, м.
;
;
;
.
Згідно з приведеними розрахунками, за вагою бурової колони, а також за умовною глибиною буріння вибираємо бурову установку БУ8000/500 ЭР. Визначаємо основні параметри цієї бурової установки.
