Модуль ввода аналоговых сигналов (модуль расширения) - fx2n-8ad
Модуль аналоговых входов высокого разрешения, преобразующий аналоговые сигналы в цифровые для последующей обработки в программе контроллера. Совместим с базовыми модулями FX1N/FX2N/FX2NC.
Количество входов: 8
Пределы измерений:
напряжения -15…15 В
силы тока 4…20 мА, -20…20 мА, -30…30 мА
Разрядность АЦП: 16 бит
Погрешность: 0.3%
Вес 0,3кг.
Размеры: 75 х 105 х 75 мм.
Средняя рыночная стоимость.
Стоимость FX1N-14MRES/UL - 11000р.
Стоимость FX2N-8AD - 20000р.
Итоговая стоимость ПЛК ~31000р

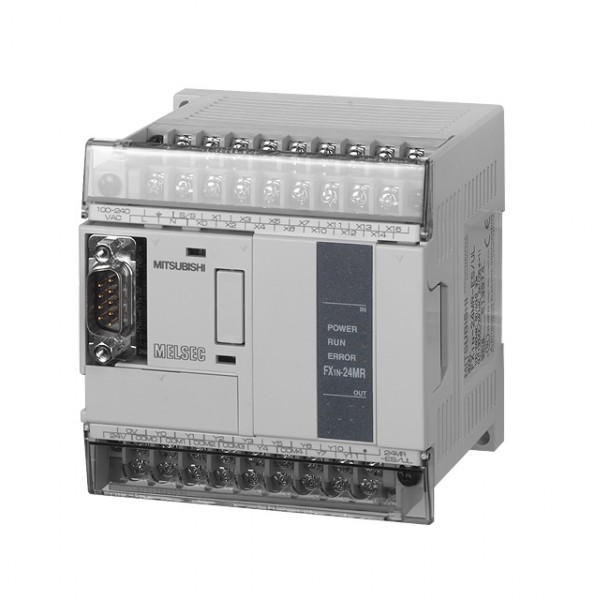

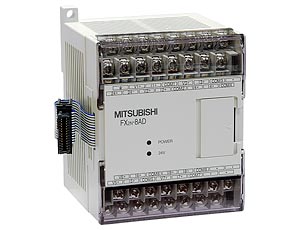

Изображение – ПЛК Mitsubishi серии MELSEC FX1N, модуль CPU - FX1N-14MRES/UL и модуль аналогового ввода FX2N-8AD.
Таблица основных\значимых характеристик сравниваемых ПЛК.
ПЛК |
Овен ПЛК160-24.А-М |
Siemens SIMATIC S7 200 (CPU222+ЕМ-231) |
Mitsubishi MELSEC FX1N-14MR-ES/UL + FX2N-8AD |
Назначение |
Для задач малой и средней степени автоматизации. |
Для задач малой и средней степени автоматизации. |
Для задач малой и средней степени автоматизации. |
Функции |
Логические, временные, счетные, арифметические инструкции, а также вычисления в формате с плавающей запятой, ПИД регулирование и др.
|
Логические, временные, счетные, арифметические инструкции, а также вычисления в формате с плавающей запятой, ПИД регулирование и др.
|
Логические, временные, счетные, арифметические инструкции, а также вычисления в формате с плавающей запятой, ПИД регулирование и др.
|
Дискретные входы |
36 |
8 |
8 |
Дискретные выходы |
24 |
6 |
6 |
Аналоговые входы |
8 |
8 |
8 |
Аналоговые выходы |
4 |
0 |
0 |
Процессор |
RISC архитектура, 32-х разрядный ARM9, 200MHz |
CPU 222) |
FX1N-14MR-ES/UL) |
Тип и объем памяти для хранения программ |
4MB, EEPROM, доступно пользователю 3 MB |
EEPROM, 4 Кбайт |
EEPROM, 8000 инструкций |
Быстродействие ПЛК |
Время цикла - 1 мс при логической обработке 50 дискретных сигналов |
Время выполнения логической инструкции - 0.22 мкс |
Время выполнения логической инструкции - 0.55 мкс |
Разрядность АЦП |
12 бит (4095) |
12 бит (4095) |
16 бит (65535) |
Предел основной погрешности (аналоговые входы) |
0,25% |
0…5 В, 0…10 В, 0…20 мА – 0,1% +-2.5 В, +-5 В – 0,05%
|
0,3% |
Коммуникационные возможности |
Интерфейсы: RS-485, RS-232, Ethernet 100, Base T, USB. Протоколы: Modbus-RTU,Modbus-ASCII, DCON, Gateway,TCP-IP |
Интерфейс RS 485: Протоколы: порт PPI, порт MPI, свободно программируемый порт, USS порт, Modbus-RTU. Через коммуникационные модули доступны все основные интерфейсы и протоколы. |
Интерфейс RS 485: Протоколы: порт PPN, CompuLink. Опционально: Profibus/DP, CC-Link, AS-Interface, MELSEC I/O Link, DeviceNet |
Язык программирования |
IL; ST; LAD; SFC; FBD |
LAD,STL,FBD |
IL,LAD,SFC |
Среда программирования |
CoDeSys v.2.3.x |
STEP 7 Micro/WIN |
GX IEC Developer (FX), GX Developer (FX) |
Часы реального времени/Сторожевой таймер |
+/+ |
+/+ |
+/+ |
Человеко-машинный интерфейс |
Светодиодная индикация состояния контроллера и дискретных входов\выходов |
Светодиодная индикация состояния контроллера и состояния входов\выходов |
Светодиодная индикация состояния контроллера и дискретных входов\выходов |
Конструктивное исполнение |
Моноблочное, монтаж на плоскость или на DIN рейку |
Модульное, монтаж на плоскость или на DIN рейку |
Модульное, монтаж на плоскость или на DIN рейку |
Степень защиты |
IP 20 |
IP 20 |
IP 20 |
Условия эксплуатации |
-10…+55ºС Относительная влажность воздуха 80% без конденсата. |
0 … +55ºC - горизонтальная установка; 0 … +45ºC - вертикальная установка. Относительная влажность 95%, без конденсата. |
0 … +55ºC Относительная влажность воздуха 85% без конденсата. |
Напряжение питания |
~100…240 В |
~120…230 В |
~100…240 В |
Производитель |
Овен, Россия |
Siemens, Германия |
Mitsubishi, Япония |
Стоимость |
18300 р |
23500 р |
31000 р |
Мой выбор – ПЛК Овен ПЛК160-24.А-М, т.к. его характеристики соответствуют требуемым, он имеет наименьшую цену из представленных моделей, производителем является отечественная компания – ОВЕН присутствующая на рынке средств автоматизации с 1994г, являющаяся лидером отечественного рынка и обладающая следующими преимуществами:
“Компания ОВЕН работает на рынке автоматизации более 20 лет. За это время компания накопила богатый опыт и зарекомендовала себя как поставщик надежного и качественного оборудования.
Сегодня компания ОВЕН - крупнейший российский разработчик и производитель средств автоматизации для различных отраслей промышленности и занимает лидирующие позиции не только на российском рынке, но и в странах ближнего зарубежья.
С учетом все возрастающих требований рынка огромное внимание компания ОВЕН уделяет исследованиям и новым разработкам. Именно поэтому ОВЕН постоянно внедряет различные инновации и совершенствует технологии с тем, чтобы обеспечить производство надежных и доступных по цене приборов и датчиков.
Серийное производство позволяет сокращать издержки, уменьшать себестоимость продукции, обеспечивая себе позиции ценового лидера. Цены жестко привязаны к рублю и не зависят от колебания мировых валют.
Продукция ОВЕН - это предложение высокого качества по оптимальной цене.”
