4 Выбор плк. Плк №1 овен плк160-24.А-м. Краткое описание.
Программируемый логический контроллер ОВЕН ПЛК160 предназначен для создания средних и малых систем автоматизации в пищевой, упаковочной промышленности, линий розлива/дозирования, систем «Умный дом» и т.п.
Программируемые логические контроллеры ОВЕН ПЛК160 выполнены в полном соответствии со стандартом ГОСТ Р 51840-2001 (IEC 61131-2), что обеспечивает высокую аппаратную надежность.
В контроллере изначально заложены мощные вычислительные ресурсы при отсутствии операционной системы:
- высокопроизводительный процессор RISC архитектуры ARM9, с частотой 180МГц компании Atmel;
- большой объем оперативной памяти - 8МБ;
- большой объем постоянной памяти - Flash память, 4МБ;
- объем энергонезависимой памяти, для хранения значений переменных - до 16КБ;
- время цикла по умолчанию составляет 1мс при 50 логических операциях, при отсутствии сетевого обмена.
Контроллер имеет широкие возможности самодиагностики:
- встроенный аккумулятор, позволяющий «пережидать» пропадание питания - выполнять программу при пропадании питания, и переводить выходные элементы в «безопасное состояние». Время «пережидания» настраивается пользователем при создании проекта.
- встроенные часы реального времени.
- возможность создавать и сохранять архивы на Flash контроллера.
Программируемый логический контроллер ОВЕН ПЛК160 выпускается в компактных корпусах и может использоваться для решения широкого спектра задач по автоматизации технологических процессов любой сложности. Это достигается за счет:
- поддержкой разнообразных стандартных интерфейсов и протоколов связи;
- большого количества дискретных входных и выходных сигналов на борту ( большего по сравнению с Овен ПЛК150 и ПЛК154);
- большого количества аналоговых входных и выходных сигналов на борту
-возможность расширения входов и выходов ( как дискретных , так и аналоговых, путем подключения модулей ввода/вывода, в том числе сторонних производителей);
-возможность подключения средств отображения ( индикаторных панелей, компьютеров и другого оборудования);
-надежной среды программирования CODESYS с библиотеками функциональных блоков ( ПИД-регулятор с автонастройкой, блок управления 3-х позиционными задвижками и т.д.), диск с полнофункциональным дистрибутивом входит в комплект поставки;
-встроенных часов реального времени и встроенного аккумуляторного источника резервного питания.
Средняя рыночная стоимость.
Стоимость ОВЕН ПЛК160-24.А-М ~18300р.

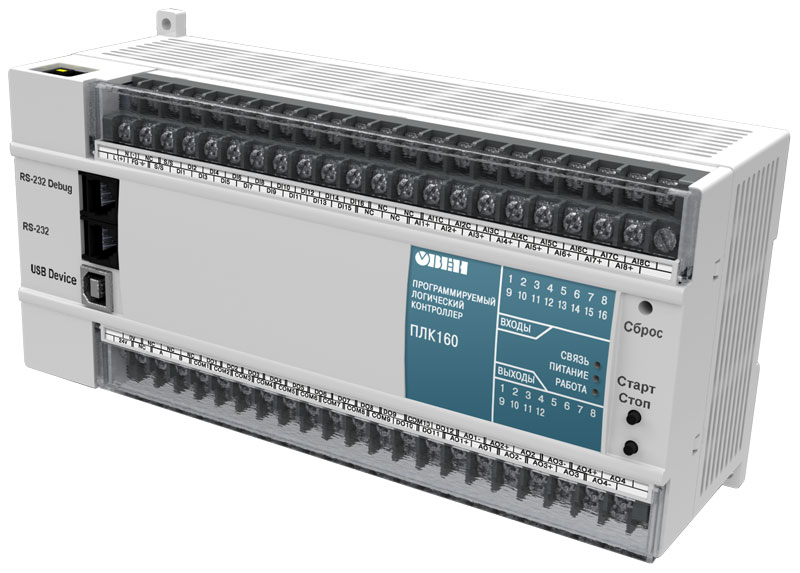

Изображение – ОВЕН ПЛК 160
ПЛК №2 Siemens Symatic S7 200.
Краткое описание.
Программируемые логические контроллеры семейства SIMATIC S7-200 являются идеальным средством для построения эффективных систем автоматического управления при минимальных затратах на приобретение оборудования и разработку системы. Контроллеры способны работать в реальном масштабе времени и могут быть использованы как для построения узлов локальной автоматики, так и систем распределенного ввода-вывода с организацией обмена данными через PPI или MPI интерфейс, промышленные сети PROFIBUS-DP, Industrial Ethernet или AS-Interface, системы модемной связи.
Отличительные особенности семейства SIMATIC S7-200:
• время выполнения 1 К логических инструкций не превышает 0.22 мс;
• наличие скоростных счетчиков внешних событий;
• наличие быстродействующих входов аппаратных прерываний;
• возможность наращивания количества обслуживаемых входов-выходов (за исключением систем на основе CPU 221);
• наличие импульсных выходов (широтно- или частотно-импульсная модуляция);
• потенциометры аналогового задания цифровых параметров;
• часы реального времени (встроенные или устанавливаемы в виде съемного модуля);
• мощный набор инструкций языка программирования;
• последовательный PPI-интерфейс, который может быть использован в качестве свободно программируемого порта;
• функции ведущего устройства AS-Interface, обеспечиваемые коммуникационным модулем CP 243-2;
• функции ведомого устройства PROFIBUS-DP, обеспечиваемые коммуникационным модулем EM 277;
• функции обмена данными через Industrial Ethernet, поддерживаемые коммуникационным процессором CP 243-1 и CP 243-1 IT;
• дружественная оболочка программирования STEP 7 Micro/Win;
• трехуровневая парольная защита программ пользователя;
• возможность работы с устройствами человеко-машинного интерфейса.
