3 Выбор расходомера. Датчик №1 - расходомер электромагнитный Метран 370. Краткое описание.
Расходомеры электромагнитные Метран-370 предназначены для измерений объемного расхода электропроводных жидкостей, пульп, эмульсий и т.п. Представляют собой российский аналог расходомеров электромагнитных серии 8700.
Используются в системах автоматического контроля и управления технологическими процессами в энергетике, химической, пищевой, бумажной и других отраслях промышленности, а также в системах коммерческого учета жидкостей.
Основные преимущества:
возможность применения для измерения расхода агрессивных сред;
широкий размерный ряд;
высокая точность измерений;
отсутствие движущихся частей;
малые потери давления;
прямолинейный участок трубопровода до расходомера - 5Dу, после расходомера - 2Dу.

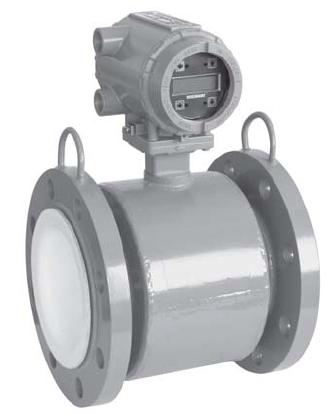

Изображение - расходомер электромагнитный Метран 370.
Датчик №2 - вихревой расходомер Rosemount 8800dr (reducer). Краткое описание.
Интеллектуальные вихревые расходомеры Rosemount 8800DR принадлежат к известному семейству приборов Rosemount SMART FAMILY.
Достоинства:
- уникальная незасоряющаяся конструкция;
- отсутствие импульсных линий, уплотнений повышает надежность;
- повышенная устойчивость к вибрации;
- возможность замены сенсоров без остановки процесса;
- малое время отклика;
- возможность имитационной поверки;
- встроенная самодиагностика;
- отсутствие необходимости выполнения сужения трубопровода;
- возможность смещения шкалы измеряемых расходов в сторону малых расходов.
Принцип действия вихревых расходомеров: определение частоты вихрей, образующихся в потоке измеряемой среды при обтекании тела специальной формы. Частота вихрей пропорциональна объемному расходу.

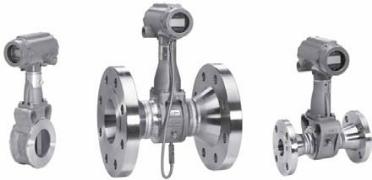

Изображение - вихревой расходомер Rosemount 8800DR (REDUCER).
Датчик №3 - интеллектуальный вихревой расходомер эмис-вихрь 200-025. Краткое описание.
Вихревые расходомеры ЭМИС-ВИХРЬ предназначены для измерения:
- расхода проводящих жидкостей (напр. воды или водных растворов);
- расхода неэлектропроводных жидкостей (напр. светлых нефтепродуктов или спиртов);
- расхода агрессивных сред (напр. серной кислоты или щелочей);
- расхода смесей жидкость+жидкость (напр. нефти с водой);
- расхода природного и технических газов (напр. сжатого воздуха);
- расхода опасных газов - водорода и кислорода;
- расхода насыщенного (влажного) и перегретого (сухого) пара.
Преимущества и особенности:
- широкий динамический диапазон до 1:40;
- интеллектуальная обработка сигнала;
- дополнительная температурная коррекция погрешности;
- повышенная виброустойчивость;
- стойкость к гидро- и термоударам;
- надежность и долговечность приборов;
- высокая стабильность во времени метрологических характеристик;
- отсутствует необходимость обслуживания при эксплуатации;
- межповерочный интервал 3 года;
- поверка на газовых или жидкостных поверочных установках, беспроливная поверка;
- беспроливная методика поверки даже без съема датчика с трубопровода;
- качество мирового уровня по российским ценам.

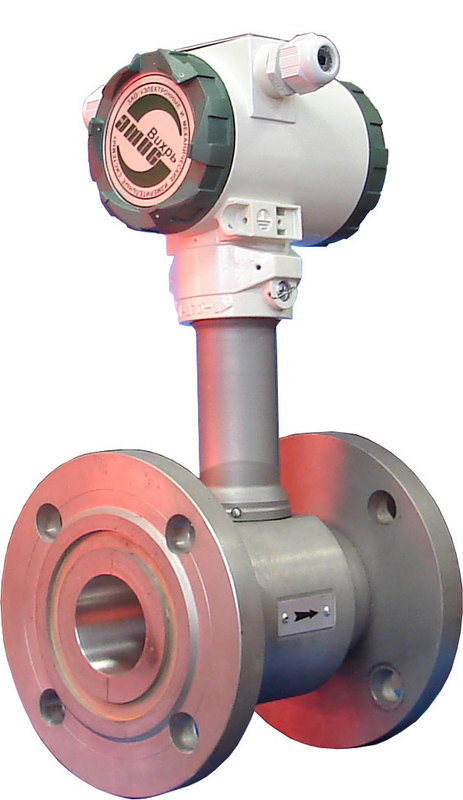

Изображение - интеллектуальный вихревой расходомер ЭМИС-ВИХРЬ 200-025.
Таблица основных\значимых характеристик сравниваемых расходомеров.
Расходомеры |
Расходомер электромагнитный - Метран 370 |
Вихревой расходомер Rosemount 8800DR |
Вихревой расходомер ЭМИС-ВИХРЬ 200-025 |
Вид расходомера (по принципу действия) |
Электромагнитный |
Вихревой |
Вихревой |
Первичный преобразователь |
сенсор расхода Метран-371 |
Пьезоэлектрический датчик давления |
Пьезоэлектрический датчик давления |
Диапазон измерения |
0.612…18.353 м3\ч |
0.67…15.3 м3\ч |
1.7…16 м3\ч |
Предел приведенной погрешности |
0,5% |
0,5% |
0,5% |
Диапазон изменения выходного сигнала |
4…20 мА, HART протокол |
4…20 мА, HART протокол |
4…20 мА, RS-485 Modbus RTU |
Показывающий прибор |
Монохромный дисплей |
Монохромный дисплей |
Монохромный дисплей |
Взрывозащита |
1ExdiaIICT6 |
1ExdiaIICT6 |
1ExdiaIICT6 |
Степень защиты IP |
IP66 |
IP65 |
IP65 |
Напряжение питания |
~100…220 В; - 12…24 В |
10,8…42 В |
12…36 В |
Производитель |
ПГ Метран, Россия |
Emerson, USA |
ЗАО ЭМИС, Россия |
Стоимость |
60000 р |
83000 р |
31000 р |
Мой выбор – вихревой расходомер ЭМИС-ВИХРЬ 200-025, т.к. его характеристики соответствуют требуемым, при этом датчик имеет вдвое меньшую стоимость чем у ближайщего претендента – Метран-370, производителем является крупная отечественная компания, чьи офисы располагаются более чем в 30 городах России, Украины, Беларуси и других странах СНГ.
Политика качества компании содержит следующие пункты:
-Качественная, современная продукция по доступным ценам;
-Высочайший уровень сервиса;
-Индивидуальный и комплексный подход к решению задач Заказчика.
