2 Выбор датчика избыточного давления. Датчик №1 – преобразователь давления Rosemount 3051 ca 3. Краткое описание.

Rosemount 3051 СA 3 датчики с сенсорным модулем на базе тензорезистивного сенсора для измерения перепада давлений, избыточного, абсолютного давлений с верхними пределами измерений от 0,025 до 27580 кПа.

В датчиках Rosemount 3051 используются сенсорные модули на базе тензорезистивного сенсора. Измеряемое давление передается через разделительную мембрану и заполняющую жидкость на измерительную мембрану, изгиб которой вызывает изменение сопротивления в цепи моста Уинстона. Сигнал рассогласования преобразуется в цифровой сигнал для обработки микропроцессором. Выходной блок электронной платы преобразует сигналы измерительной информации в выходной сигнал. Стандартным аналоговым выходным сигналом является выход 4-20 мА.

Датчик проводит непрерывную самодиагностику. При возникновении неисправности датчик активизирует аналоговый предупредительный сигнал, выбираемый пользователем. Датчик выдает информацию для выполнений корректирующих действий. Если оператор считает, что неисправность возникла в цепи, датчик может быть настроен на выдачу специального выходного сигнала для тестирования цепи.

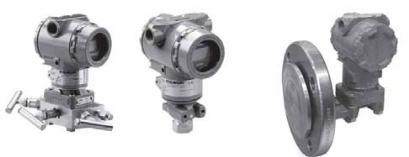

Изображение – преобразователь давления Rosemount 3051 CA 3.

Датчик №2 - преобразователь давления Метран – 150cg. Краткое описание.

Интеллектуальные датчики давления серии Метран-150 предназначены для непрерывного

преобразования в унифицированный токовый выходной сигнал и/или цифровой сигнал в стандарте протокола HART входных измеряемых величин:

 избыточного давления;

 абсолютного давления;

 разности давлений;

 давления - разрежения;

 гидростатического давления (уровня).

Улучшенный дизайн и компактная конструкция.

Поворотный электронный блок и ЖКИ.

Высокая перегрузочная способность.

Защита от переходных процессов.

Внешняя кнопка установки "нуля" и диапазона.

Непрерывная самодиагностика.

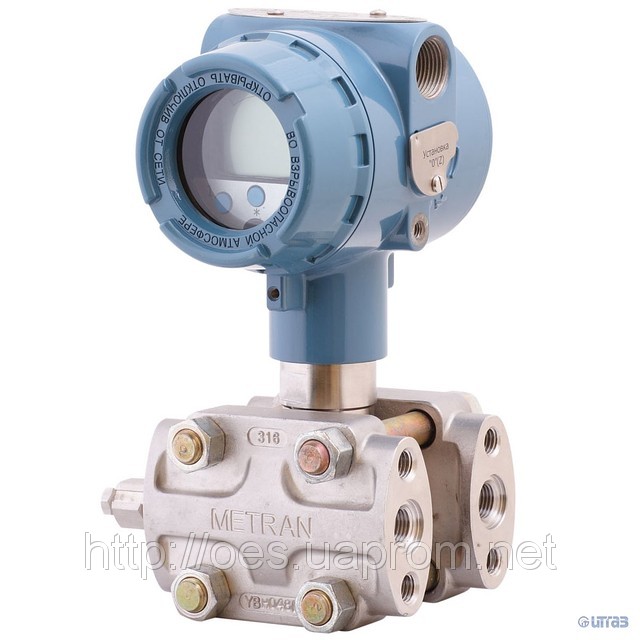

Изображение - преобразователь давления Метран – 150CG.

Датчик №3 – преобразователь давления Сапфир-22м-ди-2150. Краткое описание.

Преобразователи (датчики) давления Сапфир-22М предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами и обеспечивают непрерывное преобразование значения измеряемого параметра - давления (избыточного ДИ, абсолютного ДА, разрежения ДВ, разности давлений ДД, давления и разрежения ДИВ) нейтральных и агрессивных сред в унифицированный токовый выходной сигнал дистанционной передачи. Преобразователи предназначены для работы со вторичной регистрирующей и показывающей аппаратурой, регуляторами и другими устройствами автоматики, машинами централизованного контроля и системами управления, работающими от стандартного выходного сигнала 0-5 или 0-20 или 4-20 мА постоянного тока. Датчики давления Сапфир-22М выпускаются во взрывозащищенном исполнении: искробезопасная цепь - Ex (0Exia,1Exib), взрывонепроницаемая облочка – Вн.

Изображение - преобразователь давления Сапфир-22М-ДИ-2150.

Таблица основных\значимых характеристик сравниваемых датчиков давления.

Датчики давления	Преобразователь давления Rosemount 3051 CA 3	Преобразователь давления Метран – 150CG	Преобразователь давления Сапфир-22М
Первичный преобразователь	Тензорезистивный элемент	Тензорезистивный тензомодуль	Тензорезистивный тензомодуль
Диапазон измерения	55,1…5515 кПа	200…10000 кПа	100…2500 кПа
Предел приведенной погрешности	0,075%	0,1%	0,25%
Диапазон изменения выходного сигнала	4…20 мА, HART протокол	4…20 мА, HART протокол	4…20 мА, HART протокол
Показывающий прибор	Монохромный дисплей	Опционально	Монохромный дисплей
Взрывозащита	1ExdiaIICT6	1ExdiaIICT6	1ExdiaIICT6
Степень защиты IP	IP66	IP66	IP54
Напряжение питания	10.5…55 В	10,5…42.4 В	24В; 36В
Производитель	Emerson, USA	ПГ Метран, Россия	НПП Элемер, Россия
Стоимость	45000 р	10000 р	13000р

Мой выбор – преобразователь давления Метран­-150CG, т.к. его характеристики соответствуют требуемым, при этом датчик имеет наименьшую стоимость, термопреобразователь имеет высокую степень защиты IP, диапазон измерения шире чем у других претендентов, производитель является “ведущей российской компанией по разработке, производству и сервисному обслуживанию интеллектуальных средств измерений для всех отраслей промышленности в России и СНГ”.
