Формирование основных требований к выбору датчиков и контроллера.
Номинальные значения измеряемых величин. |
||
Температура - ТНОМ |
Давление – РНОМ |
Расход - QНОМ |
603°С |
2180 кПа |
13 м3/ч |
При выборе датчиков:
Погрешность измерения - 0,5%;
Степень защиты от IP46;
Количество входов\выходов контроллера, не менее: 8;
Частота процессора ПЛК, не менее: 40 мгц;
1 Выбор датчика температуры. Датчик температуры №1 - термопреобразователь взрывозащищенный тхау/1-0289-hart. Краткое описание:
Термопреобразователь ТХАУ/1-0289-HART предназначен для измерения температуры газов, жидкостей и сыпучих сред, не разрушающих материал защитной арматуры. Термопреобразователь обеспечивают непрерывное преобразование температуры в унифицированный токовый сигнал (4-20 мА) и предназначен для работы в системах автоматического контроля, регулирования и управления технологическими процессами или цифровой сигнал в соответствии с HART- протоколом для машин централизованного контроля и систем управления (АСУ).
Протокол HART обеспечивает двухсторонний обмен информацией между термопреобразователями и:
- коммуникатором (HCOMM-01);
- компьютером, оснащенным HART-модемом (НMODEM) и программным обеспечением HWORK;
- средствами управления HART устройствами других производителей (коммуникаторами -Метран-650, НС-275 и т.д.)
Использование термопреобразователей с индексом HART с управляющими устройствами позволяет дистанционно проводить перенастройку датчиков (начало шкалы, диапазон измерения), производить запросы о типе, модели, серийном номере и возможном и фактическом диапазоне измерения.
При считывании информации по HART-протоколу возможно подключение по двухпроводной схеме до 15 датчиков. При этом каждому датчику присваивается адрес от 1 до 15 и коммуникатор или автоматизированная система управления определяет и работает с каждым из них.
Термопреобразователь с индексом HART могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором.
Термопреобразователь ТХАУ/1-0289-HART, ТППУ/1-0289-HART имеют вид взрывозащиты «Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, маркировку взрывозащиты 1ЕxdIICT6Х (знак «Х» указывает на особые условия монтажа и эксплуатации по ГОСТ Р 51330.0-99).
В качестве первичных преобразователей используются термопары с изолированным спаем и номинальными статическими характеристиками преобразования ХА(К) по ГОСТ ГОСТ Р 8.585-2001.
Измерительный преобразователь сигналов первичного преобразователя в унифицированный токовый выходной сигнал размещен в головке термопреобразователя и содержит компенсатор нелинейности сигнала первичного преобразователя и компенсатор температуры холодного спая.
Измерительный преобразователь сигналов первичного преобразователя в унифицированный токовый выходной сигнал и цифровой сигнал в соответствии с HART- протоколом, термопреобразователей с индексом HART, расположен в алюминиевом корпусе с двумя крышками.

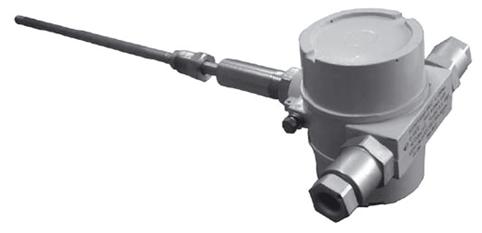

Изображение - Термопреобразователь взрывозащищенный ТХАУ/1-0289-HART.
