7 Оборудование для уборки чугуна и шлака

Современный литейный двор представляет собой продолжение рабочей площадки горна и служит для размещения желобов, по которым чугун и шлак стекают к ковшам. Рабочая площадка литейного двора выполняется из железобетона на колоннах; под ней размещается склад огнеупоров и запасных частей доменной печи. На рабочей площадке литейного двора размещаются разливочные желоба для чугуна и для шлака, оборудование для разделки и забивки чугунной лётки и для закрытия шлаковых леток. На рабочей площадке поддоменника устанавливают пульты управления оборудованием чугунной лётки, контрольно-измерительные и сигнализационные приборы и лебёдки управления работой атмосферных клапанов доменной печи и пылеуловителей.

Для обслуживания литейного двора и проведения монтажных работ при ремонтах двор оборудован мостовым магнитно-грейферным краном грузоподъёмностью 20 т. Чугунной лёткой называется отверстие в стенке горна для периодического выпуска чугуна из доменной печи. Лётка обрамлена рамой, приклепанной к кожуху печи. Рама футеруется огнеупорным шамотным кирпичом, отверстие в ней размерами 200 – 300 мм по ширине и 400 – 500 мм по высоте забивается огнеупорной глиной.

Операция по разделке чугунной лётки механизирована и состоит из двух этапов. Сначала рассверливают лёточный канал, заполненный глиной, при помощи сверлильных или бурильных машин, а затем пробивают чугунную корку, образовавшуюся при выпуске чугуна в отверстии лётки на внутренней поверхности печи, используя для этого пневматические молотки разного типа. Забивку чугунной лётки осуществляют с помощью машины, которая называется одноцилиндровой электрической пушкой, работающей на паре или сжатом воздухе. Забивку лётки осуществляют глиняным зарядом.

Шлаковой лёткой называется отверстие в стенке горна для периодического выпуска шлака из доменной печи. Она оборудована специальной арматурой, получившей название шлакового прибора. Эти приборы обеспечивают надёжную работу шлаковой лётки и хорошую стойкость горна, постоянно омываемого в этом месте жидким шлаком. Шлаковый прибор состоит из пяти основных частей: фурмы, холодильника основного, холодильника промежуточного, амбразуры и фланца, телескопически вставленных друг в друга. Нагретый воздух подаётся от воздухонагревателей к кольцевому трубопроводу, опоясывающему доменную печь на уровне заплечиков. Из кольцевой трубы воздух через фурменные приборы (воздухоподводящие рукава) поступает к воздушным фурмам, а через них в доменную печь.

Чугуновоз (рисунок 3.1) служит для перевозки жидкого чугуна от доменных печей к разливочным машинам, миксеру или непосредственно к сталеплавильным печам и представляет собой ковш, смонтированный на железнодорожных платформах и перемещающийся по рельсовым путям. Чугуновоз состоит из ковша, платформы и ходовых тележек. Для уборки шлака и его перевозки от доменных печей к грануляционному бассейну или в отвал применяются шлаковозы (рисунок 3.2), представляющие собой специальные ковши, установленные на железнодорожных платформах, которые перемещаются по рельсам.

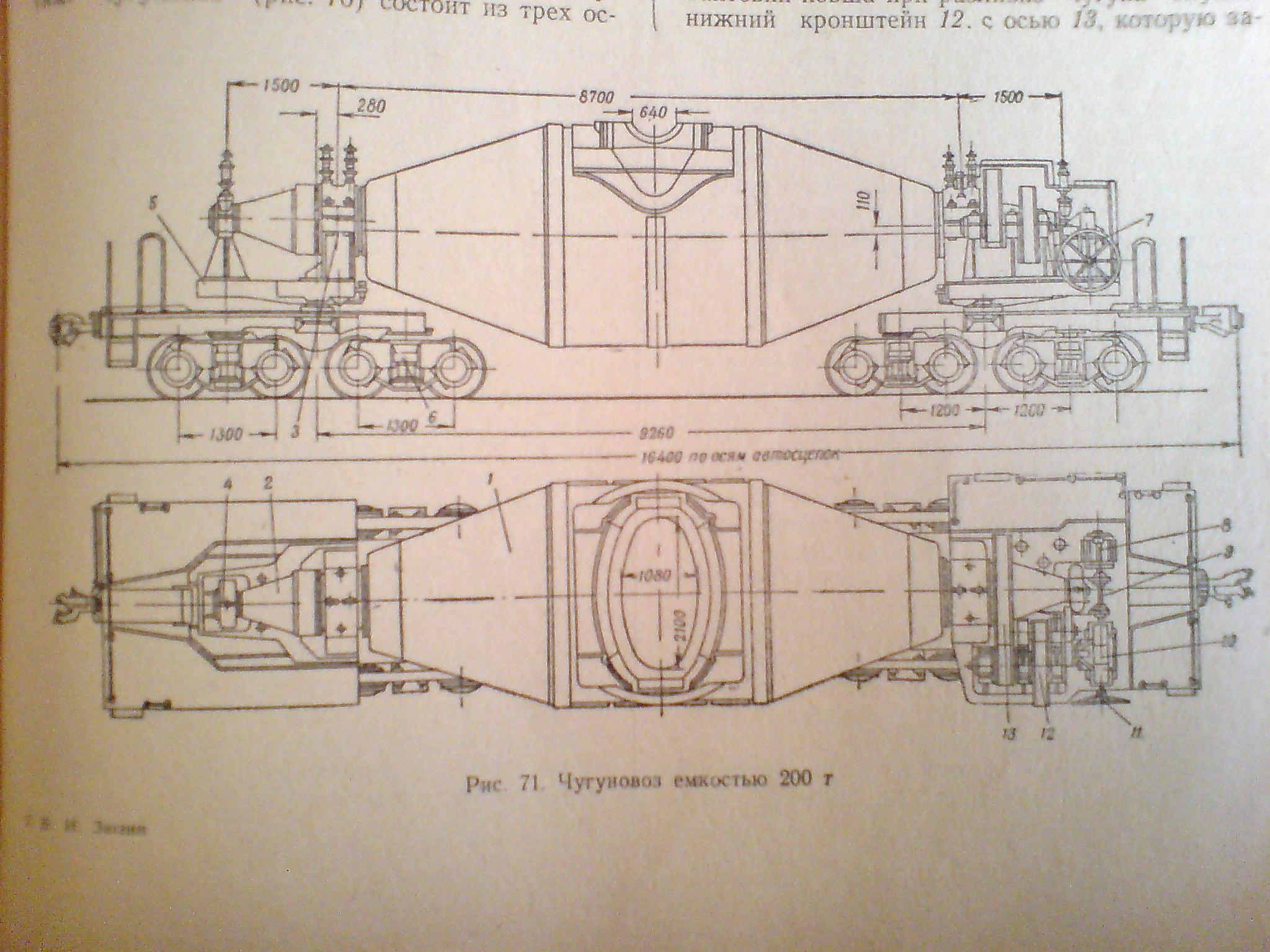

Рисунок 3.1 – Чугуновоз емкостью 200 т

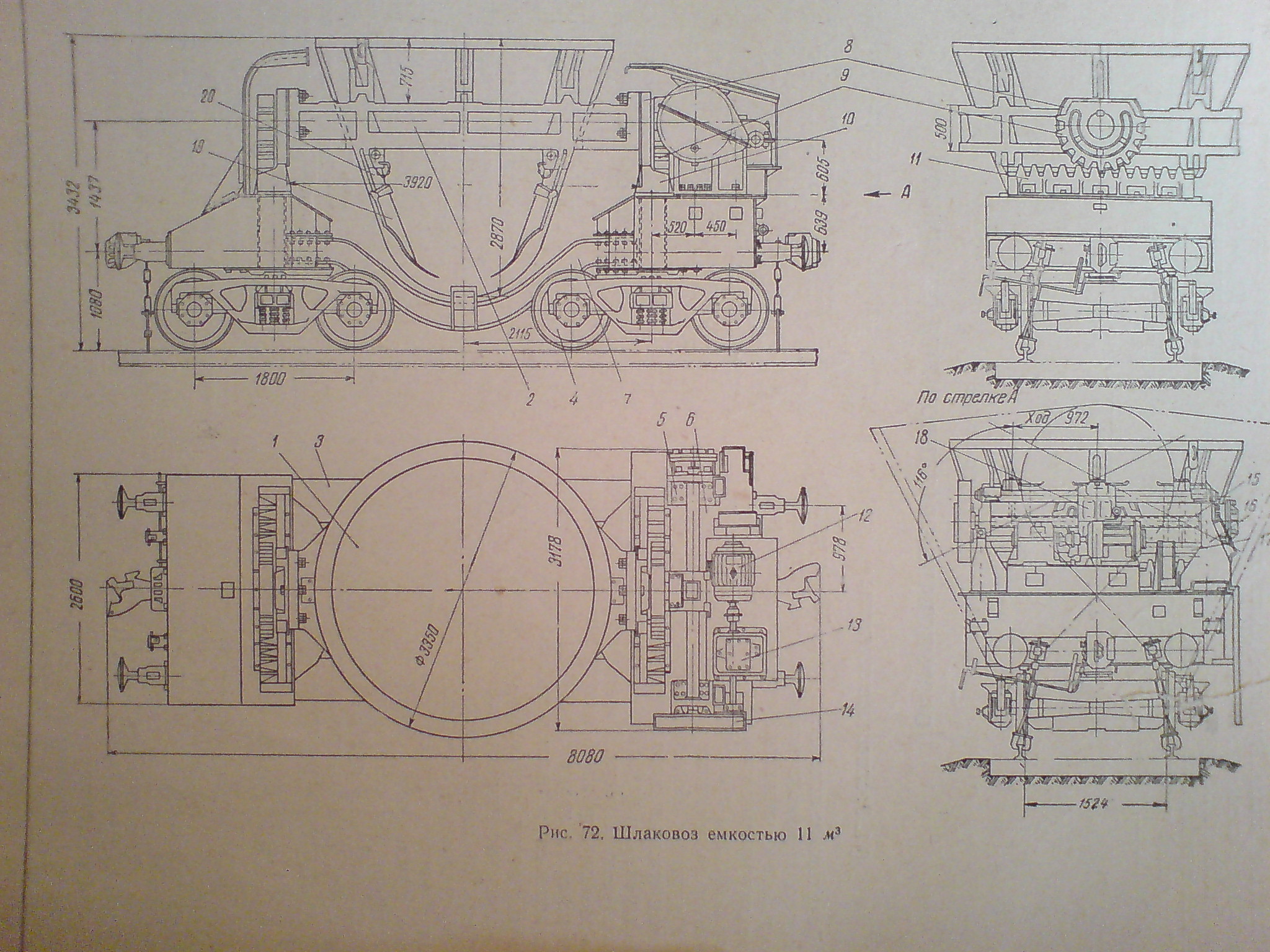

Рисунок 3.2 - Шлаковоз
