Приложение а. (Справочное)

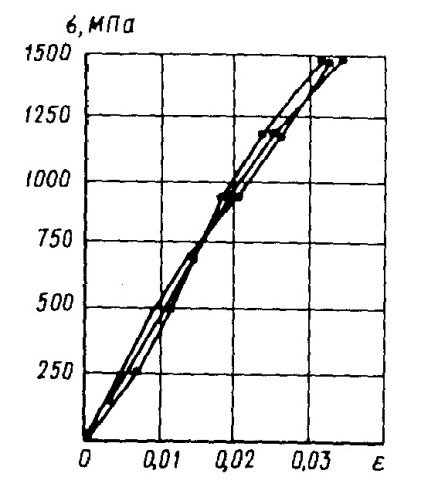

Рис. 1. Диаграмма растяжения ар­матуры

Рис. 2. Влияние диаметра арматуры на прочность при разрыве

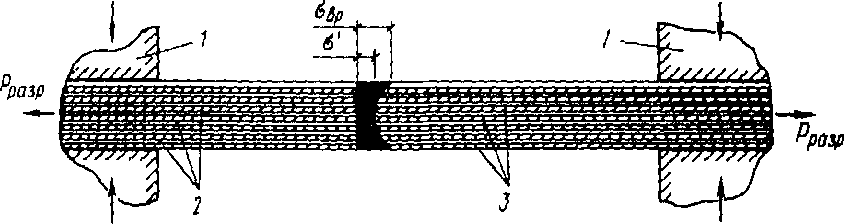

Р ис. 3. Напряженное состояние в сечении стержня стеклопластиковой арматуры при разрыве

1 захват; 2 стеклянные волокна; 3 - прослойки полимерного связующего

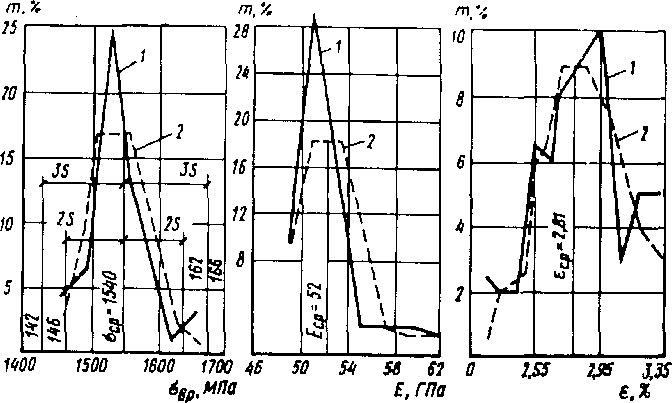

Рис.4. Распределение значений временного сопротивле­ния , модуля упругости £ и относительного удлинения € в стеклопластиковой арматуре диаметром 6 мм из жгута-ровинга в 30 сложений.

1 - эмпирическое распределение; 2 - теоретическое распределение

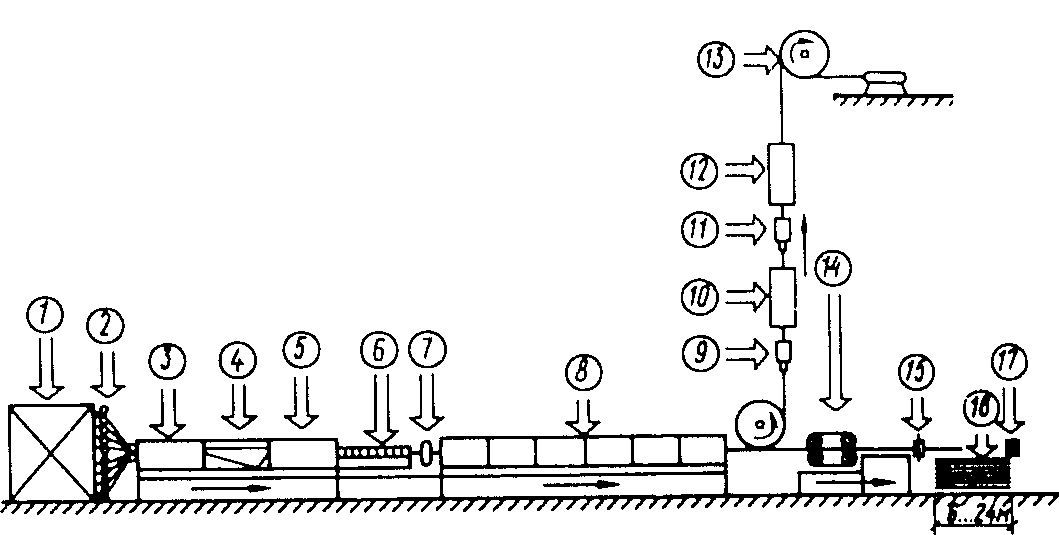

Рис. 5. Схема технологической линии ТЛ-СПА-2 для изготов­ления стеклопластиковой арматуры
