Различия

Основываясь на работе протоколов можно разделить их по двум основным критериям:

• Производительность сервера — в данном случае, IMAP более требователен к ресурсам нежели POP3, так как вся работа по обработке почты (такая как поиск) ложится на плечи сервера, POP3 только передает почту клиенту;

• Пропускной способности канала — тут IMAP в выигрыше; POP3 передает тела всех писем целиком, тогда как IMAP — только заголовки писем, а остальное — по запросу.

Система мгновенного обмена сообщениями, Система обмена мгновенными сообщениями (англ. Instant messaging, IM) — службы мгновенных сообщений (Instant Messaging Service, IMS), программы онлайн-консультанты (OnlineSaler) и программы-клиенты (Instant Messenger, IM) для обмена сообщениями в реальном времени черезИнтернет. Могут передаваться текстовые сообщения, звуковые сигналы, изображения, видео, а также производиться такие действия, как совместное рисование или игры. Многие из таких программ-клиентов могут применяться для организации групповых текстовых чатов или видеоконференций.

Для подобного рода коммуникации необходима клиентская программа, так называемый мессенджер (англ. messenger — курьер). Отличие от электронной почты здесь в том, что обмен сообщениями идёт в реальном времени (англ. instant — мгновенно). Большинство IM-клиентов позволяет видеть, подключены ли в данный момент абоненты, занесённые в список контактов. В ранних версиях программ всё, что печатал пользователь, тут же передавалось. Если он делал ошибку и исправлял её, это тоже было видно. В таком режиме общение напоминало телефонный разговор. В современных программах сообщения появляются на мониторе собеседника уже после окончания редактирования и отправки сообщения.

2. Устройство и условное обозначение биполярного транзистора, его типовые схемы включения (с общей базой, с общим коллектором, с общим эмиттером), их частотные и усилительные свойства.

Транзистором называется преобразовательный полупроводниковый прибор, имеющий не менее трех выводов, предназначенный для усиления мощности электрического сигнала.

Наиболее распространенные получили биполярные и полевые транзисторы. Первые имеют два р-n перехода. В формировании их тока участвуют носители заряда обеих полярностей (знаков), что и объясняет наименование «биполярные». В полевых транзисторах ток формируется носителями одной полярности – электронами или дырками. Поэтому полевые транзисторы достаточно часто называют униполярными. Их рассмотрение будет приведено дальше.

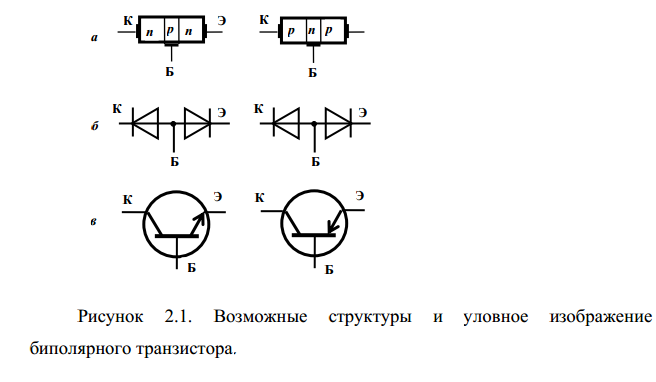

Схематическое изображение структуры биполярных транзисторов приведено на рисунке 2.1,а.

Последовательное соединение полупроводника с электронной и дырочной проводимостью, которое необходимо для формирования двух р-п переходов в одном приборе, приводит к образованию либо п-р-п, либо р-п-р структуры. В соответствии с ними биполярные транзисторы бывают либо п-р-п, либо р-п-р типа. Центральная область (а также вывод от нее) называется базой (Б), крайние, имеющие иной тип проводимости по сравнению с базой, - коллектором (К) и эмиттером (Э). К каждой из областей припаяны выводы, при помощи которых прибор включается в схему.

Переход между базой и эмиттером называется эмиттерным, а между базой и коллектором – коллекторным. Конструктивно транзисторы различаются в зависимости от мощности и метода образования р-n переходов. Физические процессы, протекающие в транзисторах обоих типов, аналогичны. В первом приближении транзистор может быть представлен двумя диодами, с соединенными вместе анодами или катодами ((рисунок 2.1,б)). Такое представление является достаточным при рассмотрении режимов работы при двух полностью открытых или закрытых переходах. В графическом условном изображении транзистора (рисунок 2.1,в) сохранилось, в виде стрелки, обозначение прямого направления эмиттерного п-р перехода.

Так как эмиттер является общим, то такое включение транзистора получило название схемы включения с общим эмиттером (ОЭ). Это основная схема включения биполярных транзи­сторов, так как в ней наилучшим образом используются усилитель­ные свойства транзистора. Существуют также схемы включения с общей базой (ОБ) и общим коллектором (ОК), которые использу­ются реже.

Схема включения с общей базой

Усилитель с общей базой.

• Среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

• Коэффициент усиления по току: I_вых/I_вх=I_к/I_э=α [α<1]

• Входное сопротивление R_вх=U_вх/I_вх=U_бэ/I_э.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Достоинства:

• Хорошие температурные и частотные свойства.

• Высокое допустимое напряжение

Недостатки схемы с общей базой :

• Малое усиление по току, так как α < 1

• Малое входное сопротивление

• Два разных источника напряжения для питания.

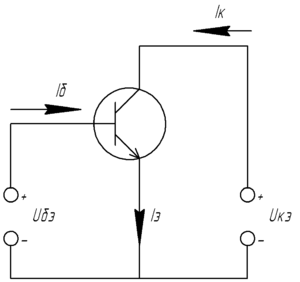

Схема включения с общим эмиттером

I_вых=I_к I_вх=I_б U_вх=U_бэ U_вых=U_кэ

• Коэффициент усиления по току: I_вых/I_вх=I_к/I_б=I_к/(I_э-I_к) = α/(1-α) = β [β>>1]

• Входное сопротивление: R_вх=U_вх/I_вх=U_бэ/I_б

Достоинства:

• Большой коэффициент усиления по току

• Большой коэффициент усиления по напряжению

• Наибольшее усиление мощности

• Можно обойтись одним источником питания

• Выходное переменное напряжение инвертируется относительно входного.

Недостатки:

• Худшие температурные и частотные свойства по сравнению со схемой с общей базой

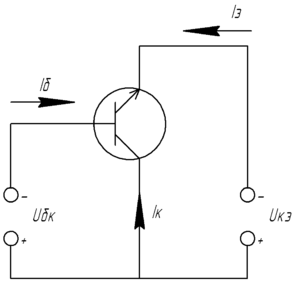

Схема с общим коллектором

I_вых=I_э I_вх=I_б U_вх=U_бк U_вых=U_кэ

• Коэффициент усиления по току: I_вых/I_вх=I_э/I_б=I_э/(I_э-I_к) = 1/(1-α) = β [β>>1]

• Входное сопротивление: R_вх=U_вх/I_вх=(U_бэ+U_кэ)/I_б

Достоинства:

• Большое входное сопротивление

• Малое выходное сопротивление

Недостатки:

• Коэффициент усиления по напряжению меньше 1.

Схему с таким включением называют «эмиттерным повторителем»
