3.4. Ветровая нагрузка

Расчетная схема для определения ветровой нагрузки приведена на рис. 3.3.

Расчетная погонная нагрузка на колонну определяется для характерных уровней (высотных отметок) по формуле:

,

где  _f = 1,4 – коэффициент надежности по ветровой нагрузке;

– нормативное значение ветрового давления;

k_m – коэффициент, учитывающий повышение скоростного напора ветра с увеличением высоты;

с=0,8 – значение аэродинамического коэффициента с наветренной стороны для поверхностей, расположенных вертикально по отношению к направлению ветра;

В=12 м – шаг поперечных рам для промышленных зданий без стенового фахверка.

– на отметке 5 м:

кг/м;

– на отметке 10 м

кг/м;

где k₁₀ = 0,65 – значение коэффициента на отметке 10 м;

– на отметке Н_п (полезная высота цеха)

кг/м;

где – значение коэффициента на отметке 10,2 м;

– на отметке Н_зд (высота здания цеха)

кг/м;

где – значение коэффициента на отметке 13,4 м.

Для удобства расчета фактическую линейную нагрузку можно заменить эквивалентной равномерно распределенной (по высоте стойки) нагрузкой:

кгс/м,

где – суммарный момент относительно уровня заделки нижней части стойки, который получается в результате перемножения равнодействующих ветровой нагрузки на отдельных участках на соответствующие плечи (расстояния до заделки);

Ветровая нагрузка, действующая на участке от низа ригеля до наиболее высокой точки здания, заменяется сосредоточенной силой, приложенной в уровне низа ригеля рамы.

Активная составляющая сосредоточенной ветровой нагрузки равна

кг.

3. Статический расчет поперечной рамы

Цель расчета поперечной рамы

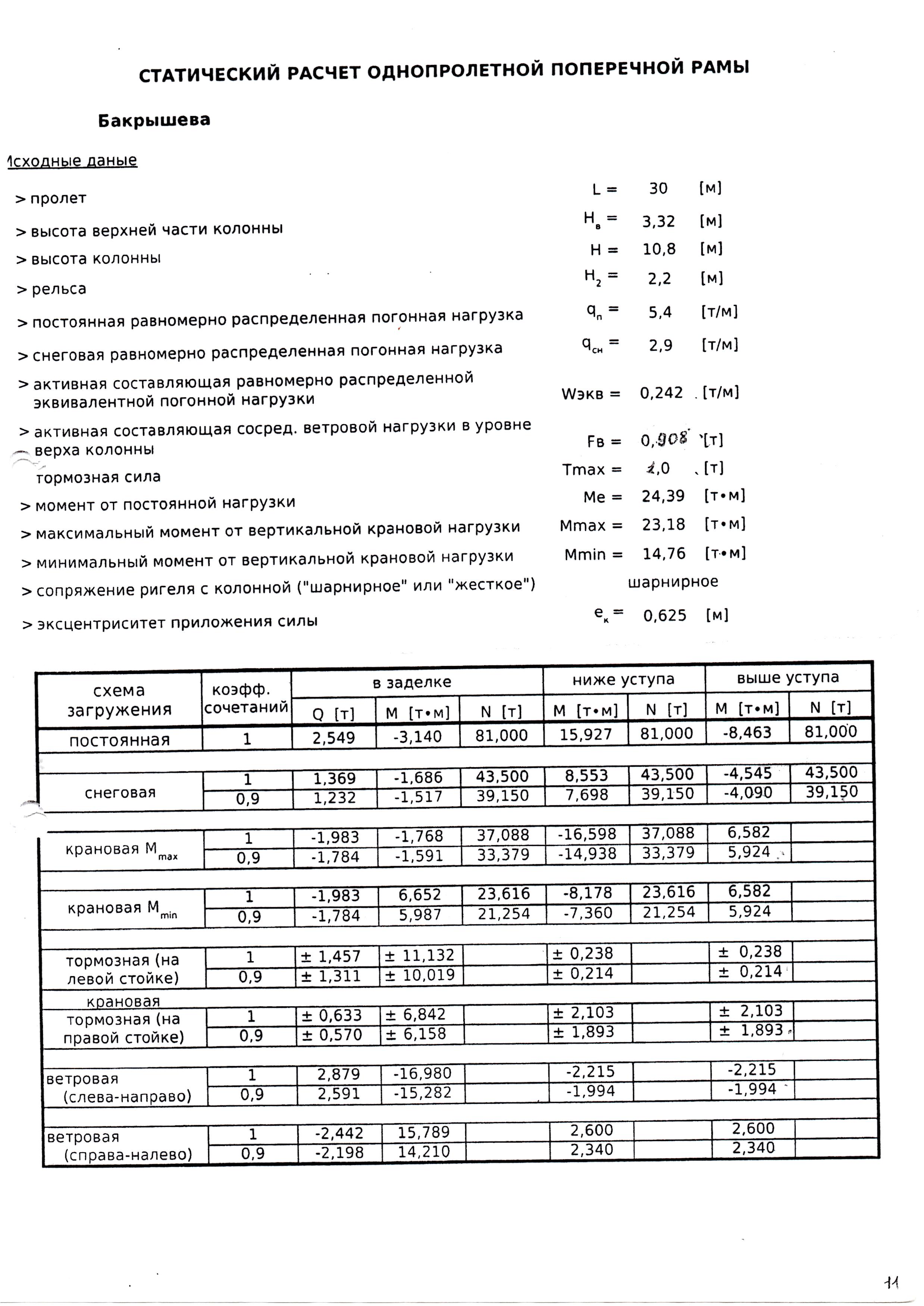

Статический расчет поперечной рамы заключается в определении изгибающих моментов М, продольных N и поперечных Q сил, действующих в характерных сечениях стоек от постоянной и кратковременных нагрузок.

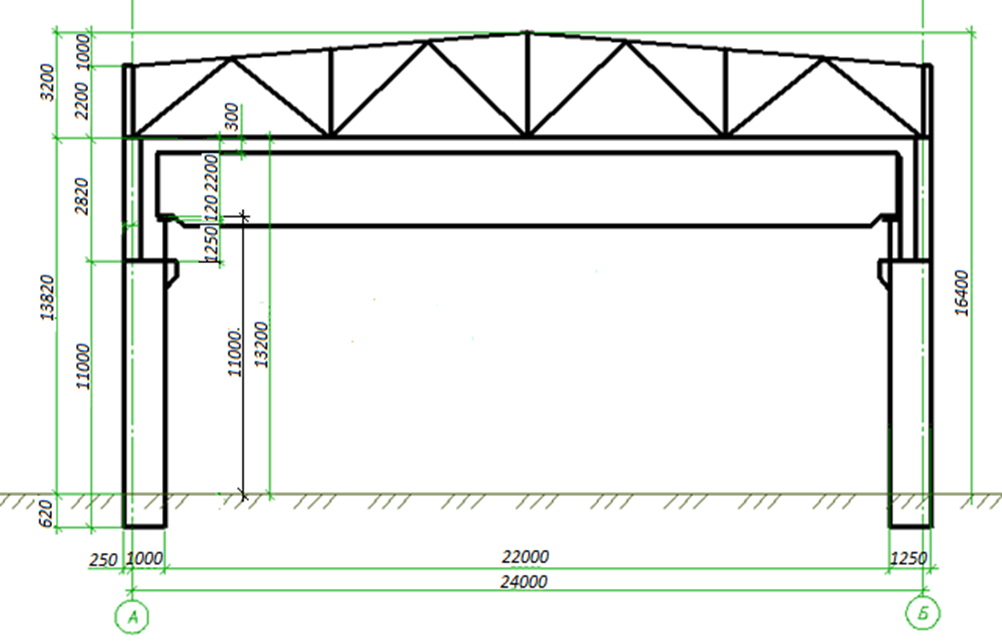

Рис. 4.1. Приведение конструктивной схемы однопролетного производственного здания к расчетной схеме

К

Таблица 4.2

омбинация расчетных усилий

Сочетания	Коэф-т сочетания	Комбинации	Наименование	Нижняя (подкрановая) часть стойки (колонны)				Верхняя часть
				В заделке		Ниже уступа		Выше уступа
				М	N	М	N		М	N
ОСНОВНЫЕ	1	+Mmax Nсоотв	Усилия	20,92	104,62	24,48	124,5		-	-
			Номер загружения	1+4+5+		1+2		-
		-Mmax Nсоотв	Усилия	-20,12	81	-2,77	118,1		-13,01	124
			Номер загружения	1+7		1+3+6-		1+2
		Nmax +Mсоотв	Усилия	-	-	24,48	124,5		-	-
			Номер загружения	-		1+2		-
		Nmax -Мсоотв	Усилия	-4,826	124,5	-	-		-13,01	124,0
			Номер загружения	1+2		-		1+2
	0,9	+Mmax Nсоотв	Усилия	27,08	102,25	25,97	120,15		1,69	81,0
			Номер загружения	1+4+5++8		1+2+8		1+3+6++8
		-Mmax Nсоотв	Усилия	-31,55	153,53	-2,9	114,38		-14,55	120,15
			Номер загружения	1+2+3+5-+7		1+3+6-+7		1+2+7
		Nmax +Mсоотв	Усилия	17,98	153,53	12,92	153,53		-	-
			Номер загружения	1+2+3+5++8		1+2+3+6+8		-
		Nmax -Мсоотв	Усилия	-31,55	153,53	-	-		-14,55	120,15
			Номер загружения	1+2+3+5-+7		-		1+2+7
	1	Nmin +Mсоотв	Усилия	11,64	66,42	Усилия для расчета анкерных болтов
			Номер загружения	1*+8
		Nmin -Мсоотв	Усилия	-17,86	66,42
			Номер загружения	1*+7
