20. Яке з наведених позначень відповідає позначенню метричної різьби з дрібним кроком?

1. G 5”

2. М 12 х 1,5

3. Tr 60x12

4. М 5

21. Якою з перелiчених лiнiй зображусться внутрiшний дiаметр наружної рiзьби?

1. штрихова

2. штрих-пунктирна тонка

3. суцільна основна

4. суцільна тонка

22. Що означає цифра 11 в умовному позначенні шпонки (Шпонка 2-18 х 11 х 100 ГОСТ 24071- 80*):

1. ширина шпонки

2. клас точності

3. довжина шпонки

4. висота шпонки

23. Що означає цифра 100 в умовному позначенні шпонки (Шпонка 2-18 х 11 х 100 ГОСТ 24071- 80*):

1. клас мiцностi

2. довжина шпонки

3. висота шпонки

4. ширина шпонки

24. Що означає цифра 2 в умовному позначенні шпонки (Шпонка 2-18 х 11 х 100 ГОСТ 24071- 80*):

1. довжина шпонки

2. виконання шпонки

3. клас точності

4. клас міцності

25. Які координати визначають профільну проекцію точки ?

1. X, Y

2. X, Z

3. Y, Z

4. X, Y, Z

26. Яку проекцію довільної точки А визначають координати Y_A та Z_A ? (див. Рис.)

довільну профільну фронтальну вторинну

27. Яку відстань визначає відрізок Y ? (див. Рис.)

від фронтальної проекції до осі Оz від точки А до площини проекцій П2 від точки А до осі проекцій Оz від профільної проекції A2 до початку координат

28. Скільки вершин має багатогранник ? (див. Рис.)

8 10 20 16

29. Як називається проекція В₂ точки В ? (див. Рис.)

горизонтальна профільна фронтальна додаткова

30. Який креслярський формат має розміри 420*594мм?

1. А3

2. А4

3. А1

4. А2

31. Який з вказаних відрізків визначає відстань від точки В до площини П₂ ? (див. Рис)

P Y X L

32. Який з вказаних відрізків визначає відстань від точки В до вісі у? (див. Рис.)

P L X Y

33. Який документ є основним в системі КОМПАС-3D?

1. деталь

2. специфікація

3. креслення

4. збірка

34. Яка система координат використовується при роботі в КОМПАС-ГРАФІК?

1. полярна

2. сферична

3. декартова

4. циліндрична

35. Які вимоги висуваються до ескізів при побудові поверхні за перетинами у КОМПАС-3D?

1. контури можуть бути вкладеними

2. всі контури мають бути розімкненими

3. деякі контури можуть бути розімкненими

4. всі контури мають бути замкненими

36. Якій панелі інструментів системи компас-графік належить команда «штрихування»?

1. редагування

2. геометрія

3. розміри

4. позначення

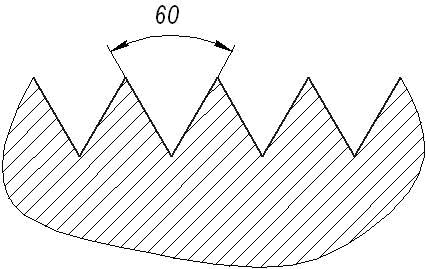

37. Яка з різьб має пропонований профіль (Рис.1) ? РИС.1

1. трапецеїдальна

2. метрична

3. упорна

4. прямокутна

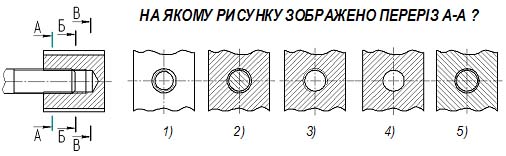

38. на рис. наведено зображення різьбового з’єднання .

1. 5 2) 3 3) 2 4) 4 5) 1

39. Якою з перелічених ліній зображується внутрішній діаметр наружної різьби?

1. штрих-пунктирна тонка

2. штрихова

3. суцільна основна

4. суцільна тонка

40. На якому рисунку зображено призматичну шпонку? .

1)4 2) 3 3) 1 4) 2

41. визначте за Наведеним умовним позначенням підшипника «підшипник 308 ГОСТ 8338-70*» діаметр внутрішньої обойми.

1. 55 мм

2. 35 мм

3. 40 мм

4. 45 мм

42. На якому рисунку показано зварювальний шов по замкненому контуру? .

1. 2 2) 3 3) 1

43. Яким знаком на кресленні позначається шорсткість поверхонь, які не підлягають будь якій механічній обробці?

1. 2

2. 1

3. 4

4. 3

44. Якi розрiзи називають складними ступiнчастими?

1. у яких декілька січних площин перетинаються

2. у яких одна вертикальна січна площина

3. у яких одна горизонтальна січна площина

4. у яких декілька січних площин паралельні

45. Скільки вершин має багатокутник, який є результатом перетину піраміди з площиною R (RП₁)?

6 7 3 4 5

46. Скільки ребер має багатогранник ?

8 4 5 6

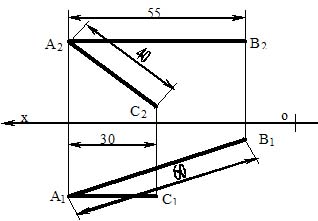

47. Визначити натуральну величину ламаної АВС

90 95 85 100

48. Яка з точок належить до прямої L ?

С В А К

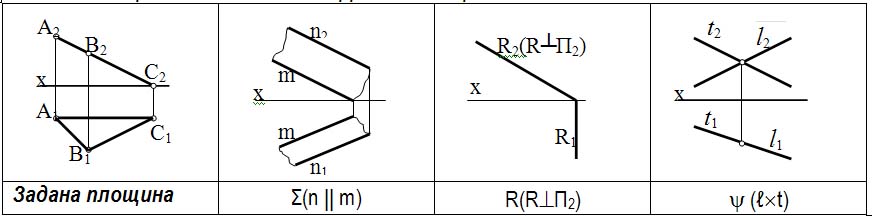

49. Яка із площин паралельна заданій площині?

1. Σ(n || m) 2) R(RП₂) 3) 3 (ℓt)

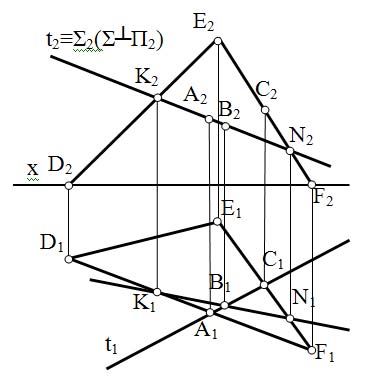

50. Яка точка є точкою перетину прямої t (t₂ , t₁) з площиною S (∆DEF)?

m.K m.C m.А m.N m.В
