8.Измерительные трансформаторы тока и напряжения. Измерительные клещи. Техника безопасности при эксплуатации измерительных трансформаторов.

Предназначены для преобразования больших токов и напряжений в относительно малые токи и напряжения.

Это позволяет использовать приборы на 5А и 100В в высоковольтных цепях.

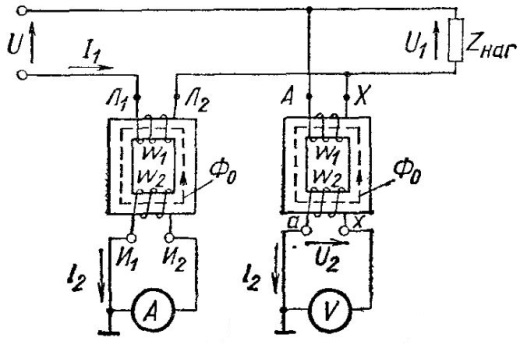

Схема включения измерительных трансформаторов

ТТ также включают последовательные обмотки ваттметров и счетчиков, а ТН параллельные обмотки ваттметров и счетчиков.

Безопасность обслуживания приборов обеспечивает изоляция первичной и вторичной обмоток, а также обязательным заземлением вторичных обмоток.

Если в ТТ I1>500А то первичная обмотка может состоять из одного витка, вторичная наматывается сравнительно тонкими проводами.

I2ном. = 1, 2, 2.5, 5А

I1ном=0.8-40000А

Показания приборов следует умножить на действительный коэффициент трансформации

Кроме токовой погрешности есть еще есть угловая. Она возникает при подключении счетчиков и ваттметров.

Измерительные ТТ.

Магнитопроводы ТТ изготавливают из тонкой листовой трансформаторной стали а иногда из специальных сплавов.

Измерительные ТТ характеризуются электродинамической стойкостью I1max/I1ном

Термический I1\I ном.

Где I1max-это ток который выдерживает трансформатор в течении 1с.

Переносные измерительные ТТ изготовляют в виде клещей

Клещи применяют когда нужно измерить ток без разрыва проводника.

Магнитопровод изготовляют на шарнирах и может охватывать провод который и является первичной обмоткой.

Амперметр закреплен на корпусе

Измерительные ТТ изготавливают стационарными . Их устанавливают на подстанциях, распределительных щитах и переностными.

Измерительные ТН

Магнитопровод изготовлен из кремнистой стали с целью уменьшения потоков рассеивания, а значит уменьшить погрешность.

Стационарные ТН производят на классы 0.2-3 а лабораторные 0.05…0.7.

Стационарные ТН работают на Uном до сотен кВ U2ном=100,150.

По внешнему виду они похожи на маломощные силовые трансформаторы.

Для трехфазных цепей изготовляют трехфазные ТН.

ТБ при работе с изм. трансформаторами: 1. Вторичная цепь обязательно заземляется как У ТТ так и у ТН. 2. ТТ нельзя размыкать вторичную цепь, включать плавкие предохранители. Во вторичной цепи должен быть предусмотрен ключ для ее замыкания накоротко. 3. В ТН нельзя замыкать вторичную цепь накоротко

9. Шунты и добавочные резисторы. Применение.

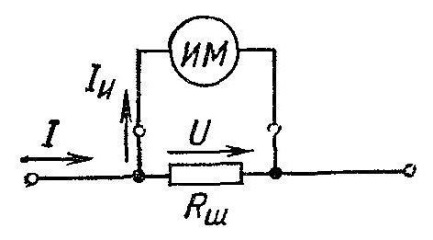

Шунт - простейший измерительный преобразователь тока в напряжение. Представляет собой четырех зажимный резистор- 2 зажима токовых и 2 потенциальных.

Ш унты изготавливают из манганина. Манганин - специальный сплав, у которого сопротивление слабо зависит от температуры.

Шунты до 30 А обычно встраивают в корпус приборов, для больших токов применяют наружные шунты.

Наружный шунт имеет массивные медные наконечники для отвода тепла, между которыми впаяны манганиновые пластины. Такие шунты имеют напряжение 10…300 мВ. Классы 0,002…0,5 Выпускают шунты для измерения до 5 кА. Для больших токов их включают параллельно. В переносных приборах до 30 А шунты изготавливаются на несколько пределов.

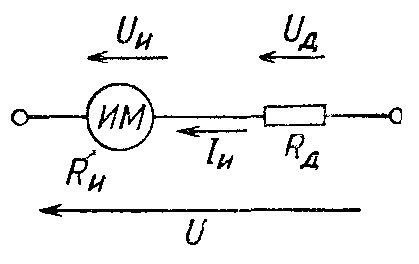

Добавочные резисторы - простейшие преобразователи напряжения в ток. Большинство измерительных механизмов реагируют именно на ток, поэтому необходимы добавочные резисторы.

Шунты применяются для расширения пределов амперметров, а Rдоб- для расширения пределов вольтметров.

Rдоб изготавливают из манганиновой проволоки, которую наматывают на пластмассовые каркасы. Для работы на переменном токе используют бифилярную намотку. В переносных приборах Rдоб изготавливают секционно на несколько пределов. Rдоб бывают внутренние и наружные. Наружные делают в виде отдельных блоков, которые делятся на индивидуальные и комбинированные. Классы точности: от 0,01 до 1; Rдоб выполняется на токи от 0,5 мА до 30мА.
